25mm直径微型直流减速电机结构设计

　　这款直径25mm的微型直流电机，在小型自动化执行机构、消费类电子传动部件、桌面级小型设备动力单元场景中应用十分广泛，很多做小型智能门锁传动、桌面云台驱动、微型送料机构的结构工程师，在选型阶段都会优先参考这类外径规格的电机三维数模，用来提前校核安装空间、轴伸配合尺寸以及周边结构的避让边界。从实际使用场景来看，这类小直径直流电机常被用在安装空间局促、对动力输出扭矩有一定要求但不需要超大功率的场合，比如小型电动玩具的动力输出、智能小家电的执行机构驱动、3D打印配件的送料传动、小型医疗检测设备的样本推送机构，都能看到同规格电机的应用身影，它的输出轴经过拉丝处理，和配套的传动齿轮、联轴器配合时，能有效避免打滑问题，保证扭矩传递的稳定性。

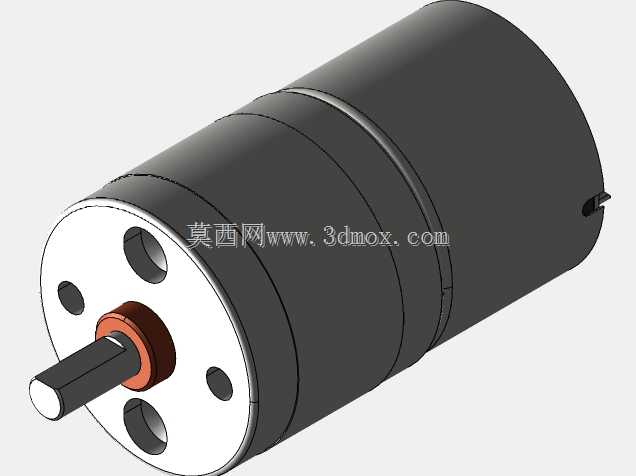

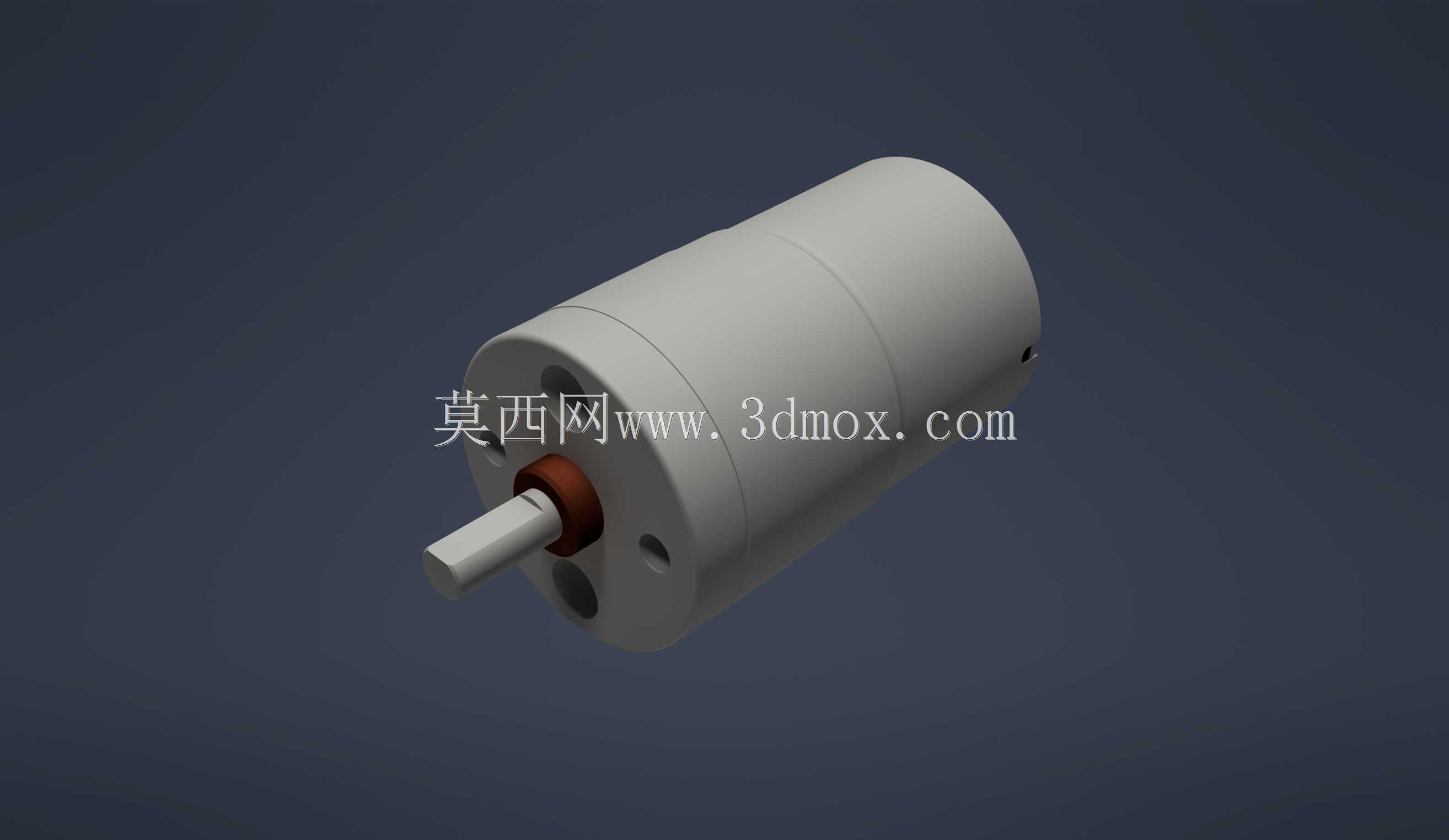

　　从设计思路上看，这款电机采用圆柱形筒体结构，最大外径控制在25mm，筒体部分做了等直径设计，方便在结构件上做圆孔安装配合，安装时可以直接通过筒体的圆柱面定位，配合端面的安装孔或者紧定螺钉完成固定，不需要额外设计复杂的定位结构，能大幅简化配套设备的安装结构设计。电机的输出轴从端盖中心伸出，轴伸长度和直径都做了标准化适配，端盖上预留的两个定位小孔，既可以用来做安装定位，也可以作为端盖装配的工艺孔，在做三维装配时，能直接通过这两个孔和配套支架上的定位柱做配合约束，减少装配时的自由度约束步骤。从外形尺寸和安装边界来看，25mm的筒体直径决定了它的安装开孔尺寸最小可以做到25.2mm，预留0.2mm的装配间隙就能顺利完成装配，筒体长度方向的尺寸可以根据不同的减速比需求做调整，但基础款的长度尺寸能适配绝大多数小型设备的安装空间，输出轴的中心高和筒体中心重合，在做传动结构设计时，不需要额外计算中心高偏移量，直接以筒体圆柱面为基准就能完成整个传动链的尺寸链计算。

　　在功能特性上，这类带减速结构的微型直流电机，相比普通的空心杯直流电机，能输出更大的低速扭矩，不会因为负载稍大就出现停转问题，金属材质的输出轴能承受一定的径向载荷，在直接带动小直径齿轮、同步轮的场景下，不需要额外加装支撑轴承就能满足使用强度要求，端盖部分采用和筒体同材质的金属加工，能保证装配后的同轴度，减少电机运转时的径向跳动，降低运转噪音。很多结构工程师在做小型设备的动力选型时，往往会先找对应规格的电机三维模型导入装配体，提前模拟电机和周边结构的干涉情况，比如检查电机尾部是否和设备外壳有干涉、输出轴和传动轮的配合长度是否足够、电机引线的出线方向是否会被周边结构遮挡，这类精准的三维数模能有效减少后期打样时出现的结构干涉问题，避免反复修改安装结构的麻烦。

　　在做配套结构设计时，针对这款25mm直径的电机，通常会在安装支架上设计一个半圆形或者整圆形的定位槽，槽的直径和电机外径做小间隙配合，然后在电机筒体侧面设计紧定螺钉孔，通过紧定螺钉顶紧电机筒体完成固定，这种固定方式装拆方便，也能在需要调整电机输出轴轴向位置时做小范围调整，适配不同的传动配合需求。另外，电机端盖的平面度也做了相应的设计控制，在采用端面安装的场景下，端盖平面和安装支架平面贴合，能保证电机安装后的垂直度，避免输出轴出现偏斜，导致传动齿轮啮合不良、磨损加快的问题。从实际建模的细节来看，这款模型还原了电机的所有关键装配特征，包括筒体的合模缝细节、输出轴的扁位结构、端盖的固定孔位，这些细节在做虚拟装配时能真实反映实际装配的情况，不会因为模型简化过度导致后期实际装配出现配合问题，比如输出轴的扁位是用来和传动件的D型孔配合传递扭矩的，如果模型里省略了这个扁位特征，设计传动件时就容易忽略这个配合结构，导致加工出来的传动件无法和电机轴正常配合。
