传动用多槽张紧装置滑轮结构设计

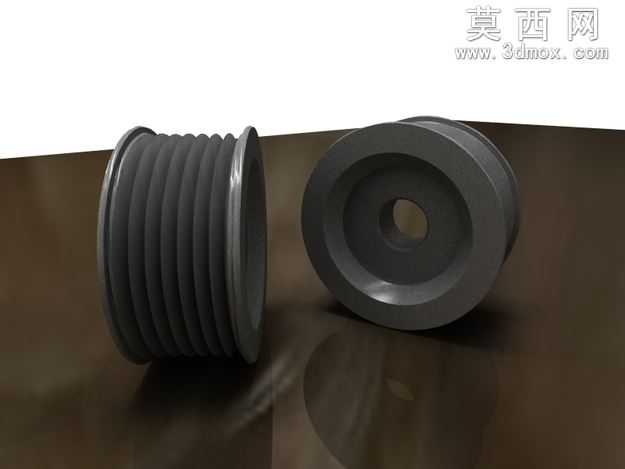

本张紧装置滑轮采用三维参数化建模方式完成整体设计，建模过程中首先基于传动张紧的实际工况需求确定核心尺寸参数，先绘制滑轮的中心轴孔基准草图，通过回转特征生成滑轮的基础基体结构，针对多槽传动的使用需求，在滑轮轮体外侧通过阵列特征生成等距分布的多道环形绳槽，每道绳槽的槽型角度、槽深尺寸均经过参数校核，确保与配套传动绳带的接触面贴合度符合传动要求，避免传动过程中出现绳带滑脱、磨损过快的问题。轮体侧面采用阶梯式减重结构设计，在保证轮体整体结构强度、满足径向受力要求的前提下，去除轮体非受力区域的多余材料，既降低了滑轮整体自重，也减少了三维建模过程中的特征冗余，提升后续渲染及工程图导出的运行效率。材质设置上选用工程常用的铸铁材质参数，调整材质表面的粗糙度、反光度参数，还原铸铁零件经机加工后的哑光金属质感，渲染阶段采用三点布光方式，主光源模拟车间自然光从侧上方照射，突出绳槽的轮廓结构与轮体的曲面过渡，辅助光源补充暗部细节避免轮体中心轴孔区域出现死黑，搭配浅棕色哑光桌面作为渲染承载面，真实还原零件的实际视觉效果。结构设计上充分考虑张紧装置的装配需求，中心轴孔预留标准公差配合余量，轮体两端的挡边高度经过计算，既能够对传动绳带起到侧向限位作用，也不会与周边的张紧支架结构产生运动干涉，整体模型的所有特征均采用全参数化关联设计，若后续需要调整槽数、轮径、轴孔尺寸等参数，仅需修改对应草图的尺寸数值即可完成整体模型的更新，无需重新构建特征，能够适配不同张紧行程、不同传动负载的使用场景，可直接用于装配验证、工程图导出及3D打印样件制作。
