JGB37-350带9mm轴径减速电动机结构

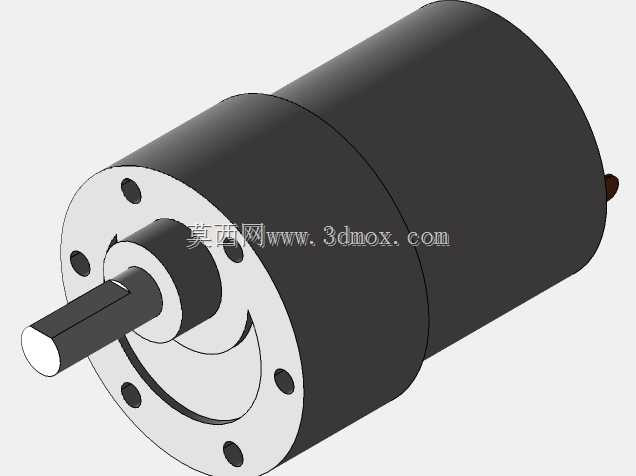

　　在小型自动化输送线、智能仓储分拣模组、桌面级工装夹具驱动单元这类对安装空间有严格限制、同时需要低转速大扭矩输出的场景里，这类集成式减速电动机的选型适配度往往远高于分立搭建的电机加减速箱组合。很多刚接触小型设备设计的工程师容易忽略安装边界的细节，这款减速电机的输出端采用圆形法兰安装结构，法兰端面上均匀分布6个安装孔，安装时不需要额外做转接板，直接通过螺栓就能固定在设备的安装立板上，输出轴为9mm直径的D型切边轴，和同步轮、联轴器、驱动摇臂这类传动件配合时，不需要额外加工键槽，靠D型面的平面限位就能传递额定扭矩，避免了光轴传动容易打滑的问题，同时轴伸长度控制在合理范围，不会因为轴伸过长导致传动端悬臂弯矩过大，影响前端轴承的使用寿命。

　　从结构设计逻辑来看，这款电机把减速齿轮组完全集成在电机前端的金属壳体内，和后端的直流驱动电机做成一体化封装，相比分体式的电机搭配独立减速箱的方案，整体轴向长度缩短了近三分之一，在小型AGV驱动轮、智能售货机的货道推送机构、家用小型食品加工设备这类内部空间寸土寸金的设备里，这种紧凑化的结构设计能给其他功能组件留出更多排布空间。日常做三维布局的时候，要注意电机尾部的出线端位置，这款电机的供电引线从尾端侧面引出，布线时需要预留至少15mm的出线弯折空间，避免引线被设备结构件挤压破损，同时电机外壳为金属材质，安装时如果设备端板是导电材质，要注意和供电回路做绝缘隔离，防止出现外壳带电的安全隐患。

　　实际传动特性上，内置的多级直齿轮减速结构能把后端直流电机的高转速低扭矩输出，转化为输出端的低转速大扭矩，不同减速比的型号可以适配不同的负载转速需求，在做结构校核的时候，要注意输出端的额定扭矩不能超过齿轮组的承载上限，尤其是带冲击负载的场景，比如小型冲压机构的驱动、往复摆动机构的传动，要在传动链上增加过载保护结构，避免堵转时齿轮齿面受力过大出现崩齿问题。很多工程师在建模的时候容易忽略安装面的平面度要求，这款减速电机的法兰安装面和输出轴的垂直度公差控制在0.05mm以内，设备端的安装板如果平面度太差，强行锁紧螺栓会导致电机壳体变形，内部齿轮的啮合间隙出现偏差，轻则运转噪音变大，重则齿轮磨损加快缩短使用寿命，所以在设计安装板的时候，对应电机安装的区域要做铣面加工，保证平面度满足装配要求。另外在做整机布线的时候，电机的供电线要和设备内的传感器信号线分开排布，避免电机运转时的碳刷火花（如果是有刷版本）对传感器信号造成干扰，尤其是带光电传感器、霍尔传感器的设备，布线间距至少保持20mm以上，必要时给电机引线增加磁环滤波。从日常维护的角度来说，这种一体化减速电机的齿轮组在出厂时已经预涂了润滑脂，正常工况下不需要额外补充润滑，但是如果设备长期在高温环境下运行，要注意环境温度不能超过电机的额定工作温度上限，避免润滑脂过早干涸导致齿轮磨损加剧。

　　在做三维装配干涉检查的时候，除了要校核电机本体和周边结构件的静态间隙，还要模拟输出轴带上传动件之后的运动包络，尤其是带偏心摇臂的传动结构，要确保摇臂在整个摆动行程里不会和电机本体、安装板上的其他元器件发生碰撞，很多新手设计师容易只做静态干涉检查，忽略运动过程中的包络空间，导致样机装配后出现运动卡滞的问题。这款电机的整体外壳采用滚花或者光面的金属壳体，散热性能比塑料外壳的减速电机更好，在持续运转的工况下，壳体能把绕组和齿轮摩擦产生的热量及时散发出去，避免内部温度过高导致磁钢退磁，影响电机的输出扭矩。
