日精G3LM卧式齿轮减速电机结构

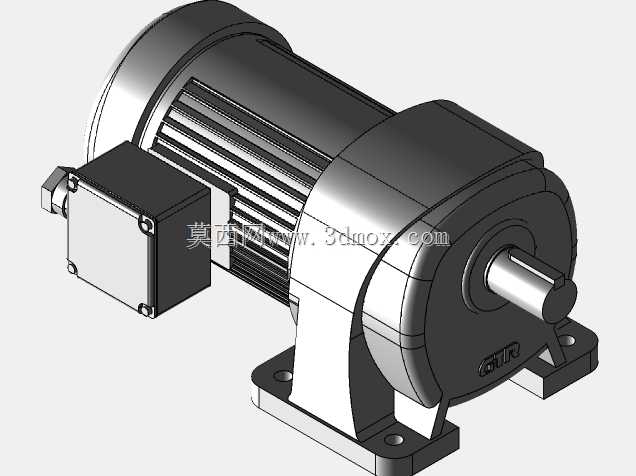

　　这款卧式齿轮减速电机的三维结构，完整还原了日精G3LM系列减速电机的实体特征，从接线盒的安装位、散热筋的排布到输出轴的轴伸尺寸、安装脚的孔位布局都做了精准复现，能直接用于自动化生产线、输送设备、包装机械的整机装配干涉检查，也可作为非标设备选型阶段的布局参考件使用。做设备布局的时候，很多工程师容易忽略减速电机的接线盒朝向问题，这个模型里接线盒布置在电机筒体侧上方，预留了足够的线缆弯折空间，不会和设备机架的侧装梁产生干涉，实际安装时不需要额外调整接线盒旋转角度，能减少现场装配的调整工序。

　　电机筒体部分的轴向散热筋做了等距排布，筋高和筋宽的比例符合小功率减速电机的散热设计逻辑，连续运行时能通过筋片增大和空气的接触面积，带走定子绕组产生的热量，避免长时间负载运行出现过热降扭的情况。输出端的减速箱部分采用一体化铸铝壳体结构，和电机筒体的连接法兰做了止口定位设计，装配时能保证电机轴和减速箱输入齿轮的同轴度，减少齿轮啮合的偏磨问题，延长传动组件的使用寿命。安装脚采用四点式卧式安装结构，四个安装孔的孔距做了标准化设计，适配行业内通用的安装底座尺寸，安装脚的厚度经过加强处理，带负载启停时能承受足够的冲击载荷，不会出现安装脚断裂的问题。

　　输出轴采用单键槽设计，键槽的位置和深度符合通用传动件的配合标准，不管是装联轴器、链轮还是同步带轮，都能直接选用标准件配合，不需要二次加工轴头。做三维建模的时候，这个模型把减速箱端盖的固定螺栓位置、电机尾部的风罩轮廓都做了还原，在做整机安全防护设计的时候，可以直接参考这些外轮廓尺寸设计防护罩，避免防护罩和电机突出部件产生摩擦。很多轻工生产线的驱动工位，比如皮带输送机的头部驱动、小型提升机的动力输入、包装机械的辊筒传动，都常用这类小功率齿轮减速电机，它的减速比覆盖范围广，输出扭矩平稳，不需要额外加装传动缓冲件就能直接驱动负载。

　　模型里的减速箱和电机筒体的连接位置做了密封槽的结构示意，实际生产中这个位置会加装O型密封圈，防止车间内的粉尘、切削液进入减速箱内部，破坏齿轮润滑环境，适合在机加工车间、食品包装车间这类有粉尘或者清洁要求的场景使用。在做设备维护空间预留的时候，可以参考这个模型的外轮廓尺寸，在电机尾部预留出风罩的散热空间，在接线盒侧方预留线缆接线的操作空间，在输出轴侧预留出拆装传动件的操作距离，避免后期维护时没有足够的操作空间，需要拆解周边设备才能检修。这类减速电机的重心集中在安装脚的中心位置，卧式安装时整机稳定性好，高速运行时的振动幅度小，不需要额外加装减震垫就能满足大部分普通工况的使用要求，如果是用在高精度输送工位，也可以在安装脚和机架之间加装薄橡胶减震垫，进一步降低运行振动对输送精度的影响。模型还原的接线盒采用方形密封结构，盒盖的固定螺栓均匀布置在四周，进线口的位置预留了防水接头的安装螺纹，实际使用时可以根据线缆走向选择进线方向，适配不同的布线需求。
