Molex板载低剖面BNC同轴连接器结构

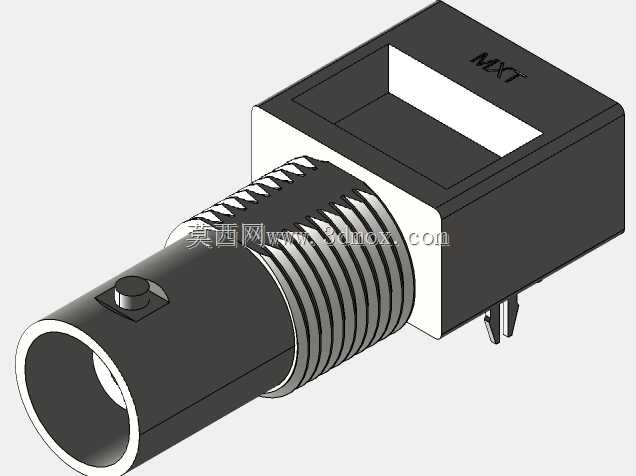

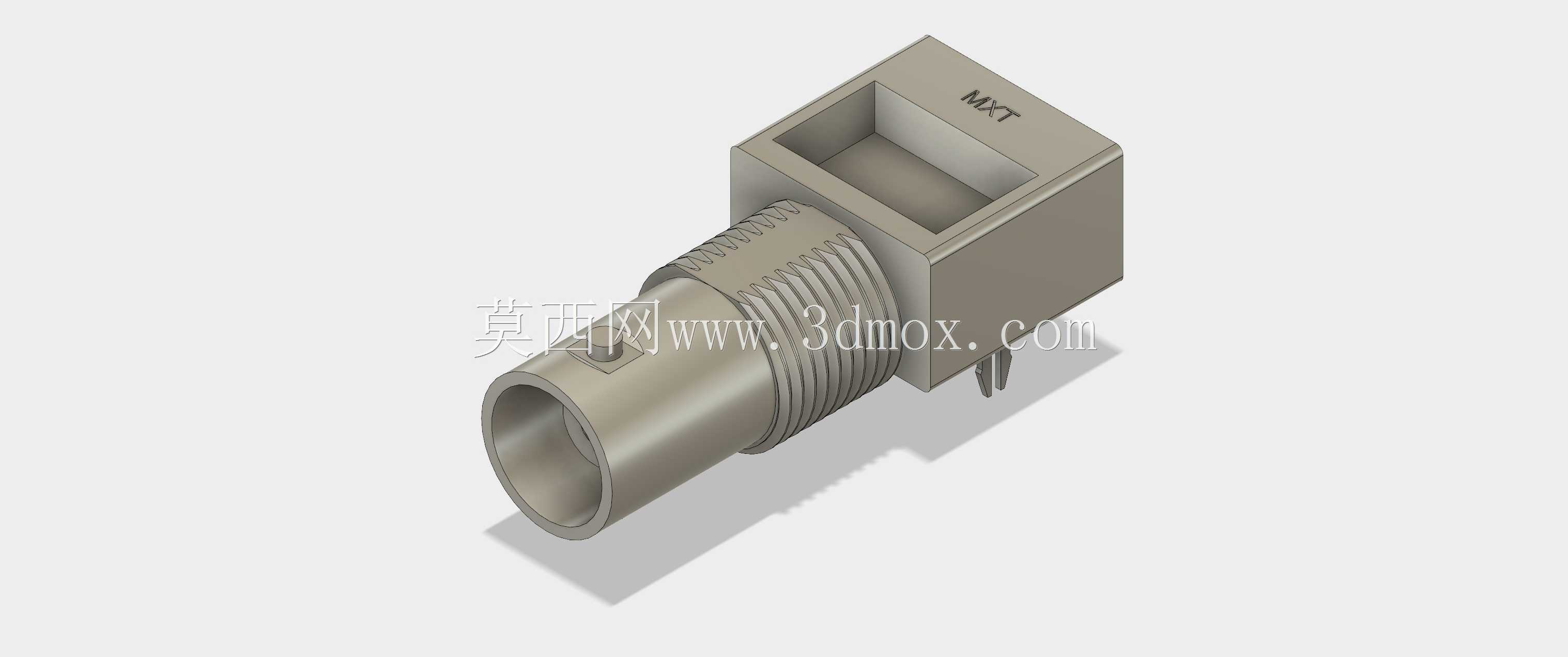

　　从结构设计来看，接口端保留了标准BNC的卡口锁紧结构，外壳带有滚花纹理，方便现场施工时徒手拧紧BNC接头，不需要额外借助工具就能实现接头的快速插拔与锁紧，卡口的卡槽角度、锁紧弹片的弹性行程都匹配标准BNC公头的尺寸，能够兼容市面上所有同阻抗规格的标准BNC接头，不会出现插接过松或者卡滞无法锁紧的问题。接口尾部的塑壳定位结构，直接贴合PCB板面安装，两个插脚穿过PCB的定位孔后过波峰焊固定，同时塑壳上的方形腔体是用来容纳内部绝缘介质与中心接触件的空间，金属外壳与PCB上的接地焊盘充分接触，实现可靠的屏蔽接地，降低外界电磁干扰对内部传输信号的影响，也避免内部信号向外辐射干扰板上其他高速电路。这款BNC连接器属于板载安装的同轴射频接插件，日常在通讯测试设备、工业监控前端、高频信号采集板卡上十分常见，主要用来实现同轴电缆与PCB板之间的射频信号可靠连接，保证75Ω或者50Ω阻抗链路的连续性，避免信号在接口位置出现反射、衰减的问题。不同于常规立式BNC接口的高突出尺寸，这款低剖面结构的设计初衷，是为了适配薄型化机箱、高密度插卡式设备的内部安装空间，解决常规BNC接口在紧凑设备内干涉机箱盖板、挤占相邻元件布局空间的痛点。

　　设计过程中是在同系列原有型号的结构基础上调整了安装尺寸，缩减了接口轴线方向的整体突出高度，同时保证内部同轴结构的阻抗连续性，中心插针的位置度、外壳与插针的同轴度公差都控制在射频接插件的要求范围内，避免因为结构偏心导致阻抗失配。安装边界上，这款连接器在PCB上的占用面积为矩形区域，定位孔间距、焊盘尺寸都匹配标准PCB封装设计，焊接后接口端面距离PCB板面的高度远低于常规立式BNC，在布局时只需要预留出接头插拔时的手部操作空间，不需要在机箱盖板上开出深度较大的避让槽，对于1U高度的机架式设备、薄型手持测试仪器这类空间受限的场景适配性极强。

　　实际使用中，这类低剖面BNC接口常被用在视频监控的矩阵板卡、SDI信号传输设备、射频信号切换模块上，既保留了BNC接口连接可靠、抗振动、可快速插拔的优势，又解决了常规BNC高度过大无法适配薄型设备的问题。结构上金属外壳采用锌合金压铸成型，表面做镀镍处理，兼顾屏蔽性能与防锈能力，内部绝缘介质采用低介电损耗的工程塑料，保证高频信号传输时的损耗控制在允许范围内，中心接触件采用镀金处理，降低接触电阻，避免长期使用后氧化导致的信号接触不良问题。在进行板卡布局时，需要注意连接器周围不要布置过高的贴片元件，避免BNC公头插拔时与周边元件产生干涉，同时接地焊盘要做充分的铺铜连接，保证屏蔽层的接地阻抗足够低，才能发挥出同轴接口的最佳屏蔽效果。

　　不同于SMA类的螺纹锁紧射频接头，BNC的卡口结构更适合需要频繁插拔连接的测试场景，不需要旋转多圈就能完成接头的锁紧与拆卸，在实验室测试设备、经常需要更换信号链路的工业现场，这类接口的操作效率远高于螺纹式射频接头。这款低剖面结构的推出，本质上是为了适配电子设备小型化、薄型化的发展趋势，在不改变标准BNC接口兼容性的前提下，压缩接口自身的安装占用空间，让结构工程师在进行紧凑设备设计时，不需要因为接口高度问题妥协机箱尺寸，也不用更换为其他不通用的射频接口类型，兼顾了接口通用性与空间利用率的需求。
