大扭矩数字舵机DS3218mg结构设计

　　在做小型仿生机器人、1:10比例遥控攀爬车、工业小型变位机构的执行端选型时，舵机是绕不开的基础执行部件，DS3218mg这类金属齿轮数字舵机，常被用在需要大扭矩输出、安装空间紧凑的场景里，比如机械臂关节的俯仰转动、航模舵面的角度控制、自动化设备里小型料门的开合驱动，甚至是一些DIY云台的角度调节机构中，相比普通塑料齿轮舵机，它的金属减速齿轮组能承受更大的瞬时冲击负载，在频繁正反转的工况下不容易出现扫齿故障，适合负载波动较大的使用场景。

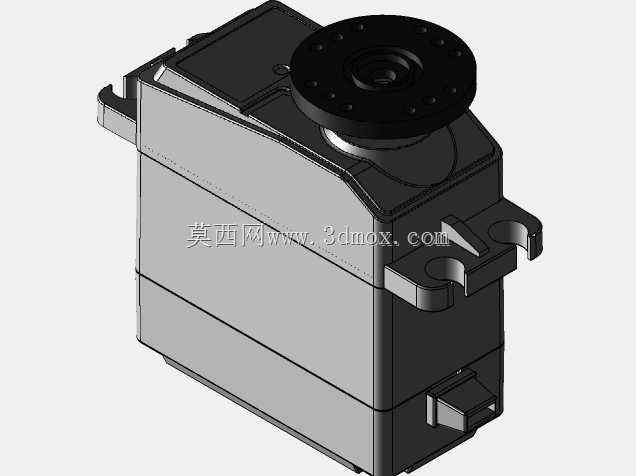

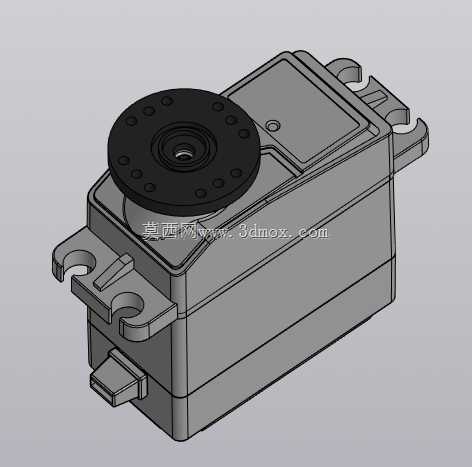

　　从结构设计来看，这款舵机采用了标准的矩形主体外壳，上下壳通过定位柱加螺丝的方式紧固，外壳侧面预留了标准的安装耳，安装耳上开有通孔，适配行业通用的舵机安装孔距，不需要额外做转接件就能直接固定在标准舵机支架上，安装时需要注意预留出线端的空间，尾部的接线端采用标准三针接口，分别对应电源、地线与信号端，接线时要注意信号极性，避免反接烧坏内部驱动电路。顶部的输出盘采用多孔位设计，不同孔径的安装孔适配不同规格的舵盘、摇臂，输出轴采用金属材质，和减速齿轮组的末级齿轮过盈配合，能传递更大的输出扭矩，输出盘的转动角度范围可以通过内部电位器的限位进行调整，常规工况下可以实现0-180度的角度控制，部分修改固件的版本可以实现更大角度的转动，满足不同场景的行程需求。

　　设计这款舵机的三维模型时，首先要确认安装边界尺寸，主体外壳的长宽高要符合标准大舵机的尺寸规范，安装耳的位置、孔径、孔距要和市面通用支架完全匹配，避免出现安装干涉的问题；其次要还原内部减速齿轮组的传动关系，虽然外观模型不需要完全复刻每一个齿轮的齿形，但要预留出内部齿轮组、驱动电路板、电位器、直流电机的安装空间，保证结构设计的合理性；输出轴的中心高度、输出盘的安装平面度是建模时需要重点关注的尺寸，这两个尺寸直接影响后续舵机摇臂安装后的转动精度，如果中心高度偏差过大，会导致摇臂转动时出现卡顿、扫齿的问题。

　　在实际设备集成时，要注意舵机的安装固定方式，尽量采用螺丝穿过安装耳通孔配合螺母锁紧的方式，不要单纯依靠胶粘固定，避免大扭矩输出时舵机出现移位；输出端和负载连接时，要尽量保证负载的转动中心和舵机输出轴中心重合，减少偏心负载带来的额外径向力，延长舵机输出轴承的使用寿命；布线时要注意舵机的电源线要和设备的大电流动力线分开走线，避免信号干扰导致舵机出现抖动、误动作的问题。

　　从结构细节来看，这款舵机的外壳边角做了圆角过渡处理，既可以减少安装时的磕碰划伤，也能提升外壳的结构强度，避免直角处出现应力集中开裂的问题；顶部输出盘周围的外壳做了下沉式设计，给舵盘的安装预留了足够的空间，避免舵盘转动时和外壳发生摩擦；侧面的安装耳和主体外壳是一体化结构，相比拼接式的安装耳，结构强度更高，在大扭矩锁紧螺丝时不容易出现断裂的问题。尾部的接线端做了凹槽式设计，接头插入后可以被凹槽限位，避免拉扯线材时接头松动脱落，提升接线的可靠性。

　　建模过程中，对于外壳上的散热槽、定位卡扣、螺丝孔位这些细节，要尽量还原真实产品的结构，这些细节不仅影响外观的还原度，也会影响后续做整机装配时的干涉检查，比如外壳上的散热槽位置如果建模错误，可能会在装配时和旁边的结构件发生碰撞；安装耳的厚度如果建模偏差，会导致安装时螺丝长度选择不合适，出现螺丝顶到内部齿轮的问题。对于输出盘上的安装孔，要按照真实的孔位分布进行建模，不同孔位到中心的距离、孔的直径都要准确，这样用户在装配舵盘时可以直接调用标准件库的螺丝进行装配，不需要额外修改孔位尺寸。
