车载升降压DC-DC电源转换模块结构

　　在车载电子、户外储能、工业低压供电系统的设计选型中，宽电压输入的升降压电源模块是解决供电电压波动、负载端稳压需求的核心部件，本次拆解建模的这款DC-DC转换单元，覆盖12V电压等级下6A、8A、10A的电流输出规格，适配不同功率等级的低压直流负载供电场景。从实际工程应用来看，这类模块常被部署在车载改装电子系统中——车辆启动时蓄电池电压会出现瞬时跌落，发电机工作时充电电压又会高于标称12V，升降压拓扑可以在输入电压宽范围波动时始终输出稳定的12V直流，给车载通讯设备、传感单元、辅助照明等负载提供可靠供电；在户外光伏小系统、移动机器人供电回路中，这类模块也能适配蓄电池电压的充放电波动，避免后级电路因电压偏移出现工作异常。

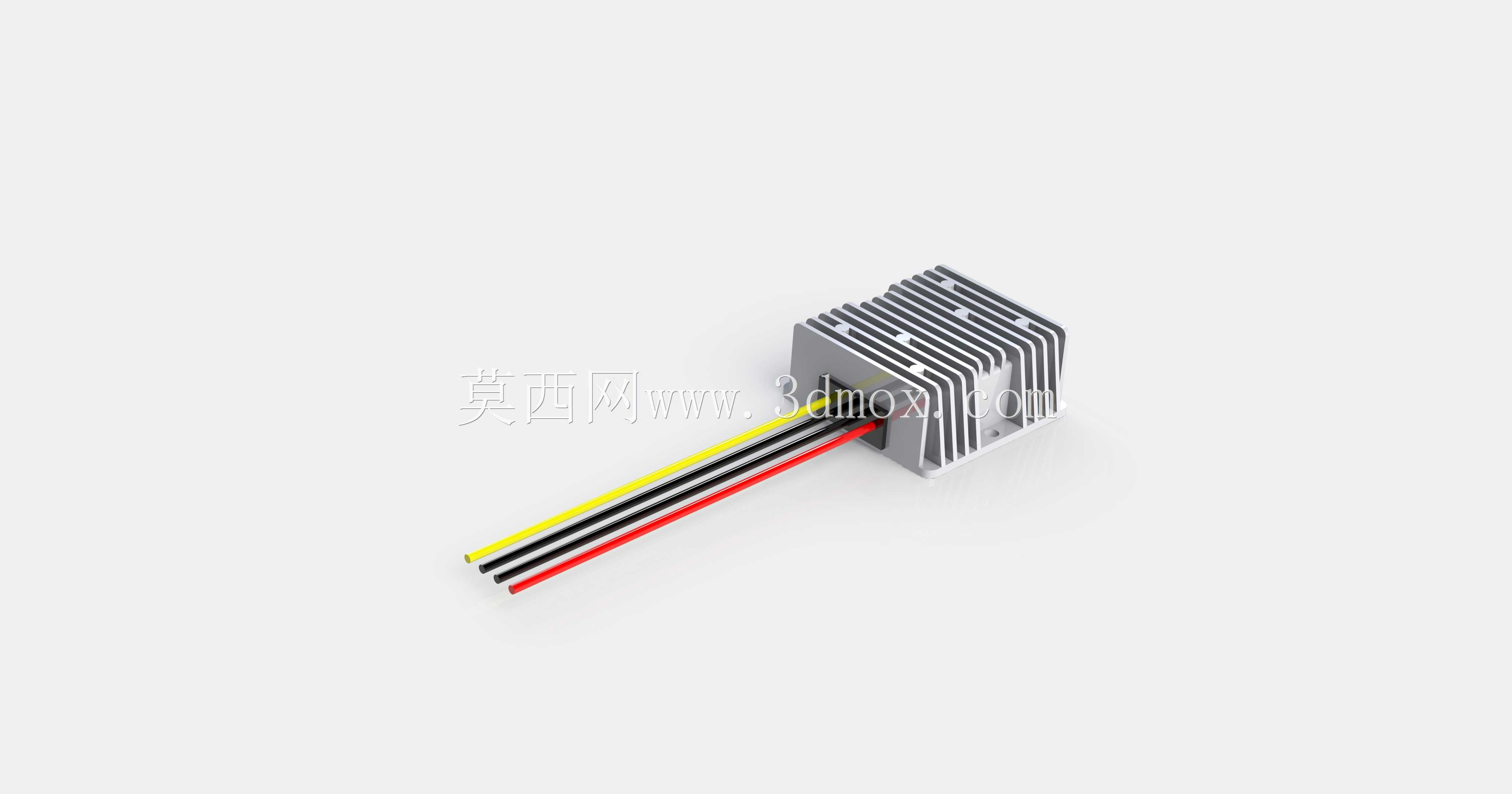

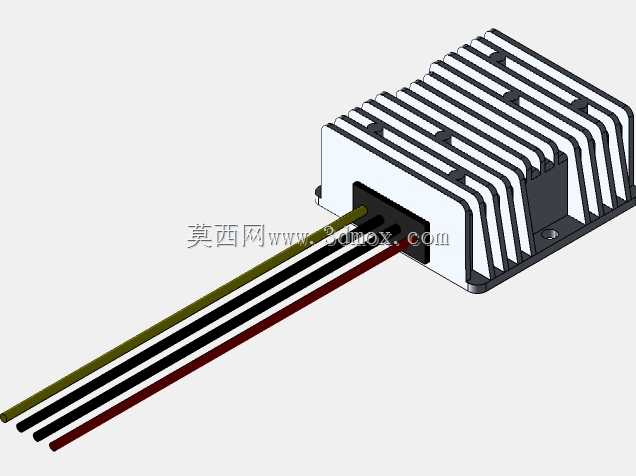

　　从结构设计思路来看，这款模块采用一体化铝挤散热壳体作为主体结构，散热鳍片沿壳体长度方向平行排布，这种设计一方面是通过增大壳体与空气的接触面积提升自然对流散热效率，覆盖满功率输出时功率开关管、电感等发热器件的散热需求，另一方面铝壳本身可以作为电磁屏蔽层，降低功率变换过程中产生的高频电磁干扰对外辐射，同时也能阻挡外界环境中的粉尘、水汽直接接触内部PCB电路，提升模块在复杂工况下的运行可靠性。出线端采用多线直出的接线方式，四根引出线分别对应输入正、输入负、输出正、输出负，线径根据最大输出电流做了匹配，大电流规格对应的线芯截面积更大，避免满负载时线损过大导致输出电压跌落、线缆发热的问题；出线位置做了应力释放结构，避免安装布线时线缆拉扯导致内部焊盘脱落。

　　从安装边界与尺寸适配角度，建模时严格还原了壳体的安装孔位特征，壳体底部预留的两个固定安装孔为沉头设计，适配M3规格的螺丝固定，安装孔中心距、孔位到壳体边缘的距离都按照实物尺寸做了1:1复刻，方便设计人员在做系统装配时直接匹配安装板的孔位布局，不需要二次测绘。壳体整体外形为长方体结构，鳍片的凸起高度、壳体总宽度、出线端的线缆伸出长度都做了精准还原，在做设备内部布局时，可以直接导入模型校验安装间隙，避免出现鳍片与周边结构件干涉、线缆弯折半径不足的问题。内部结构层面，功率电感、MOS管、整流器件都通过导热衬垫与铝壳内壁紧密贴合，把器件工作时产生的热量直接传导到外壳散热，建模时也还原了内部PCB的布局边界，方便设计人员评估模块内部的器件排布逻辑，在做定制化改型时参考其散热路径设计。

　　从功能特性的工程细节来看，这款升降压模块采用非隔离式拓扑结构，相比隔离式电源转换方案体积更小、转换效率更高，适合对安装空间要求严苛、输入输出共地的低压供电场景；模块内置过流、过温、输入反接保护电路，输出端的稳压精度控制在常规工业级供电允许的偏差范围内，能够满足绝大多数低压直流负载的供电要求。在建模过程中，对散热鳍片的倒角、壳体拼接处的卡扣结构、安装孔的沉头深度都做了细节还原，没有做过度简化，确保模型导入装配环境后可以直接用于干涉检查、安装模拟、布线规划等工程环节，不需要设计人员再针对结构细节做二次补全。对于做低压供电系统集成、车载电子改装、移动设备电源设计的结构工程师来说，这类精准还原的三维模型可以大幅缩短前期方案布局的时间，不需要单独对采购的成品模块做测绘，直接调用就能完成整机的装配校验，评估模块在设备内部的安装空间、散热空间是否满足设计要求，提前规避装配阶段才发现的尺寸干涉、散热间隙不足等问题。
