松下EVQWGD001型编码器结构设计

　　在工业控制、消费电子的信号采集链路里，旋转编码器是把机械角位移、转速转化为电信号的核心传感部件，这款EVQWGD001型编码器的结构设计，完全贴合直插式电路板装配的实际工况需求，从组件拆分到安装边界的设定，都围绕量产装配、长期运行稳定性做了细节考量。

　　先从实际应用场景说起，这类小型增量式编码器常被用在小型工控面板的参数调节旋钮、智能家居设备的档位切换、小型伺服机构的位置反馈环节，也会集成在部分电源模块的输出调节端，用来给控制回路传递转角对应的数字信号，相比电位器它没有接触磨损的碳膜损耗，寿命更长，档位清晰的阻尼手感也能给操作者明确的操作反馈。

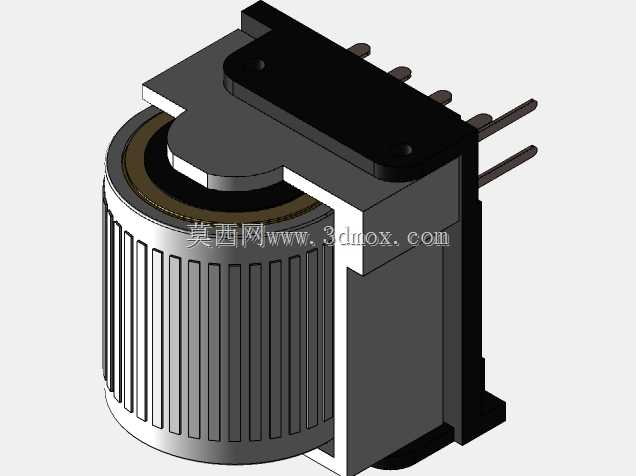

　　从结构设计思路来看，整个编码器被拆分为几个独立的功能组件：最外侧带竖向防滑筋的旋钮套筒是直接和操作者接触的部分，竖筋的间距和深度经过测算，既保证手指拧动时不会打滑，又不会因为棱边过锐造成操作不适感，套筒内部和转轴的配合采用过盈加卡扣的双重固定，避免长期拧动后出现旋钮松脱空转的问题。中间的金属屏蔽外壳一方面承担电磁屏蔽作用，避免周边电路的电磁干扰影响编码信号输出的准确性，另一方面作为结构支撑件，把内部的码盘、触点组件完全包裹，隔绝装配和使用过程中的灰尘、异物侵入，外壳的厚度控制在0.3mm，兼顾结构强度和整体轻量化的需求。

　　后端的黑色安装基座是整个部件的装配基准，基座上伸出的五个直插式引脚采用标准tht封装尺寸，引脚的间距、伸出长度完全符合通用PCB板的孔位设计规范，不需要额外做孔位适配就能直接插装过波峰焊，基座上的两个定位凸台和安装孔，用来在PCB装配时做预定位，避免焊接过程中部件出现偏移，保证引脚和焊盘的对位精度。基座和金属外壳的配合采用卡槽加铆点的固定方式，不需要额外打胶或者螺丝固定，装配工序更简单，也能避免长期使用后外壳松动移位。

　　从安装边界尺寸来看，整个编码器的主体圆柱直径控制在18mm，总安装高度（从PCB板面到旋钮顶端的距离）为22mm，引脚伸出基座底面的长度为3.2mm，刚好适配1.6mm标准厚度PCB板的焊接要求，焊接后引脚露出焊盘的长度控制在1mm左右，不需要额外剪脚就能满足后续装配的高度限制。安装孔的中心距为16mm，和市面上同规格编码器的安装尺寸完全兼容，设备迭代更换时不需要修改PCB板的孔位设计，直接替换就能使用。

　　功能特性上，这款编码器的定位档位为24脉冲每转，每转动15度就会输出一个对应的脉冲信号，同时带有按压开关功能，垂直按压旋钮就能触发开关信号，实现参数确认的功能，内部的触点采用镀金材质，在低电压、小电流的信号回路里也能保证接触可靠性，不会出现接触电阻过大导致的信号丢脉冲问题。转轴的径向窜动量控制在0.1mm以内，轴向窜动量不超过0.15mm，保证转动时的手感一致性，不会出现松垮晃动感。内部的阻尼结构采用弹性弹片加定位齿的设计，转动时的阻尼力矩稳定在80-150mN·m，既不会因为力矩过大导致拧动费力，也不会因为力矩过小出现误碰移位的问题。

　　在做三维建模的时候，每个组件的配合公差都按照实际生产的精度要求做了设定，比如旋钮套筒和转轴的配合公差取H7/p6的过盈配合，保证装配后牢固不松脱，外壳和基座的卡槽配合取H8/h7的间隙配合，方便自动化装配时的快速卡合，引脚的位置度公差控制在0.1mm以内，保证插装时能顺利穿过PCB的安装孔，不会出现插装卡滞的问题。每个组件的纹理也做了还原，比如旋钮套筒的防滑筋、金属外壳的拉丝纹理、基座的哑光塑料质感，都和实际部件的外观保持一致，在做设备整体装配仿真的时候，能直观看到最终的成品外观效果，提前排查装配时的干涉问题。

　　很多工程师在选型这类小型编码器的时候，往往只关注电气参数，忽略安装尺寸和结构细节，比如引脚长度不匹配导致焊接后高度超限，或者安装凸台位置不对导致和周边元件干涉，这款模型把所有的安装边界、配合尺寸都做了1:1的还原，在做PCB布局、整机结构设计的时候，直接导入模型就能做干涉检查，不需要反复核对二维图纸的尺寸，能大幅减少设计阶段的出错概率，也能提前评估操作旋钮时的手指操作空间，避免出现旋钮离壳体过近导致操作不便的问题。
