倾斜导料式浇注输送升降装置结构

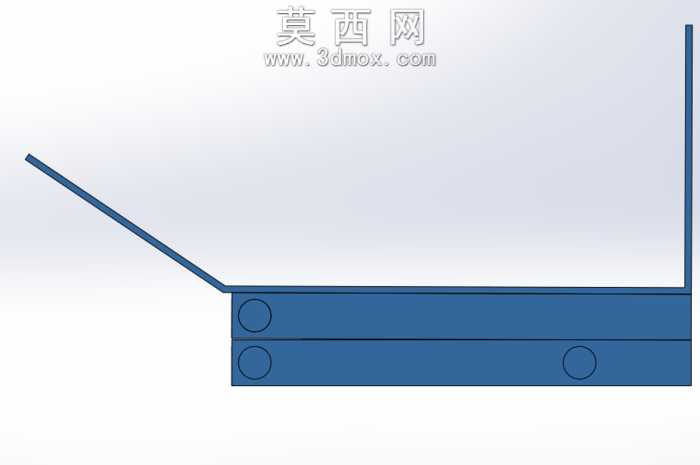

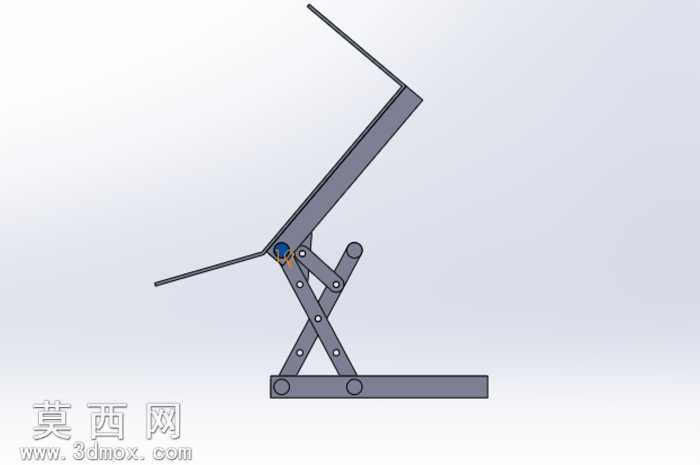

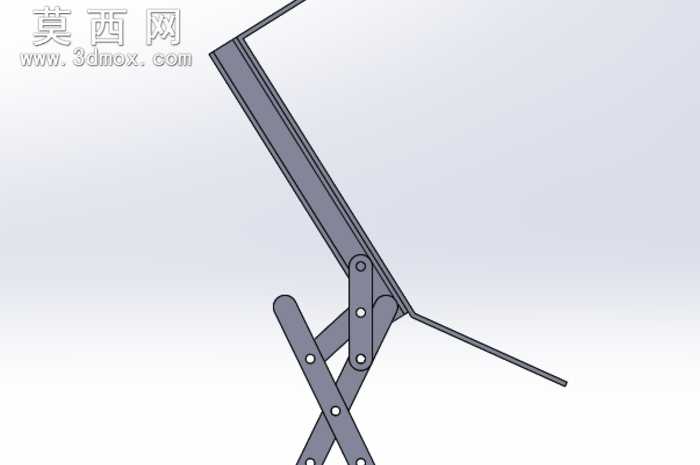

本作品为面向浇注作业场景设计的升降输送结构，采用SolidWorks完成全参数化三维建模，整体建模过程遵循机械设计的基准统一原则，以底部双层基座的下表面为全局装配基准，逐层向上完成各零部件的配合约束，所有配合关系均采用贴合、同轴、平行等标准机械配合，无冗余约束与干涉问题，可直接用于后续的工程图导出与运动仿真验证。模型的材质配置贴合实际工装的使用需求，底部双层承载基座采用哑光深蓝色结构钢材质，表面做防锈喷涂处理，在材质编辑器中调整了金属粗糙度与反射参数，还原工业钢材的哑光质感；基座上的圆形辊轴采用抛光冷拔钢材质，表面设置低粗糙度的金属反光效果，模拟辊轴的光滑工作面，可降低物料输送过程中的摩擦阻力；倾斜设置的导料板采用与基座同色系的耐磨钢板材质，边缘做了微小的圆角过渡处理，避免尖锐棱边带来的安全隐患，导料板与基座的连接位置设置了合理的倾斜角度，可引导浇注过程中的物料或工装平稳滑入升降承载区域。结构设计上，底部双层基座采用上下平行的双层板结构，每层板上均设置了圆形定位与传动辊轴，下层板的辊轴用于基座整体的移位微调，上层板的辊轴用于承载工位的水平位置调整，倾斜导料板从基座侧上方延伸至作业面，形成无台阶的平滑过渡通道，可避免浇注过程中熔融物料洒落或工装卡滞的问题。整体设计思路围绕小型浇注作业的辅助升降需求展开，简化了传统升降设备的复杂传动结构，以简洁的辊轴输送加倾斜导料的组合形式，实现浇注工位的物料平稳转运与高度适配，模型的所有特征均保留了完整的建模历史，可根据实际作业的高度需求、输送宽度调整导料板角度、基座尺寸与辊轴间距，适配不同规格的浇注作业场景，建模过程中对所有棱边都做了工艺性圆角处理，符合机械加工的工艺要求，避免应力集中问题，同时对各零部件的壁厚做了统一设置，保证结构强度的同时控制整体重量，适合小型加工场景的浇注辅助作业使用。
