工业用带支架式电缆卷筒站结构设计

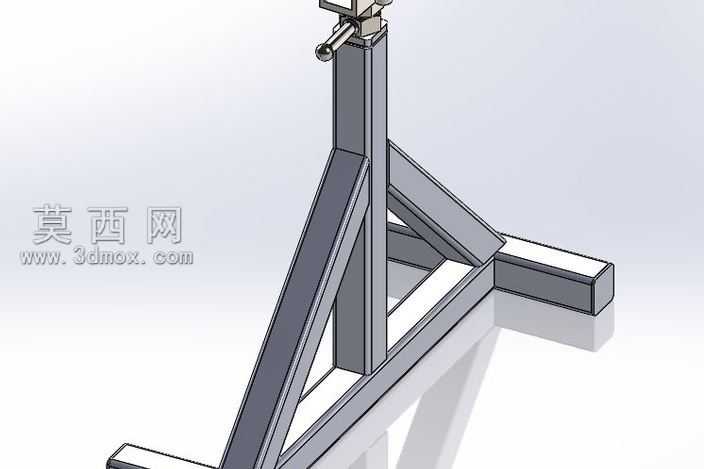

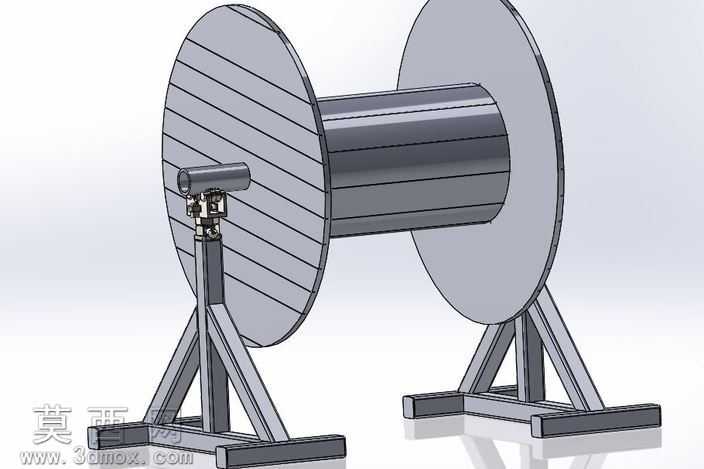

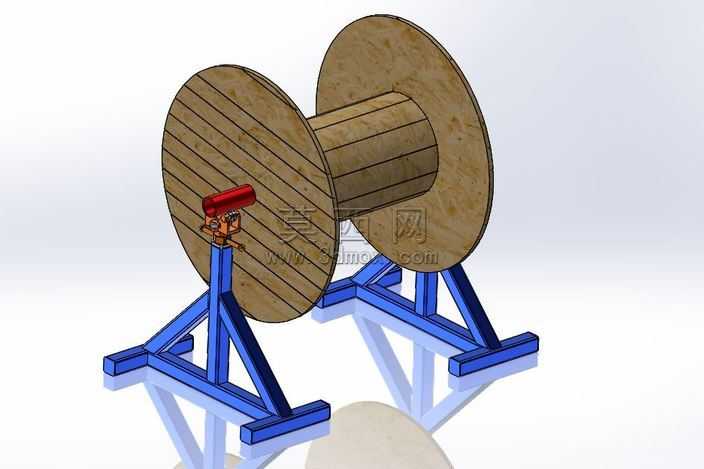

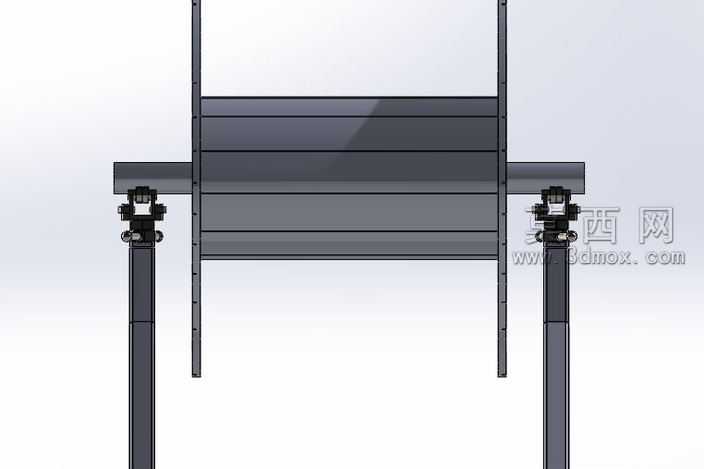

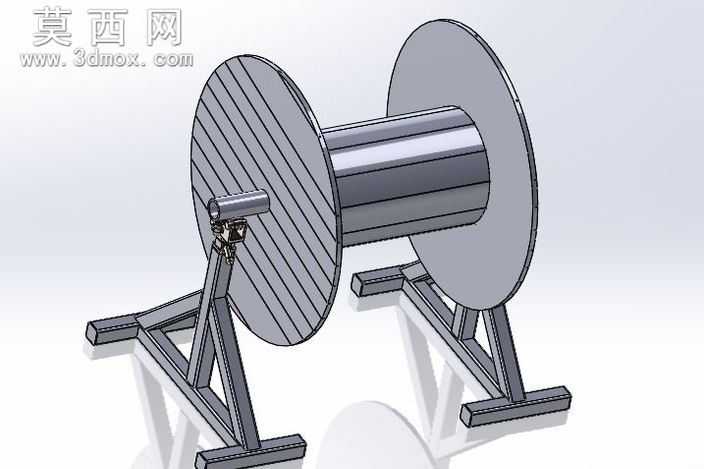

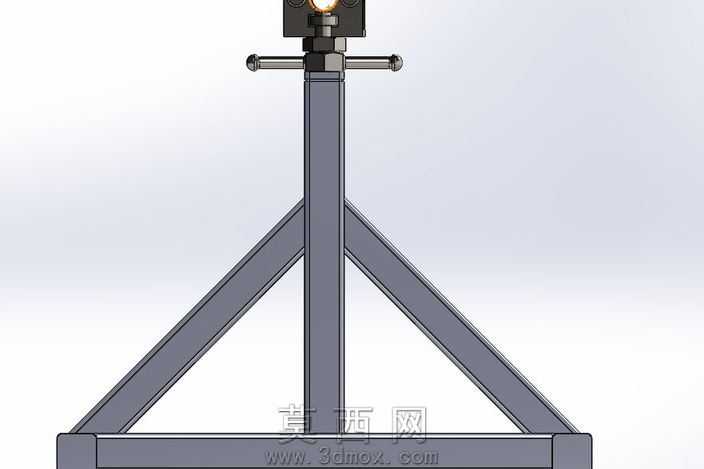

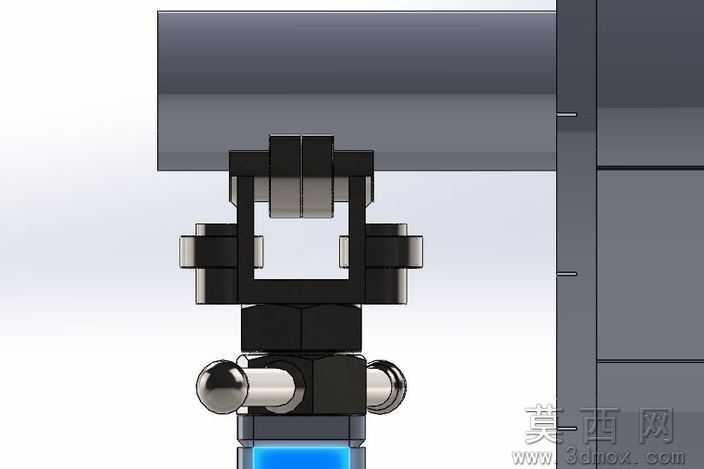

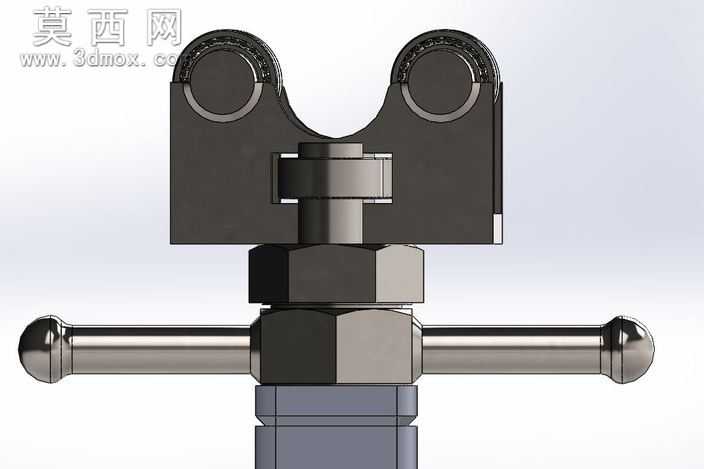

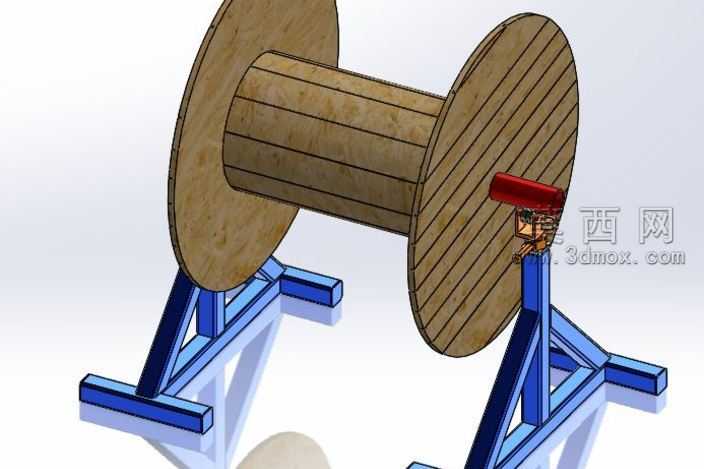

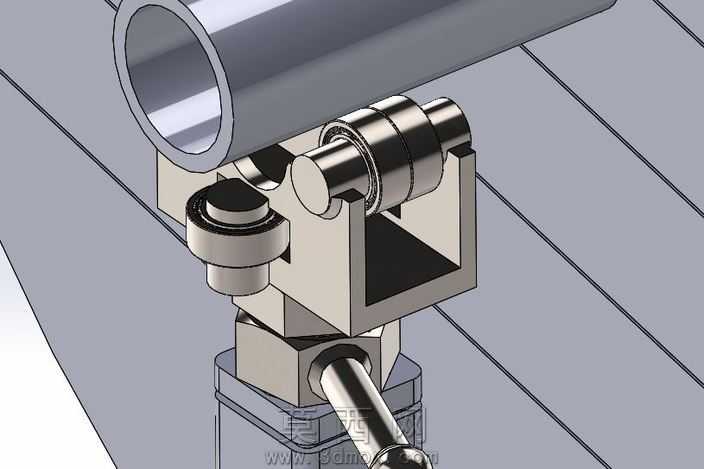

本作品为工业场景使用的电缆卷筒站三维模型，整体采用参数化建模方式完成，在三维建模过程中严格遵循重型机械零部件的设计规范，对各部件的装配关系、尺寸公差进行了合理设定，确保模型可直接用于后续的工程出图、结构验证与生产参考。模型主体由卷筒主体、双侧支撑支架、导向排线组件三大部分构成，卷筒部分采用筒身加双侧挡边的经典结构，筒身设计为等径直筒形态，可保证电缆缠绕时排布均匀，双侧圆形挡边直径大于筒身缠绕区域，能够有效避免电缆在收放过程中从筒身侧边滑脱，挡边表面做了等距环形加强筋结构设计，可在控制整体重量的前提下提升挡边的结构强度，避免长期承重出现变形问题。双侧支撑支架采用A字形三角稳定结构，支架底部设置横向连接底梁，可增大与安装基面的接触面积，提升卷筒满载时的放置稳定性，支架与卷筒转轴的连接位置设计了带轴承位的安装座，可降低卷筒转动时的摩擦阻力，保证电缆收放过程顺畅无卡滞。在卷筒进线侧设置了独立的导向排线支架，支架顶端安装导向套筒，套筒内部做圆弧过渡处理，可在电缆收放过程中对线缆走向进行引导，避免电缆与卷筒边缘、支架棱角发生硬摩擦造成线缆外皮磨损，导向支架的高度与卷筒中心高度匹配，可保证电缆进线角度始终处于合理区间，减少缠绕时的乱线、叠线问题。材质渲染方面，模型对不同部件做了区分化材质设定，卷筒主体与支撑支架采用工业常用的碳钢材质表现，表面做哑光喷塑质感处理，导向套筒部分做了金属镀铬的亮面质感，转轴连接位置做了发黑处理的金属质感，整体渲染效果贴近真实工业设备的外观状态，各部件的棱角、焊缝位置都做了细节处理，还原真实焊接结构件的外观特征。设计过程中充分考虑了重型电缆承载的使用需求，对支架的受力角度、卷筒的壁厚、转轴的直径都做了合理性优化，既保证整体结构具备足够的承重能力，又避免了过度设计造成的材料浪费，整体结构拆装逻辑清晰，各连接部位的紧固件位置都做了预留，可方便后续的维护与部件更换，能够满足车间、工地、重型设备配套等多种场景下的长距离电缆收放使用需求。
