e-switch四刀双掷推动式滑动开关结构

　　这类四刀双掷推动开关，在多回路信号切换、小型工控设备档位切换、消费电子功能切换场景里应用十分广泛，和常见的轻触开关不同，它能同时完成四路独立电路的通断状态切换，单颗器件就能替代多颗单路开关，大幅缩减PCB板上的器件占用空间，在手持检测设备、小型仪器仪表、工业控制手持终端这类对安装空间有严格限制的设备里，是选型优先级很高的开关类器件。

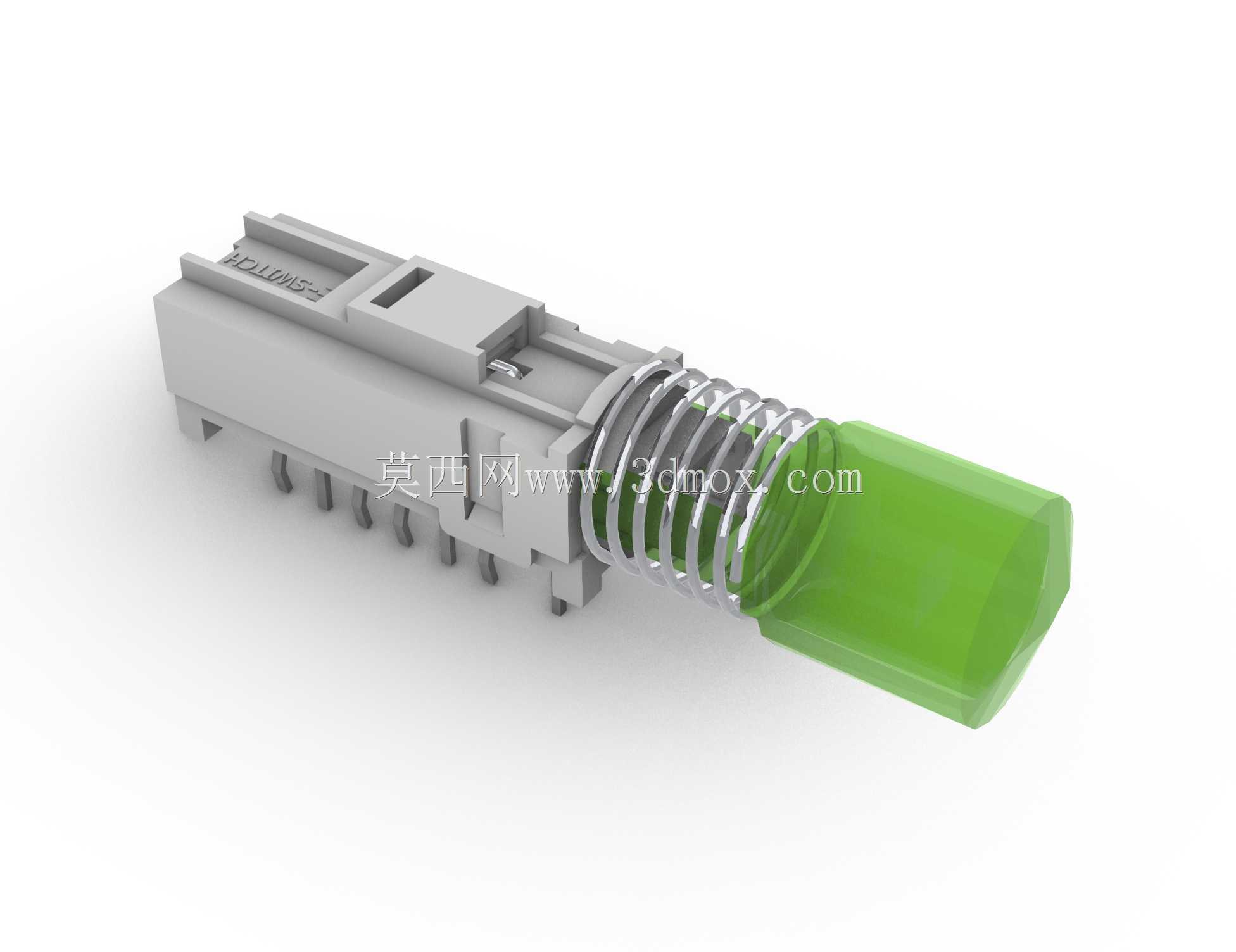

　　从结构设计来看，这款开关采用直插式引脚排布，所有引脚沿本体同一侧等距排列，引脚间距符合常规PCB板孔位设计规范，焊接时可以直接通过波峰焊完成固定，不需要额外做引脚整形处理，能有效降低SMT或手工焊接的工序复杂度。开关的操作端采用带复位弹簧的推杆结构，绿色的操作帽做了防滑的切面处理，手指推动时不会出现打滑的情况，弹簧的预紧力经过调校，推动行程的阻尼感均匀，到位时会有清晰的触感反馈，操作人员不需要额外观察指示灯就能判断开关是否切换到位，在设备调试、现场操作的场景里能有效降低误操作概率。

　　开关本体采用耐高温的工程塑料注塑成型，外壳的卡扣结构直接把内部的接触弹片、导流端子完全包裹固定，不需要额外使用螺丝紧固，装配工序更简单，同时塑料外壳的绝缘性能可以满足常规低压信号回路的绝缘要求，避免相邻引脚之间出现爬电、短路的问题。内部的接触弹片采用高弹性铜合金材质，表面做了镀镍处理，长期反复推动也不会出现接触弹片疲劳变形的问题，接触电阻能长期保持在稳定区间，不会因为频繁切换出现信号传输不稳定、接触不良的情况。

　　安装边界方面，这款开关的本体为长条形结构，横向安装时需要在PCB板上预留对应长度的避让空间，推杆伸出本体的长度在复位状态下有固定尺寸，设计设备外壳的开孔时，只需要按照推杆直径预留操作孔，同时预留足够的推动行程空间即可，不需要在外壳内部做额外的避让结构。开关的引脚伸出本体的长度统一，焊接后引脚和PCB板之间的间隙一致，不会出现引脚虚焊、焊盘受力不均的问题。

　　在实际选型适配时，这类开关多用于低压直流信号回路的切换，不能直接用于大电流强电回路的通断，设计电路时需要在开关后端加对应的继电器或者功率器件做电流放大，避免开关触点因为过流出现烧蚀。开关的弹簧结构做了防松脱设计，推杆拉动到最大行程位置时不会从本体里脱出，能承受一定的侧向拉力，在设备组装、日常维护时不会因为误拉扯导致开关损坏。和同规格的拨动开关相比，这种推动式结构的操作方向和本体长度方向一致，在设备面板上布置时，可以沿着设备内部空间的长度方向安装，不需要预留侧向的拨动操作空间，更适合内部空间狭长的手持设备、小型模块化仪器的结构布局。

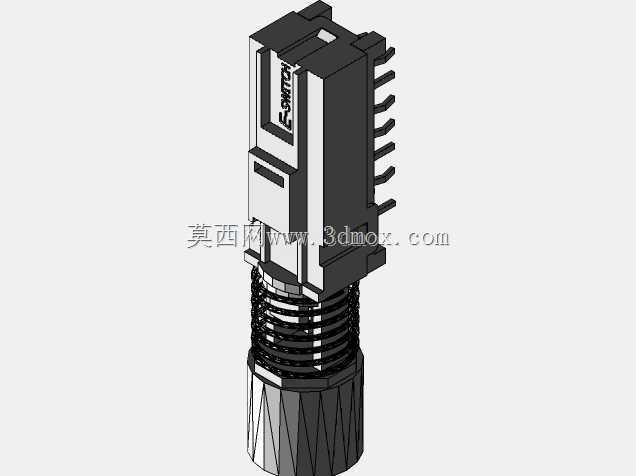

　　建模时对开关的所有配合间隙都做了还原，包括弹簧和推杆的配合间隙、弹片和端子的接触位置、外壳卡扣的扣合量都和实物一致，导入三维装配环境后，可以直接用来做设备的干涉检查，模拟开关推动过程中和周边结构件的位置关系，提前发现外壳开孔位置不对、内部结构和推杆行程干涉的问题，减少后期打样整改的次数。开关的操作帽颜色做了分色处理，在做整机装配效果渲染时，可以直观看到操作件的位置，方便做人机操作层面的布局评估。
