DPDT双列直插式拨动开关结构设计

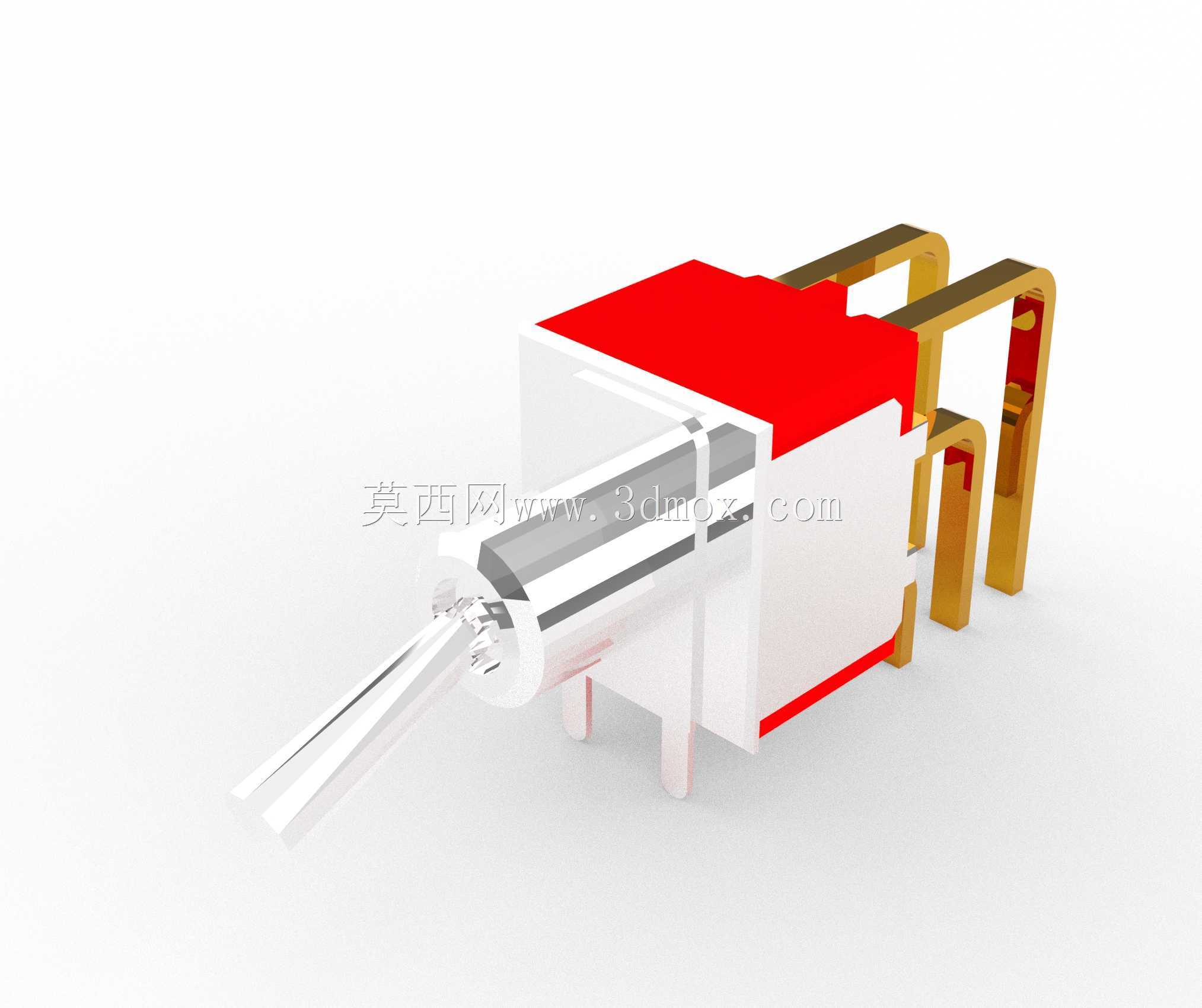

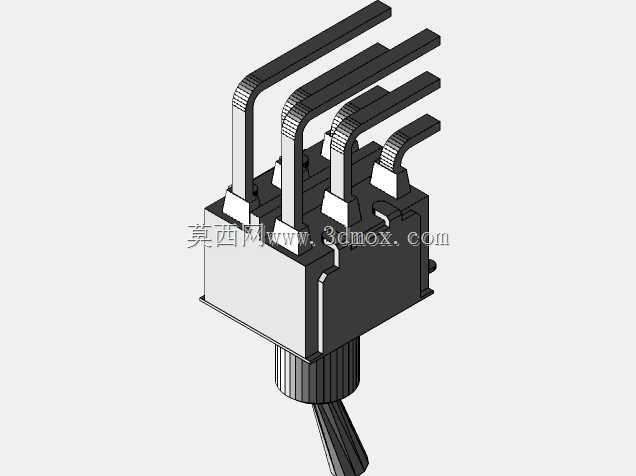

　　这类双列直插式DPDT拨动开关，是低压信号回路里最常用的通断切换元件之一，日常在工控板卡、小型仪器仪表、消费类电子控制板上的出镜率极高，核心作用是在不切断主供电的前提下，完成两路独立信号回路的同步通断或者状态切换，相比同规格的贴片式拨动开关，直插封装的版本抗机械振动能力更强，在存在持续小幅振动的工业现场设备里，焊点脱落的风险要低很多。从结构设计来看，这款开关采用红白配色的绝缘基座作为主体承载结构，基座选用耐温阻燃的工程塑料注塑成型，一方面要给内部的动触片、静触片提供精准的定位卡槽，保证每一次拨杆动作时，动触点都能精准滑到对应的静触点位置，避免出现接触不良、半接触导致的触点拉弧问题；另一方面基座的绝缘性能要满足常规低压控制回路的耐压要求，避免相邻引脚之间出现爬电击穿的情况。

　　开关的拨杆采用金属材质外包绝缘层的设计，拨杆的行程控制在3mm左右，拨动力度设置在1.5N到3N之间，既不会因为力度太小导致设备运输过程中受震动自行跳档，也不会因为力度太大让操作人员切换状态时手感生涩，拨杆的外露长度控制在标准直插开关的常规尺寸，刚好可以穿过设备面板上预留的开孔，配合配套的拨帽就能完成面板安装。引脚部分采用90度弯角的直插设计，引脚间距严格遵循2.54mm的标准排距，刚好适配通用PCB板的孔位设计，不需要额外做定制化的PCB开孔，焊接时引脚的吃锡长度预留了2.3mm，既能保证焊接后的机械强度，也不会因为引脚过长导致焊接后锡尖突出，触碰板卡上的其他走线造成短路。安装边界上，这款开关在PCB板上的占用投影尺寸为长12.8mm、宽7.4mm，焊接后本体距离PCB板面的高度为8.5mm，设计板卡布局的时候，只要在开关周边预留1mm的安全间隙，就不会和周边的电容、电阻等直插元件产生干涉；如果是采用面板嵌入式安装，面板上需要预留的开孔尺寸为长6mm、宽3mm，开孔中心距离PCB板面的高度要和开关拨杆的中心高度匹配，误差控制在±0.2mm以内，避免拨杆动作时和面板开孔边缘产生卡滞。

　　内部的触点部分采用铜合金基材镀银处理，接触电阻控制在20mΩ以下，能够承载最高30V DC、0.5A的信号电流，完全满足常规控制信号回路的载流要求，触点的接触形式采用滑动式摩擦接触，每次拨杆动作时，动触点会在静触点表面滑动一小段距离，自动磨掉触点表面的氧化层，长期使用也不会出现接触电阻升高的问题。开关的基座和上盖之间采用卡扣式装配，没有额外的粘接或者螺丝固定，装配工序简单，适合大批量自动化生产组装，卡扣的扣合量设计在0.4mm，既可以保证日常使用中外壳不会松脱，也能在需要维修拆解的时候，用普通的镊子就能撬开外壳，更换内部损坏的触片部件。

　　在实际选型应用中，这类开关常被用在小型设备的功能切换、通道选择、电源模式切换的位置，比如手持检测仪器的量程切换、小型工控模块的地址码设置、音频设备的声道切换等场景，相比自锁按钮开关，拨动开关的状态辨识度更高，操作人员只要看一眼拨杆的位置，就能知道当前回路处于什么状态，不需要额外加装状态指示灯，能有效简化板卡的电路设计。建模过程中，对开关的所有配合尺寸都做了公差适配，比如引脚的直径做了负公差处理，刚好能顺利插入PCB的标准开孔，基座的卡槽尺寸和触片的厚度做了间隙配合，保证触片在卡槽内可以顺畅滑动，不会出现卡涩或者旷量过大的问题，拨杆和基座之间的转动位置做了限位结构，拨杆只能在两个档位之间切换，不会出现过拨导致内部触片变形的情况。
