高压手动切换式快速夹紧夹具结构

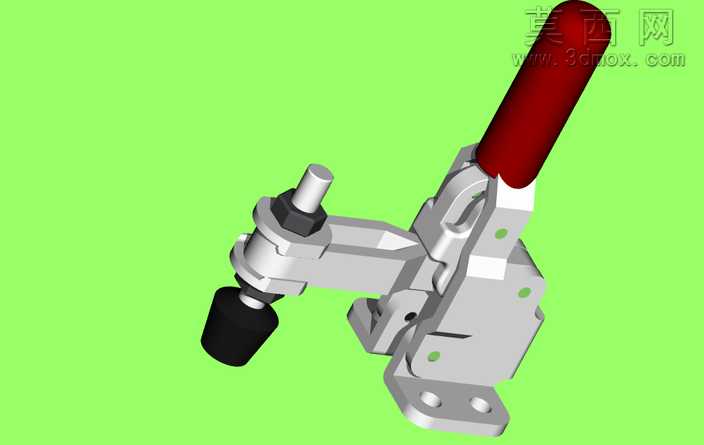

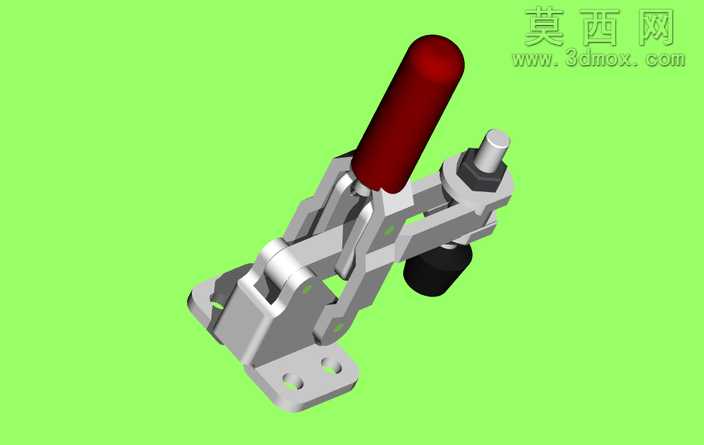

本模型为手动操作的高压切换式快速夹紧装置，整体采用三维参数化建模方式完成全零件建模与总装配合，建模过程严格遵循机械加工零件的实际公差配合要求，对每个活动铰接部位都设置了符合实际装配间隙的配合约束，完整还原了夹具的真实运动逻辑。模型渲染阶段采用了贴合工业实物的材质方案：操作手柄部分赋予哑光红色橡胶材质，模拟实际产品的防滑绝缘握把质感，金属主体结构件赋予喷砂镀锌钢材质，还原工装夹具常用的表面处理效果，前端压头部分赋予黑色丁腈橡胶材质，模拟夹紧作业时的防滑缓冲压头，底座安装部分赋予亮面金属材质区分不同功能部件，背景采用高对比度亮绿色突出夹具主体结构，渲染角度选取最能展示整体结构与操作形态的斜侧视角，清晰呈现各部件的连接关系。结构设计上，该夹具采用复合铰接连杆增力结构，通过多组铰接销轴连接操作臂、连杆、压臂与固定底座，利用连杆机构的死点特性实现高压夹紧状态下的自锁，避免作业过程中意外松脱；前端压头采用可调节螺纹结构，搭配锁紧螺母可根据被夹紧工件的厚度灵活调整压头伸出长度，适配不同装夹需求；底座设置两个对称的沉头安装孔，可通过螺栓快速固定在工装台面或设备机架上；操作手柄采用符合人体工学的长杆设计，借助杠杆原理降低手动操作的施力强度，仅需较小的扳动力即可输出较大的夹紧力，满足高压装夹的工况要求。设计思路围绕工装夹具的快速装夹需求展开，兼顾操作便捷性、夹紧可靠性与安装适配性，切换结构的设计让夹具可在夹紧与松开状态间快速切换，大幅提升工件装夹的作业效率，整体结构紧凑无冗余部件，所有受力部位都做了加厚处理以保证高压夹紧时的结构强度，铰接部位的结构设计也充分考虑了实际加工的工艺性，避免出现无法加工的异形结构，可直接作为工装设计的参考方案用于实际生产场景。
