高精度斜齿螺旋齿轮传动零件三维设计

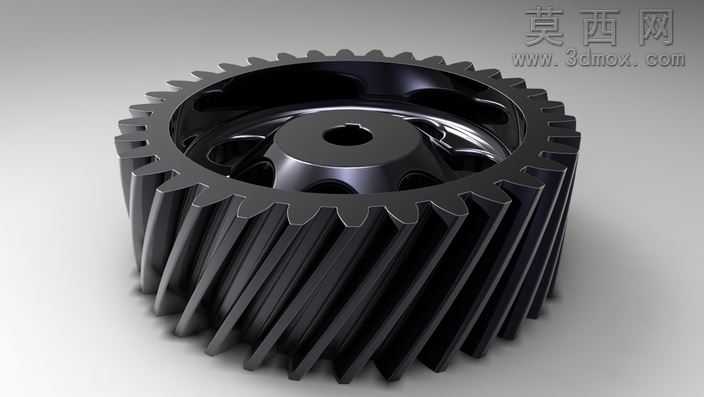

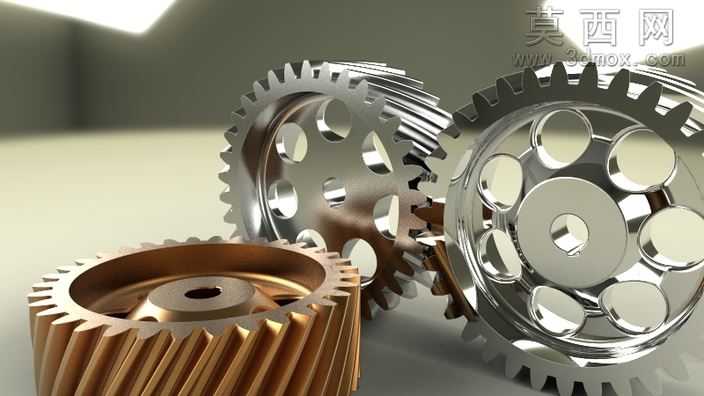

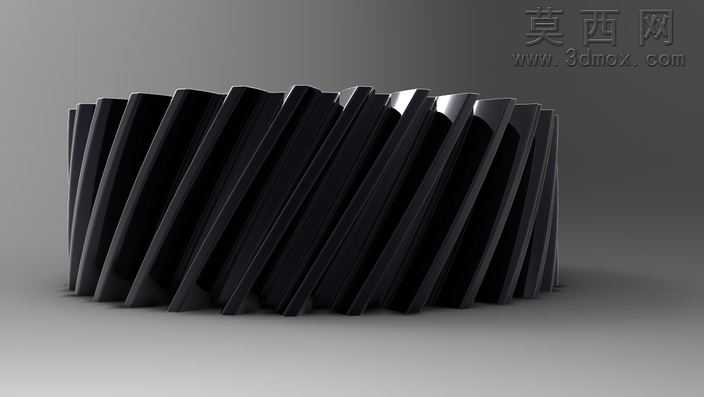

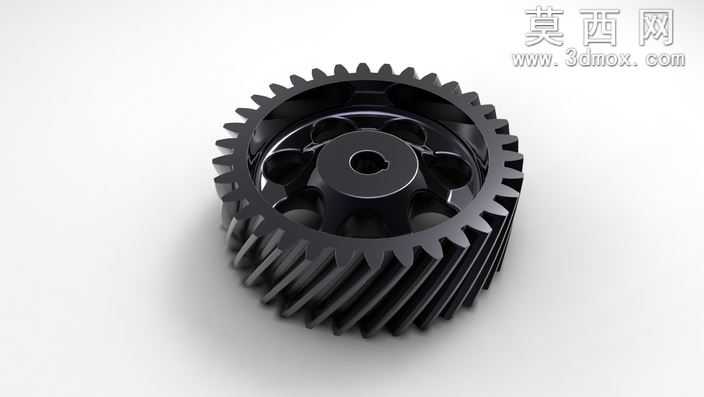

本作品为高精度螺旋齿轮三维设计模型，建模过程严格遵循机械设计标准中圆柱斜齿轮的参数规范，首先基于渐开线齿廓生成原理，通过参数化草图绘制完成单个齿形的轮廓构建，结合螺旋角参数通过螺旋扫描、阵列特征完成全齿结构的生成，确保齿距、齿厚、螺旋升角等核心参数符合传动啮合的精度要求。模型整体结构包含外圈轮齿、中部辐板减重结构、中心安装轴孔三个核心部分，中部辐板采用均匀分布的镂空减重设计，在保证轮体结构强度、满足传动扭矩承载要求的前提下，有效降低零件自身重量，减少传动过程中的转动惯量，提升传动系统的动态响应性能；中心轴孔采用标准通孔设计，可适配对应直径的传动转轴，孔位与轮体的同轴度公差在建模阶段做了严格约束，避免装配后出现传动偏心、运转抖动的问题。材质渲染阶段选用高强度合金结构钢的材质效果，通过调整金属材质的粗糙度、反射率参数，还原经过精密机加工后的金属表面质感，轮齿啮合面做了高光处理，体现齿面经过磨削加工后的高精度表面状态，轮体非加工面调整为哑光金属质感，区分不同加工面的工艺特征。设计过程中重点考量了螺旋齿轮的传动特性，相比直齿圆柱齿轮，螺旋齿轮啮合过程中轮齿是逐步进入啮合、逐步退出啮合，啮合重合度更高，传动过程更平稳、噪音更低，能够承受更大的传动载荷，建模时特意对齿根过渡圆角做了优化处理，避免应力集中导致的轮齿断裂失效问题，提升零件的使用寿命。模型整体结构完整，细节还原度高，可用于机械传动系统的结构验证、装配干涉检查、运动仿真分析，也可作为机械设计教学、传动方案展示的参考模型，能够直接导入各类三维机械设计软件进行后续的工程图生成、有限元受力分析、数控加工编程等工作。
