HV电气安装用四蝉通过连接器夹结构

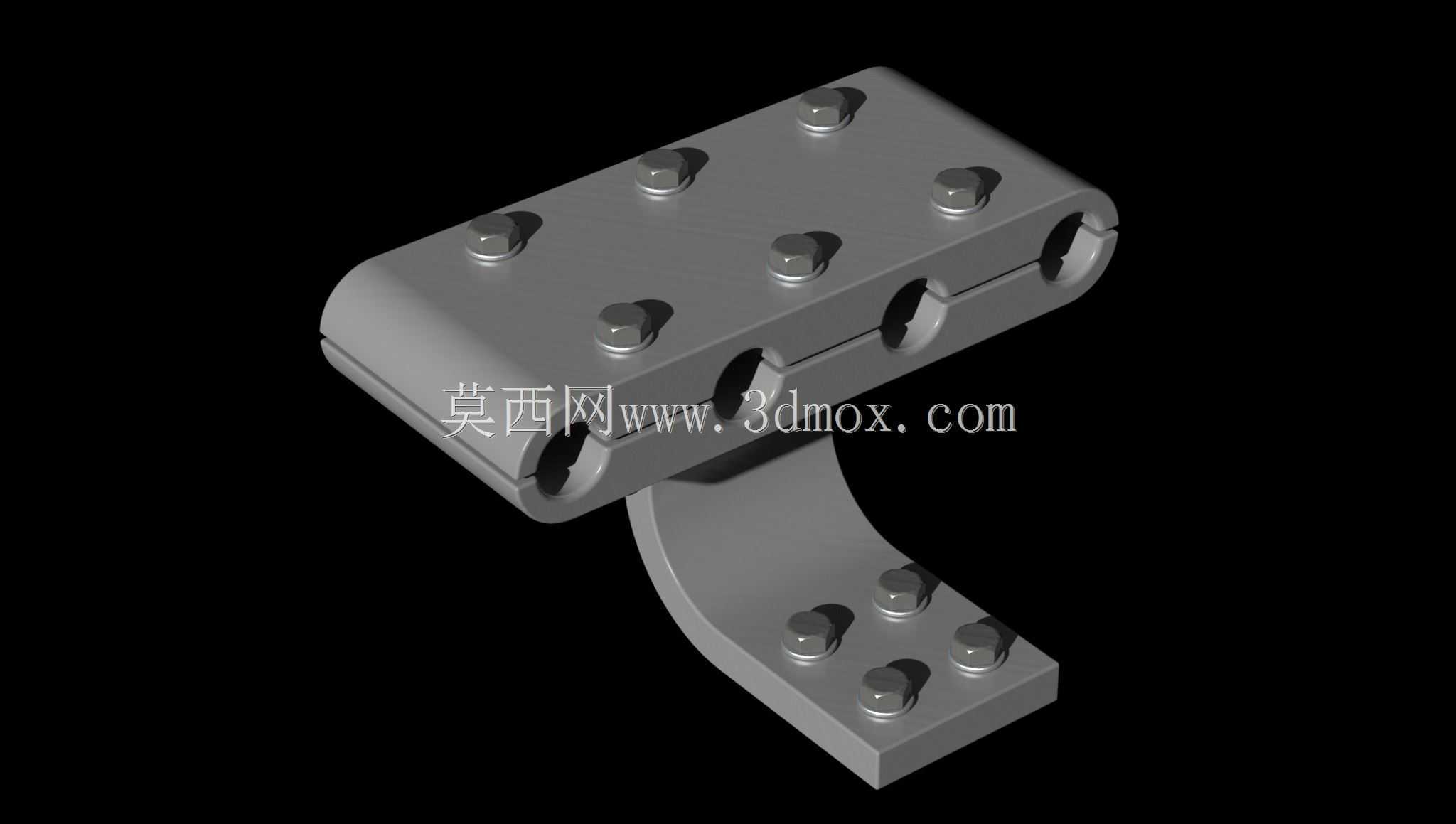

　　在高压电气安装作业场景中，这类贯通式连接器夹是多回路线缆并行接驳的核心连接件，主要应用于箱式变压器出线端、高压柜母排分接位置、户外架空线缆入柜接驳节点，承担多组同规格线缆的并行固定与导电导通作用，替代传统的单孔接线端子排，减少柜内接线占用空间，降低多端子排布带来的接触电阻叠加风险。从结构设计逻辑来看，整体采用上下分体式夹合结构，上半部分为四通道贯通式夹座，四个平行排布的穿线孔沿夹座长度方向等距设置，每个穿线孔对应上下两组锁紧螺栓，螺栓沿夹座顶面垂直排布，拧紧时可推动夹座内的压合块均匀挤压穿入的线缆外导体，保证每一路线缆的压接力均匀，避免单螺栓压接带来的线缆偏斜、接触面积不足问题。

　　下半部分为弯角式安装底座，弯折角度匹配常规HV电气柜内的安装板倾斜过渡需求，底座上同样设置四组锁紧螺栓，用于夹座与安装面的固定，或是下侧引出线缆的压接固定，弯折段的圆弧过渡设计可避免安装时线缆弯折半径过小导致的线芯损伤，同时抵消设备运行时的振动应力，防止长期振动下螺栓松动。从安装边界来看，上半部分夹座的穿线孔直径适配常规10kV级HV安装场景下的多股铜芯线缆，孔位间距满足不同相序线缆的电气安全间隙要求，无需额外增加相间隔板即可避免相间爬电风险；整体安装时底座可直接通过螺栓固定在柜内安装梁或变压器出线端的支架上，夹座与底座的连接段采用一体化弯折成型，无额外拼接焊缝，减少导电回路的连接断点，降低整体接触电阻。

　　实际应用中，这类连接器夹可同时完成四路线缆的贯通式连接，无需将线缆截断做端头处理，线缆可直接穿入夹座孔位后锁紧，大幅缩短现场安装的作业时长，尤其适合户外抢修、柜内改造等作业空间受限的场景。设计时针对压接块的接触面做了防滑齿槽处理，齿槽方向与线缆轴向垂直，可增大与线缆导体的接触摩擦力，避免大电流通过时线缆热胀冷缩导致的压接松动；所有螺栓的规格统一，现场安装仅需单一规格的内六角扳手即可完成全部锁紧作业，减少工具携带量。

　　夹体整体采用导电性能优异的铝合金材质做表面镀锡处理，既保证导电能力，又可避免户外潮湿环境下的氧化锈蚀，弯折段的厚度经过强度校核，可承受线缆自重带来的长期静载荷，以及短路电流通过时的电动力冲击，不会出现弯折变形、夹座错位的问题。在结构建模过程中，需要重点保证四个穿线孔的同轴度，以及每个螺栓孔与穿线孔的垂直度，避免压接时压块偏斜导致压接力不均；上下夹合面的配合间隙控制在合理范围，既保证开合时的操作便利性，又避免锁紧时间隙过大导致压块倾斜。底座安装孔的位置公差需要匹配行业通用的安装支架孔距，保证产品可直接替换同类型的老旧连接器夹，无需对原有安装结构做打孔改造。穿线孔的端口处做了倒角处理，穿线时不会刮伤线缆的绝缘层，避免绝缘破损带来的安全隐患。
