顶部调节式通孔微调电位器结构

　　在电路板级的电子装联设计场景里，这类顶部调节的通孔微调电位器是小信号校准、参数微调环节的常用被动元件，多数应用在需要出厂后现场校准参数的工控板卡、电源模块、信号调理电路中，区别于贴片式微调元件，直插通孔的封装形式在手工焊接、小批量试制、维修更换场景下的操作便利性更高，不需要专用的热风返修设备，普通电烙铁即可完成拆装作业。

　　从实际使用的功能来看，这类元件主要承担电路参数的微量调整作用，常见的应用场景包括电源模块的输出电压微调、信号采集回路的增益校准、阈值触发电路的动作点调整，不需要频繁操作，仅在设备调试、定期校准阶段通过顶部的一字槽进行阻值调整，调整完成后一般会点胶固定旋钮位置，避免设备运行过程中受振动、温漂影响导致阻值偏移，影响电路工作稳定性。

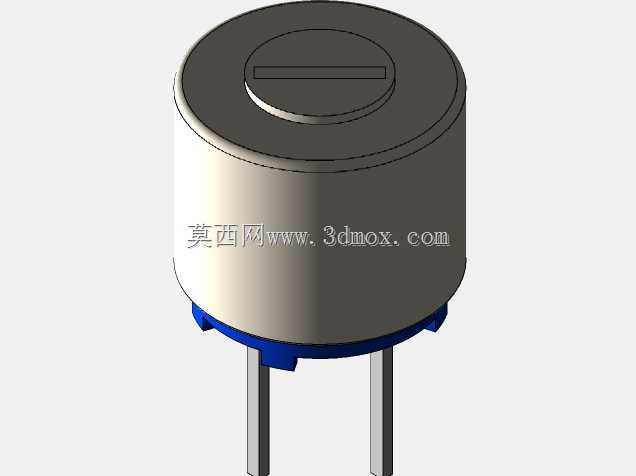

　　设计层面上，这款元件采用圆柱形主体结构，顶部预留一字型调节槽，调节槽做了下沉式设计，避免调节螺丝刀打滑刮伤元件周边的PCB走线或相邻元件，主体下部设置三个直插引脚，引脚间距符合标准通孔焊盘设计规范，可直接适配通用PCB设计软件的标准封装库，不需要单独定制焊盘尺寸。元件底部设置蓝色绝缘定位基座，基座上带有三个引脚导向凸台，插件时可以快速对准焊盘孔，同时基座可以垫高元件主体，避免元件金属外壳直接接触PCB板面的走线，降低焊接后短路的风险，也能减少波峰焊时焊锡沿引脚爬升污染元件内部调节结构的概率。

　　安装边界方面，元件主体为圆柱形态，直径尺寸适配常规10mm间距的元件布局要求，引脚长度满足2.0mm板厚的PCB透焊要求，焊接后引脚露出板面的长度控制在1.5-2.5mm区间，既保证焊接可靠性，也不会因为引脚过长导致背面元件安装干涉。顶部调节槽的高度比元件主体顶面低0.8mm，调节时使用直径2mm的一字螺丝刀即可操作，操作空间只需要在元件正上方预留3mm直径的无遮挡区域，不需要额外预留侧面操作空间，适合高密度排布的PCB板卡使用，能有效压缩板卡的整体占用面积。

　　从结构可靠性角度考虑，金属外壳采用拉伸成型工艺，接缝处做卷边密封处理，能阻挡日常使用环境中的灰尘、潮气进入元件内部的电阻基片区域，提升元件在工业现场环境下的使用寿命，引脚采用镀锡铜材质，可焊性符合无铅焊接的工艺要求，能兼容回流焊、波峰焊、手工焊等多种焊接工艺，不需要针对焊接温度做特殊的工艺调整。调节结构带有阻尼定位，每一次旋转调整都有清晰的档位触感，调整完成后自身的阻尼力矩可以抵抗常规工业设备的振动冲击，不会出现参数自行偏移的问题，在-40℃到125℃的工作温度区间内，阻值稳定性满足工业级电子设备的参数要求，不需要额外增加温度补偿电路即可适配多数工业场景的使用需求。

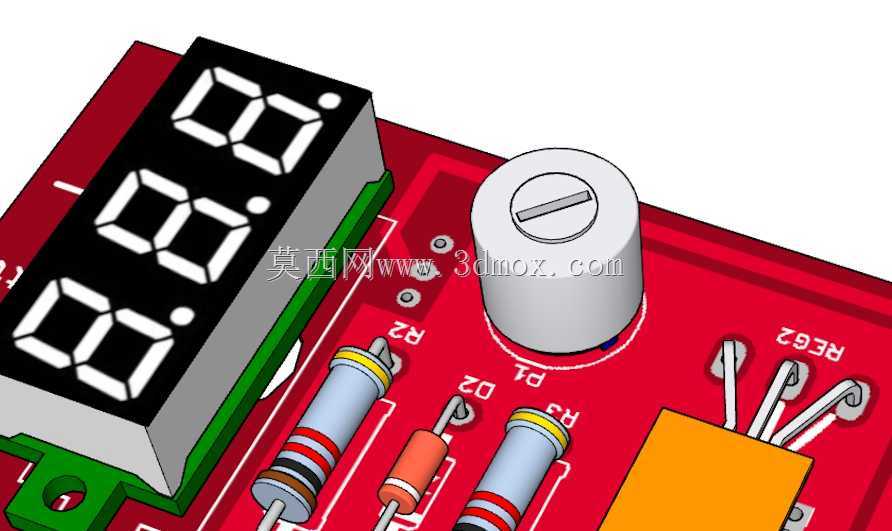

　　在PCB布局设计时，这类元件通常会布置在板卡边缘或者调试接口附近，方便调试人员不用拆开设备整体外壳就能完成参数校准，同时要注意远离板卡上的大功率发热元件，避免长期高温烘烤导致内部电阻基片老化，影响参数精度。建模过程中需要准确还原引脚的位置度、主体的直径高度、顶部调节槽的尺寸，确保导出的PCB封装能和实际元件完美匹配，避免出现插件时引脚对不准、元件外壳和周边结构件干涉的问题，同时要预留出调节螺丝刀的操作空间，在结构设计阶段就核对元件顶面到设备外壳的距离，确保外壳上预留的调节孔位置和元件调节槽精准对齐，不用拆开外壳就能完成现场校准作业。
