医疗器械内部腔体支撑结构设计方案

　　在临床诊疗设备的结构开发环节，内部腔体的支撑与管路排布设计，直接决定了设备运行的稳定性与后期维护的便捷性，本次呈现的结构方案，针对中小型体外诊断类医疗器械的内部安装需求做了定向优化。从实际应用场景来看，这类结构多用于样本检测、试剂输送类医疗设备的内部承载，设备日常运行时需要在封闭腔体内完成试剂管路排布、检测元件固定、流体通路衔接等功能，对结构的空间利用率、安装容错率都有较高要求。

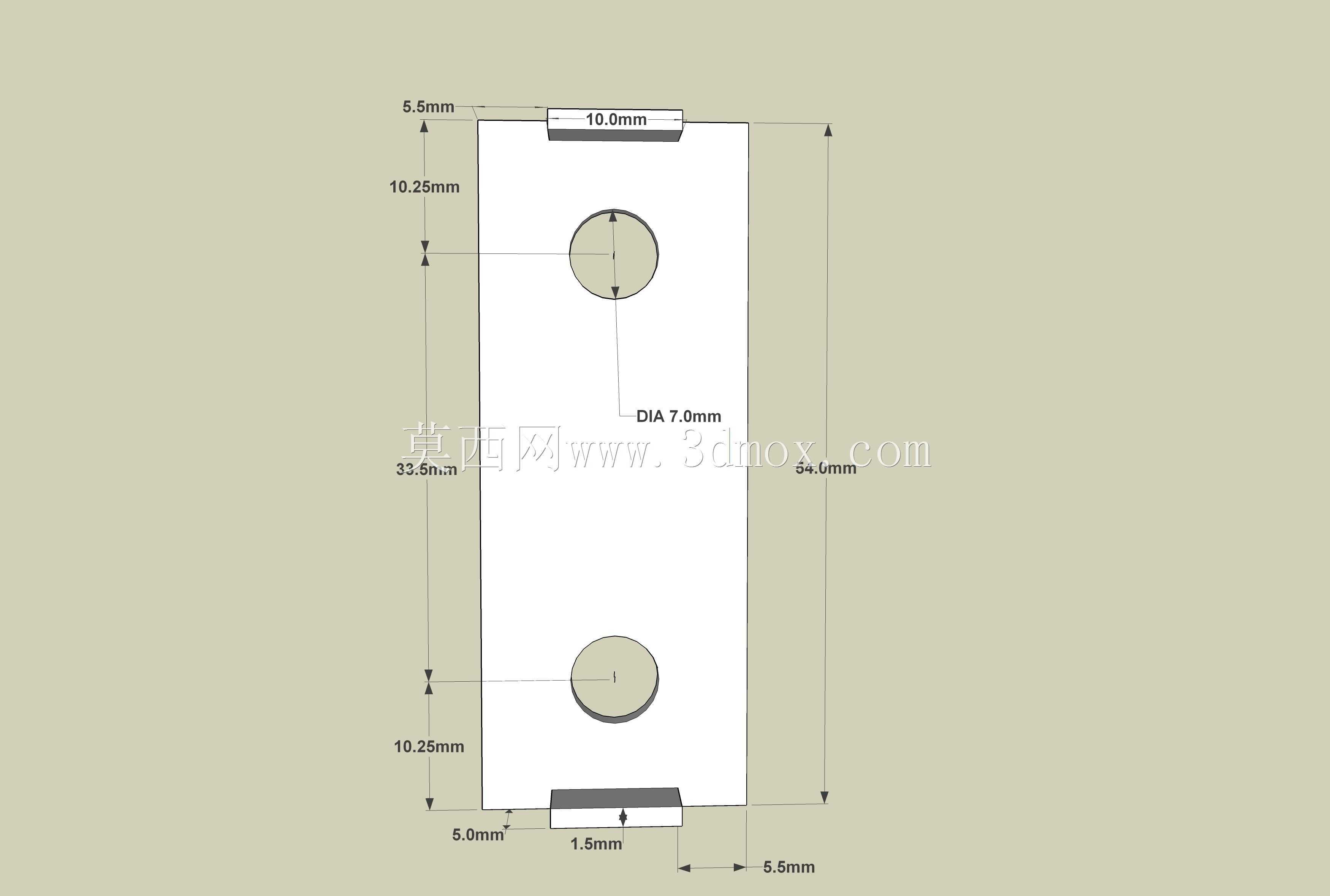

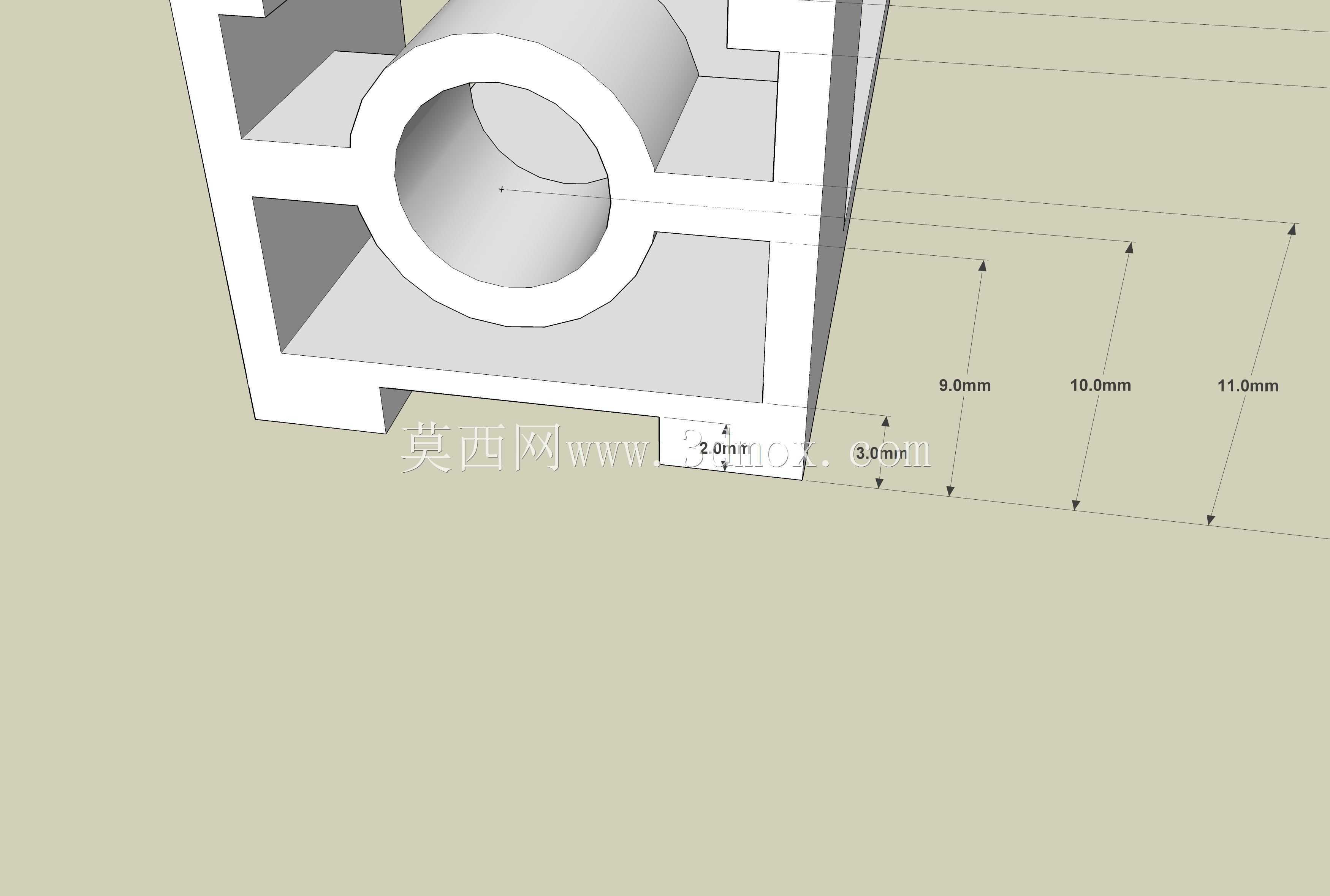

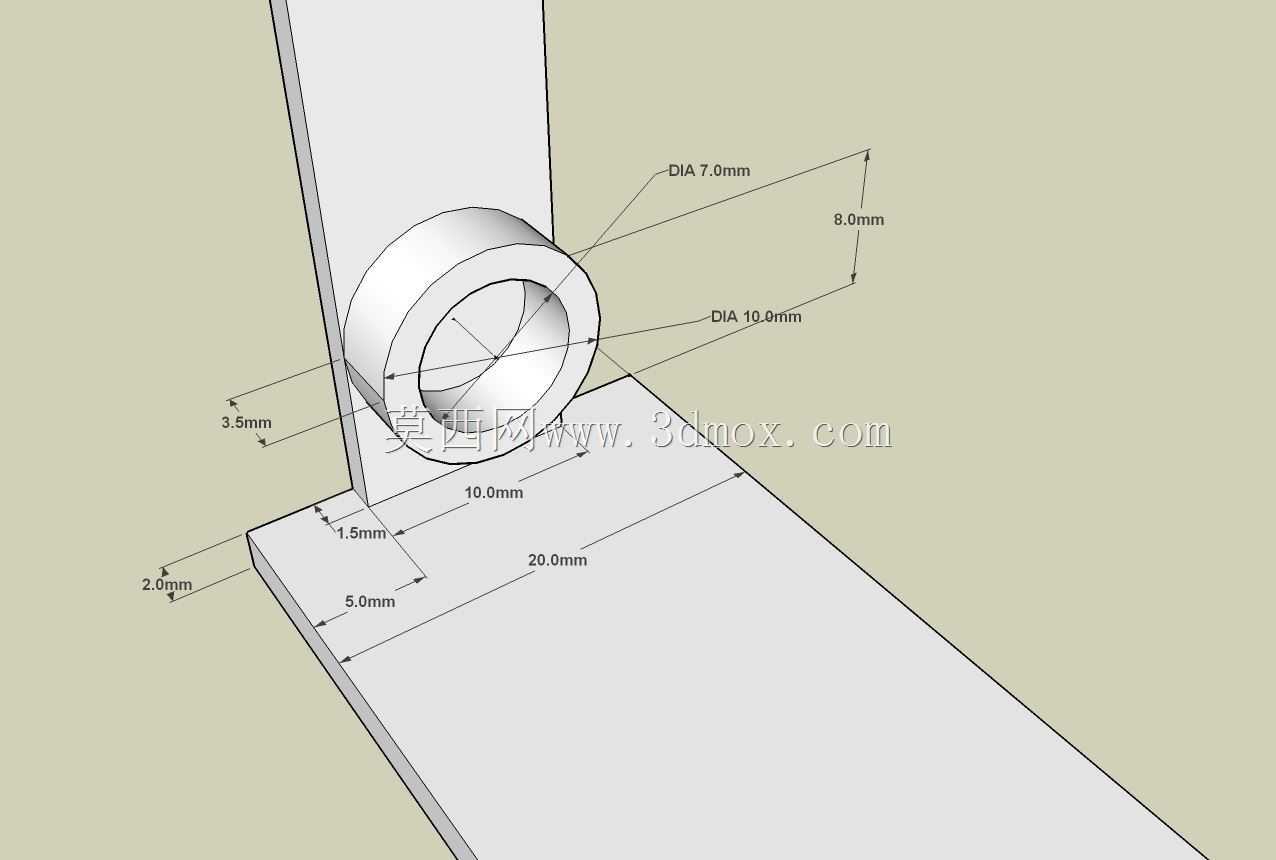

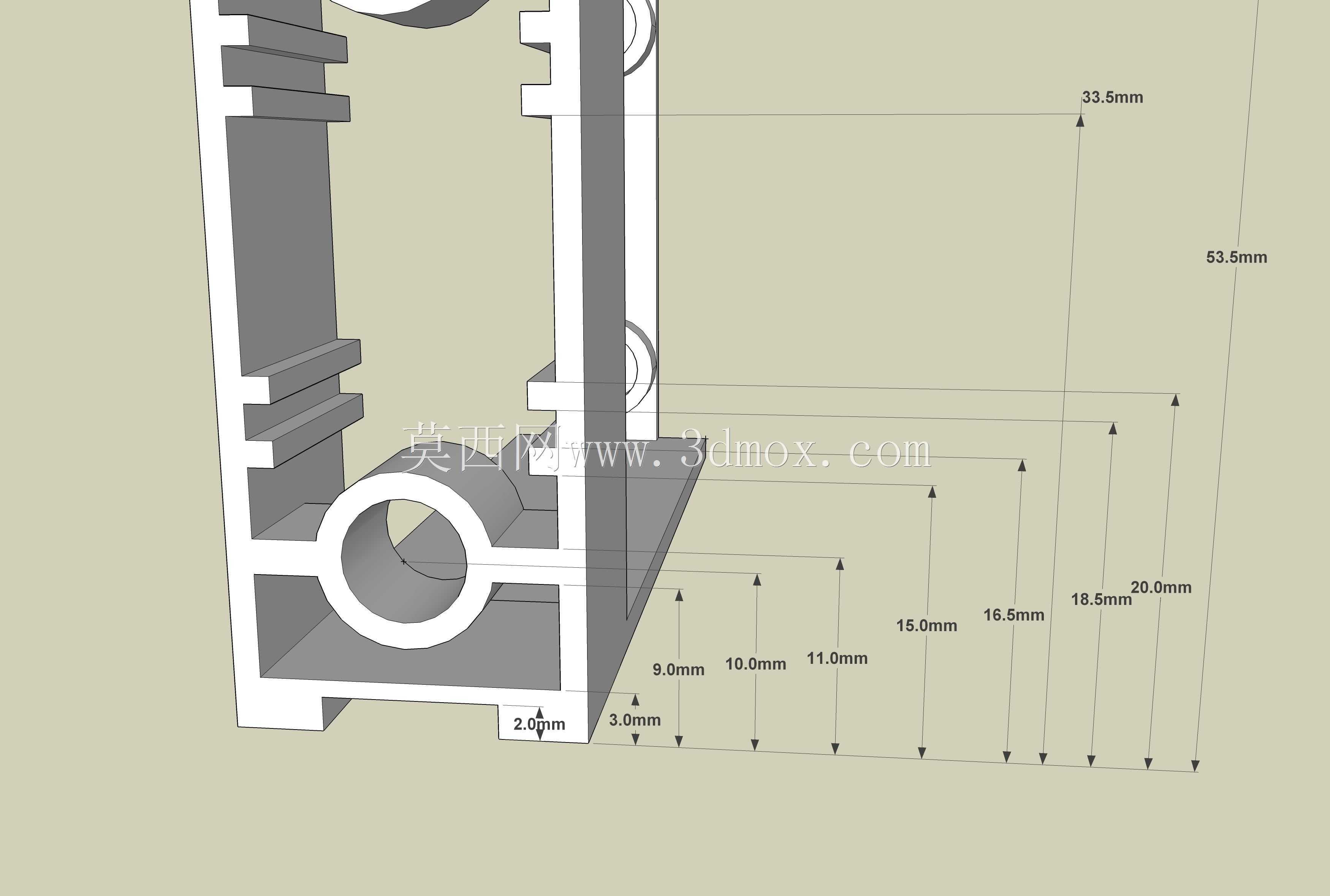

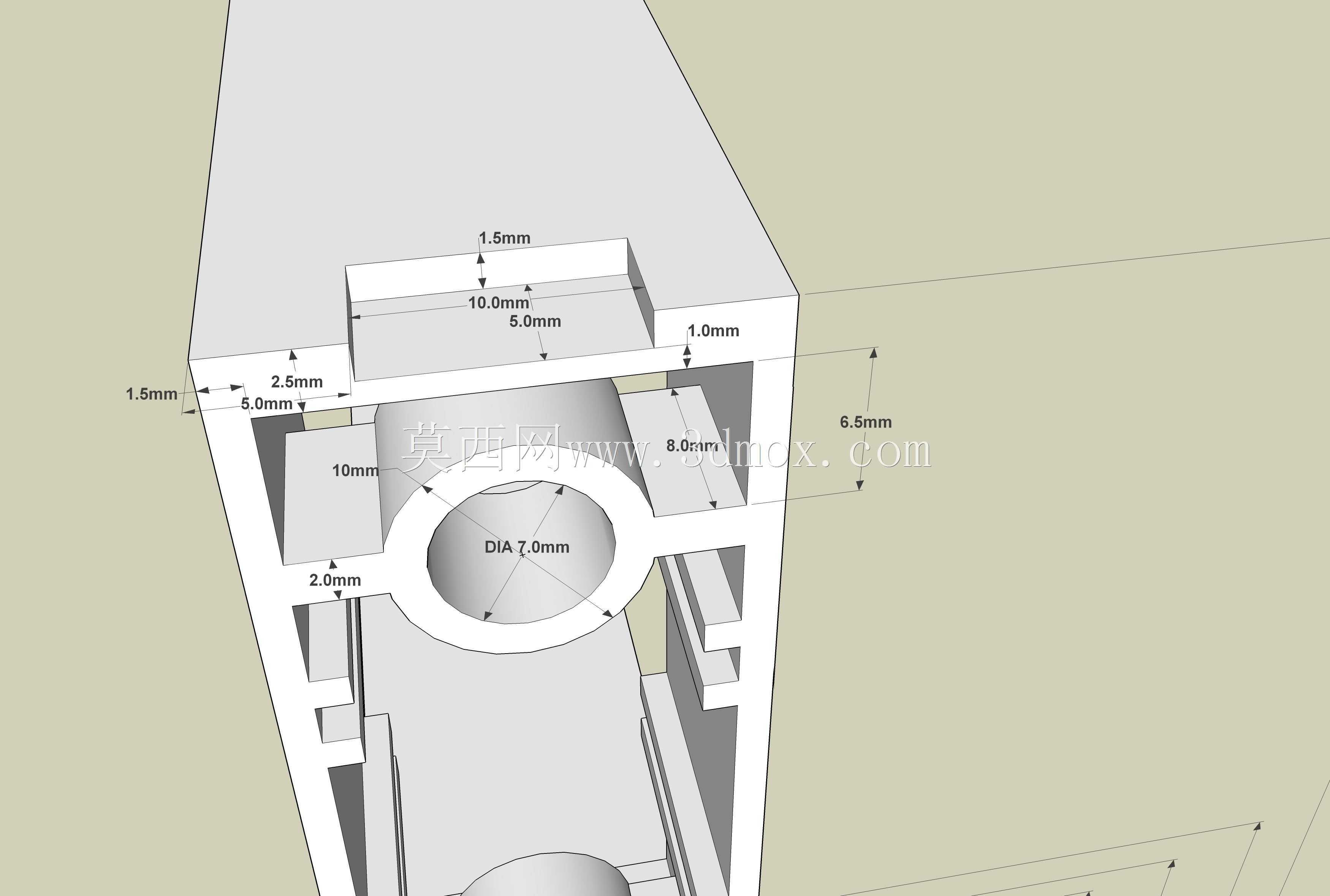

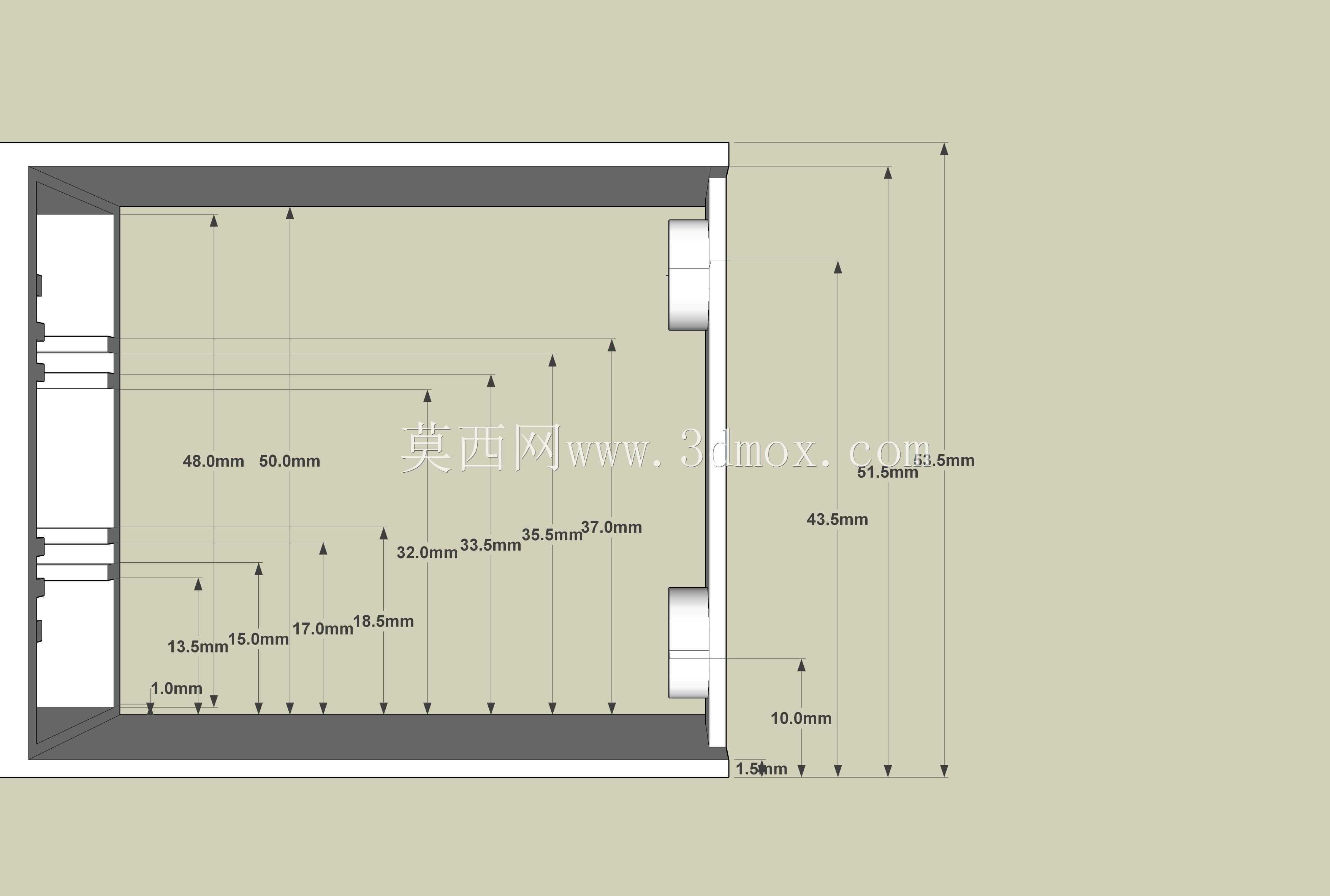

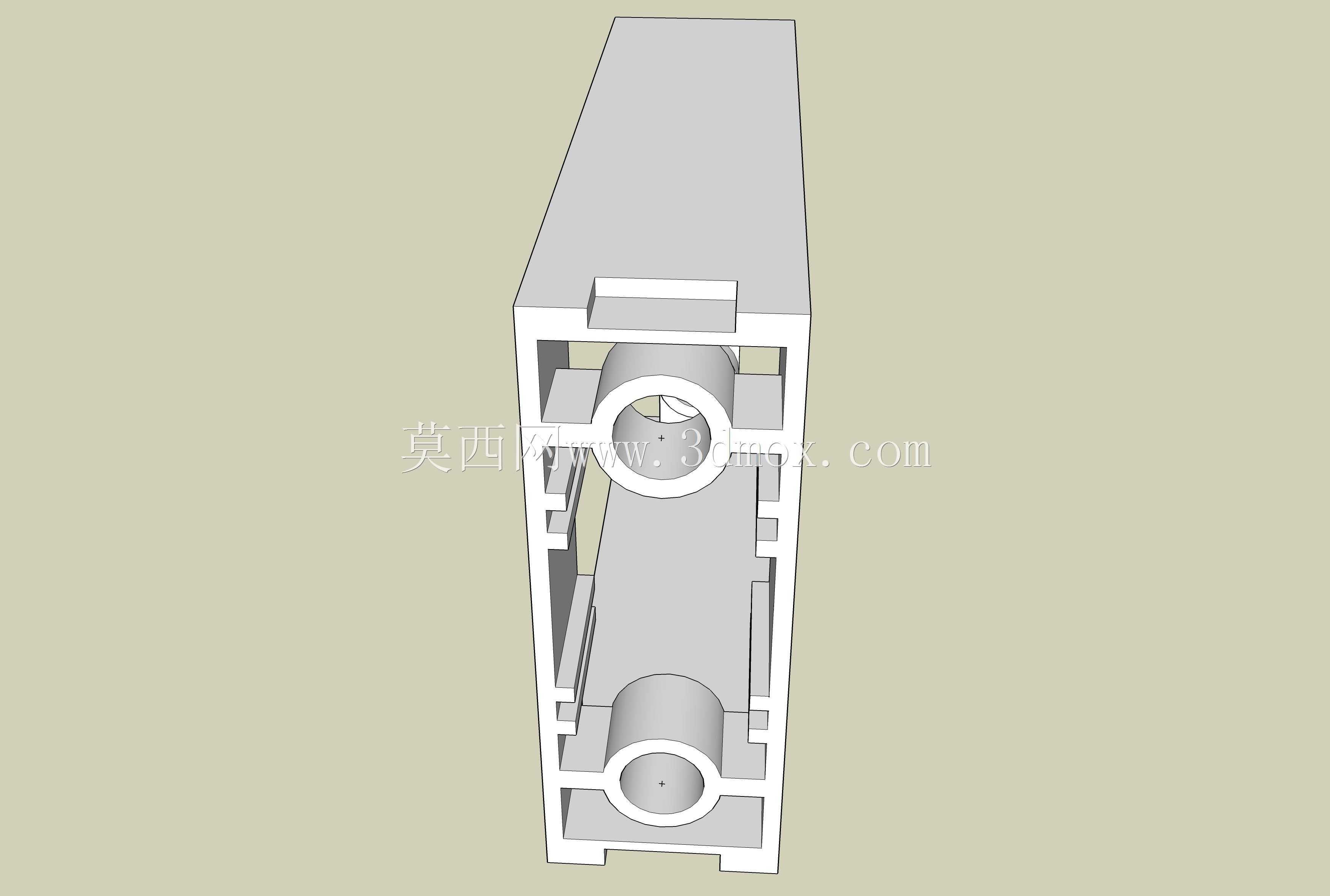

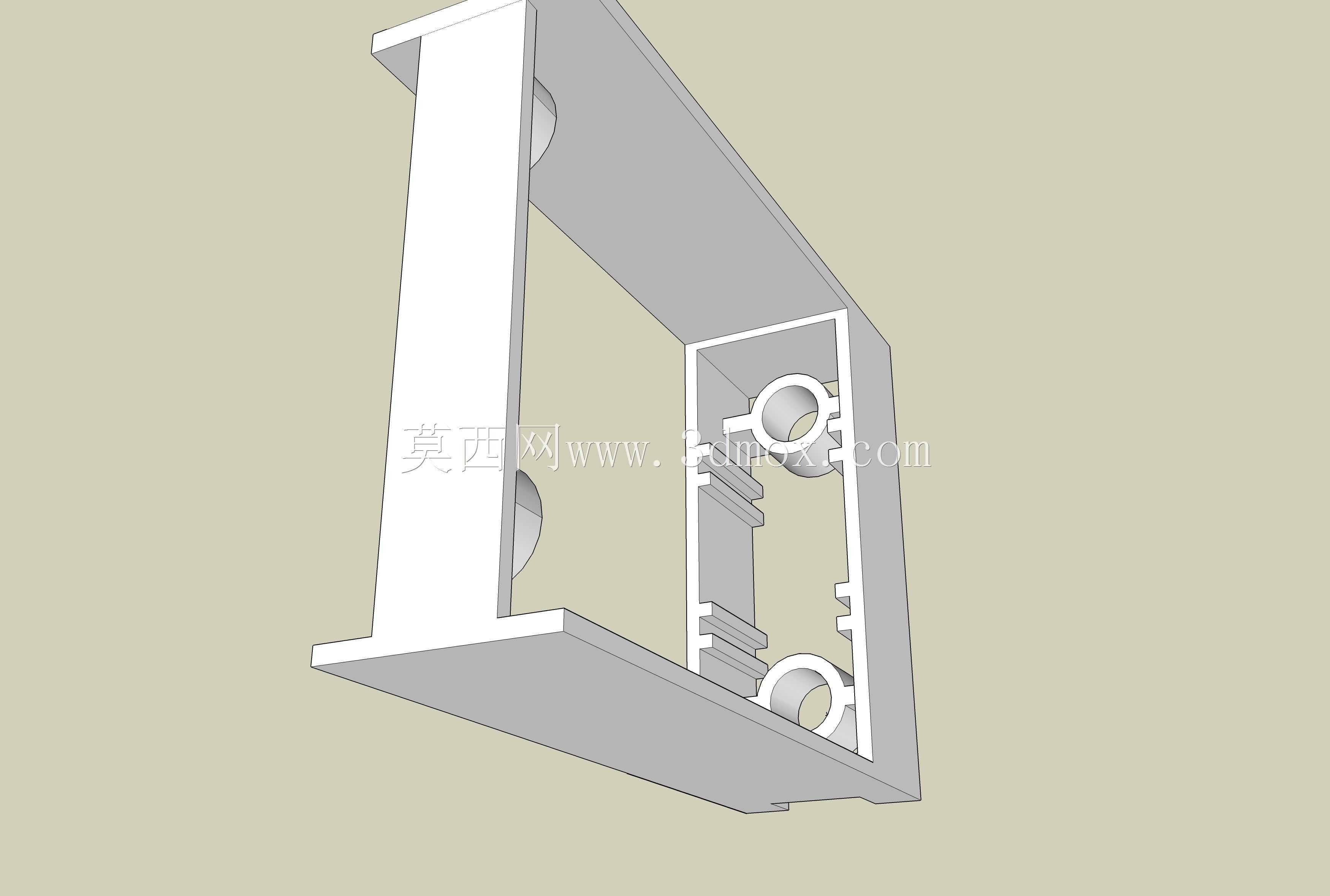

　　从功能特性上看，该结构采用一体化框架式承载设计，主体为矩形截面的长条形腔体，侧壁做了分层式卡槽预留，可直接卡接固定管路固定座、线路隔板、检测模块安装板等附属配件，无需额外打孔攻丝，减少装配环节的加工工序。腔体内部设置了两处同轴圆形管路安装位，上下排布的位置刚好匹配流体检测设备的试剂进样、出样管路走向，圆形安装位的内径公差控制在合理区间，可适配常规规格的医用流体管路，安装位周边做了加厚处理，避免管路长期插拔造成的结构开裂。

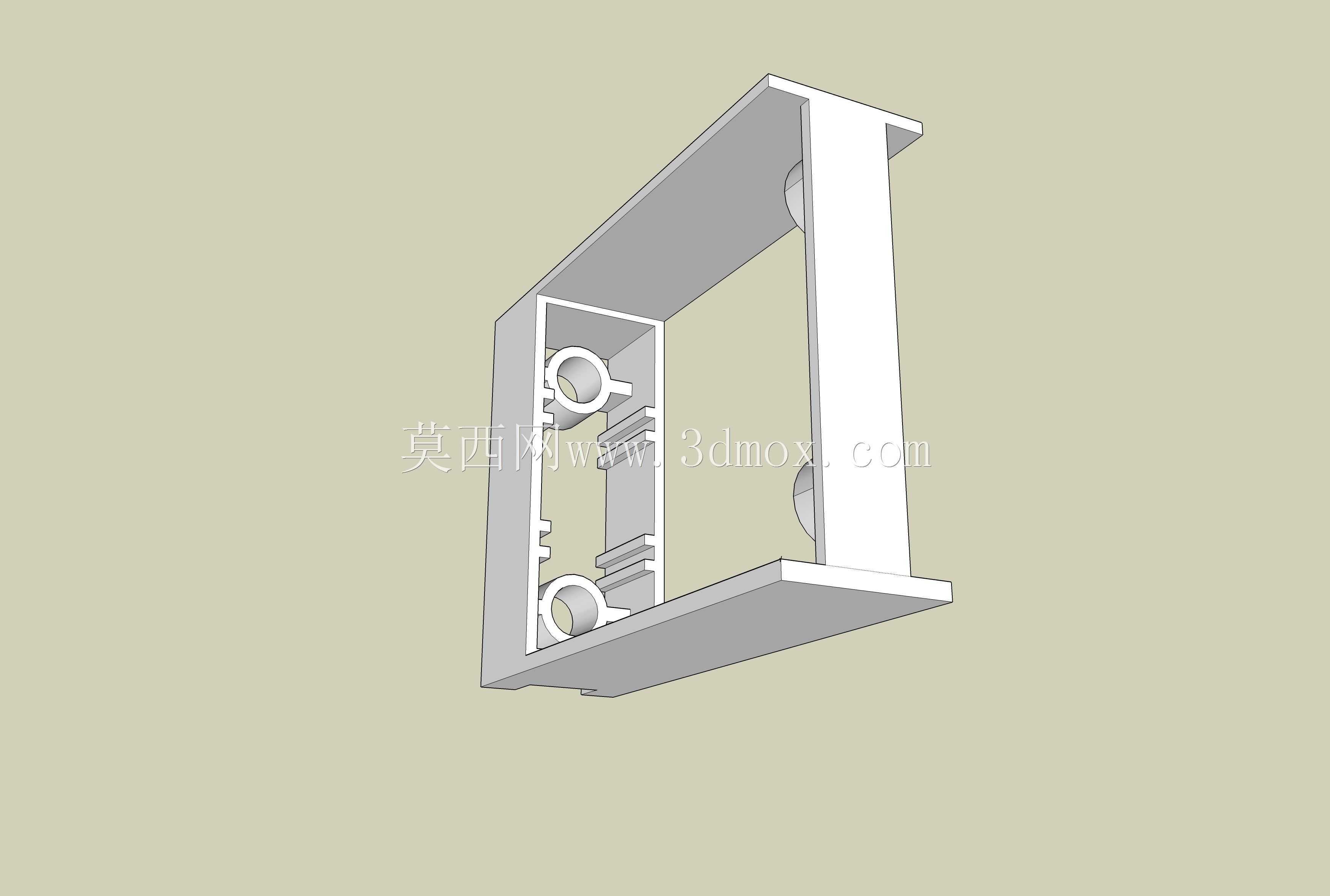

　　设计思路上，优先考虑了医疗设备的清洁需求与装配效率，腔体所有内角均做了圆弧过渡处理，不存在清洁死角，符合医疗器械的卫生设计规范，日常消毒擦拭时不会残留污渍。框架侧壁的镂空卡槽采用等间距排布，不同功能的模块可根据实际布线、布管需求调整安装位置，不需要重新开模制作结构件，能适配同系列不同配置的设备型号，减少结构件的开模成本。腔体两端预留了对接法兰的安装止口，可与设备的进出样端面板直接贴合密封，止口处的台阶尺寸经过匹配计算，装配后可达到基础的防尘防溢要求，避免试剂渗漏到设备其他区域造成电路故障。

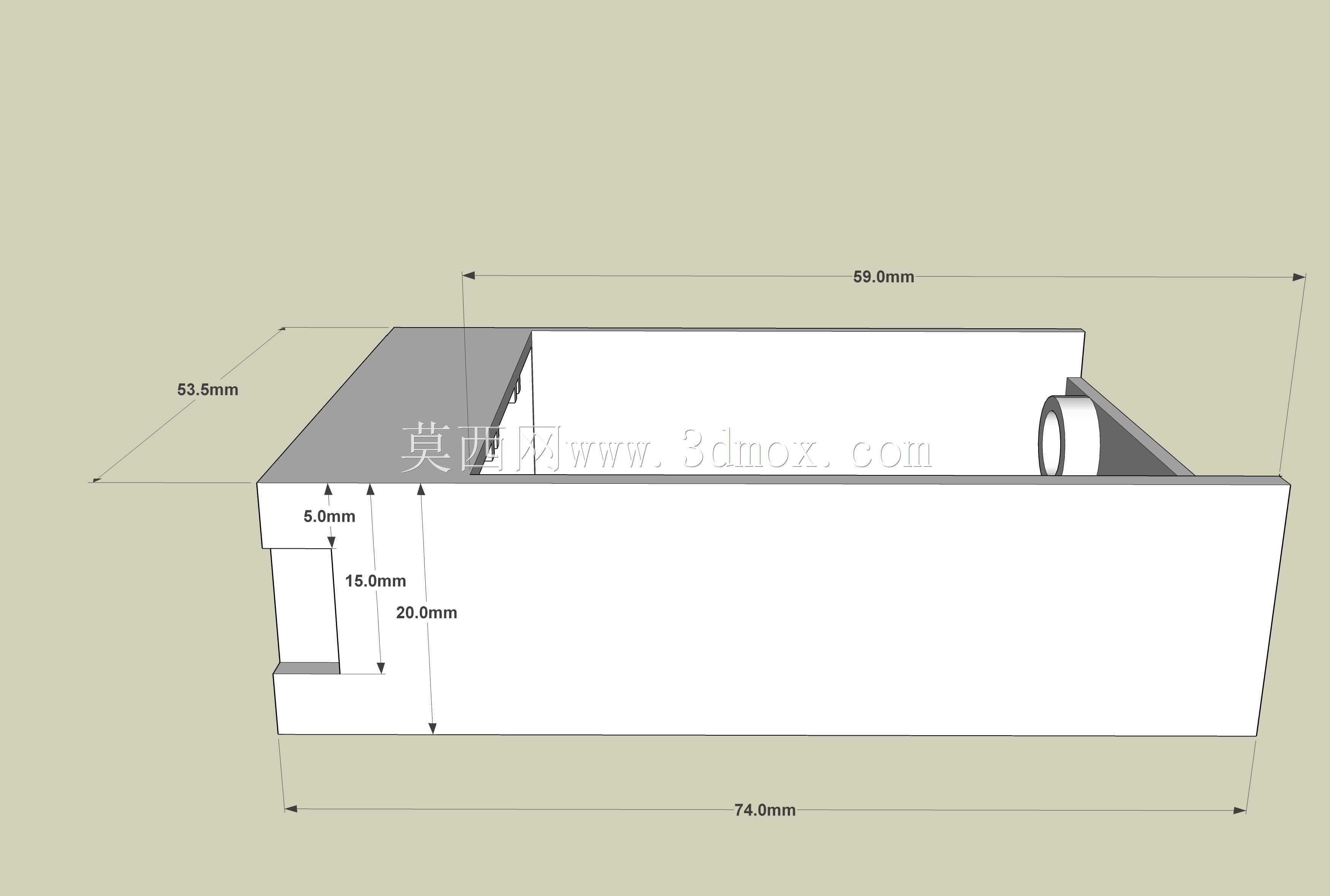

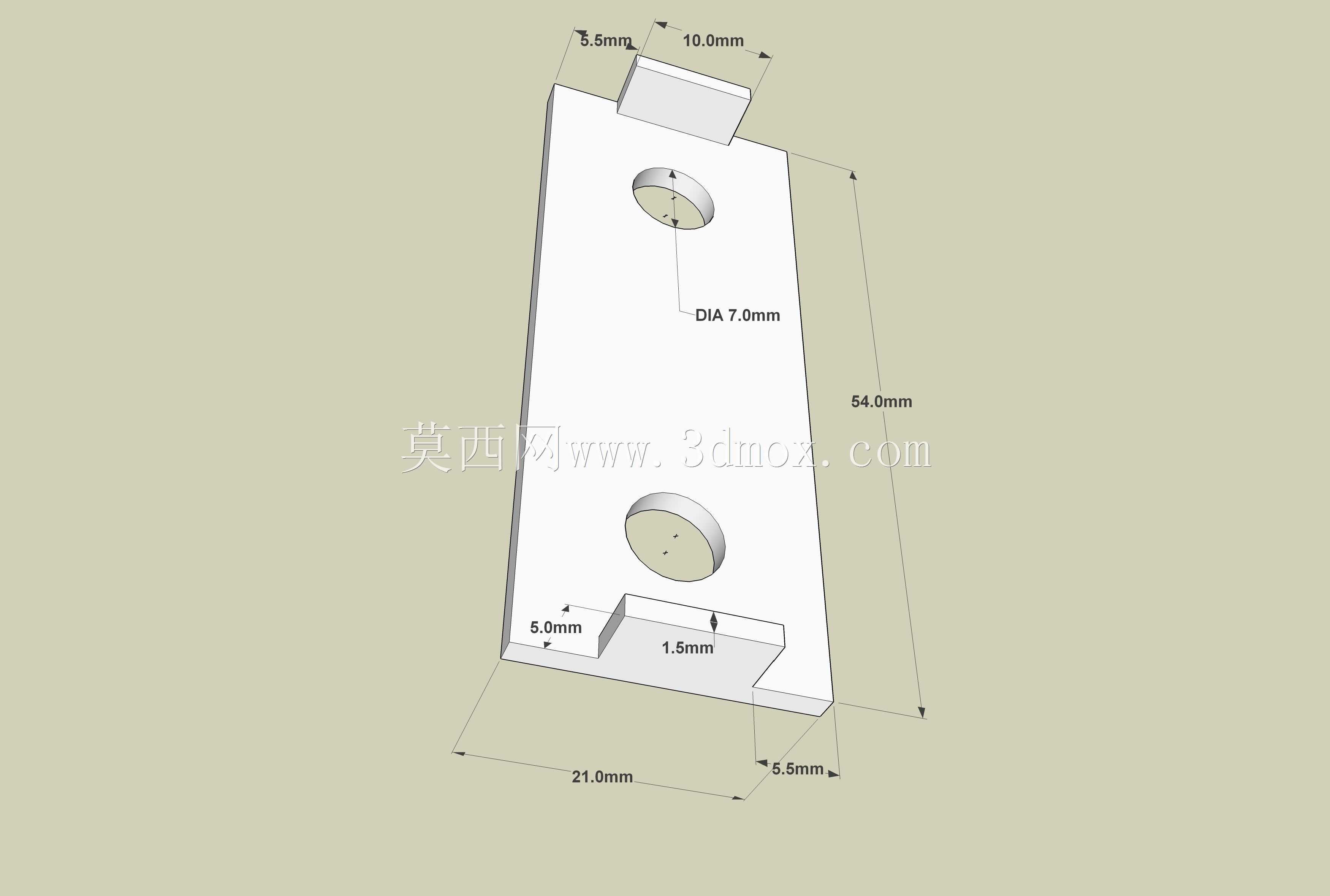

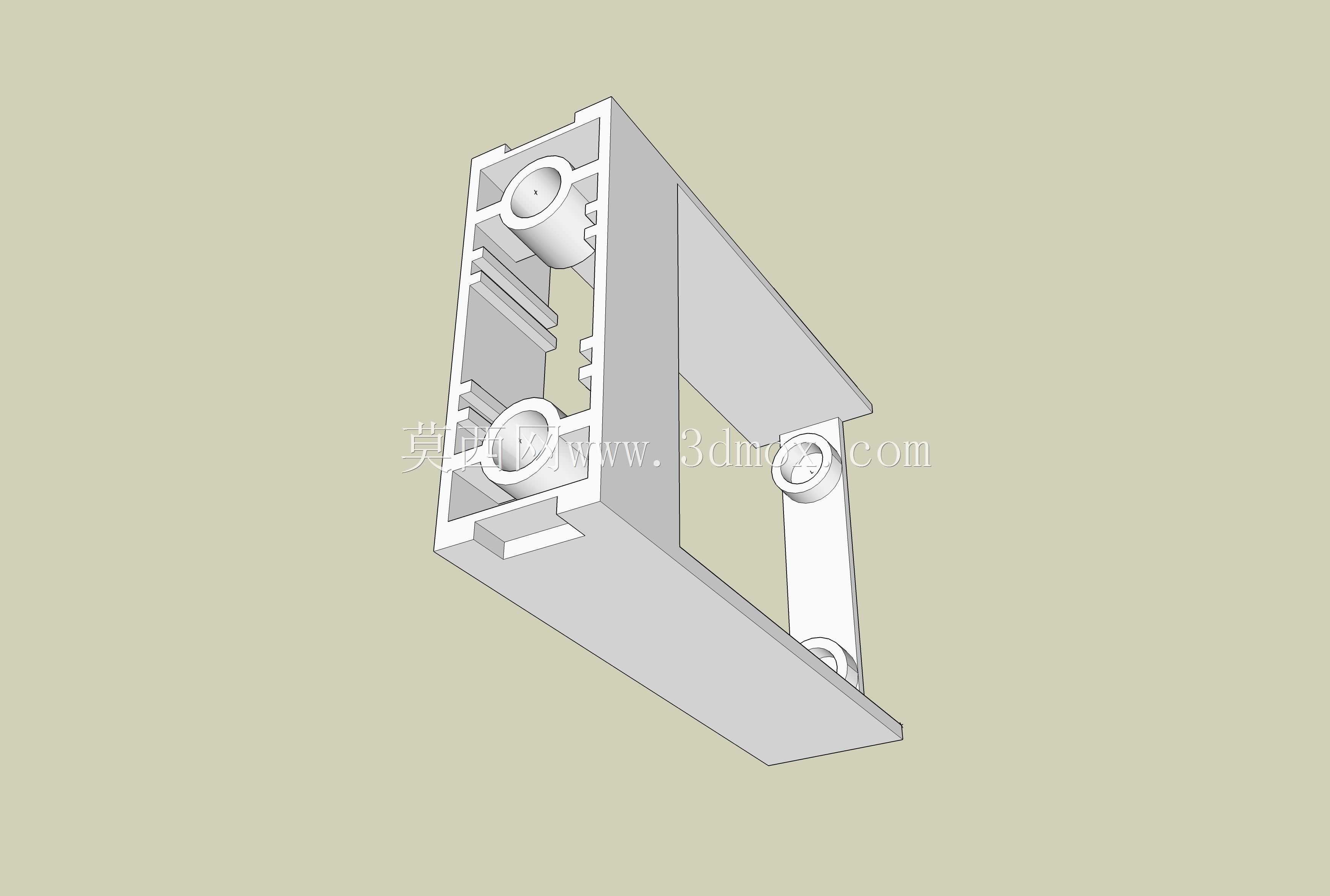

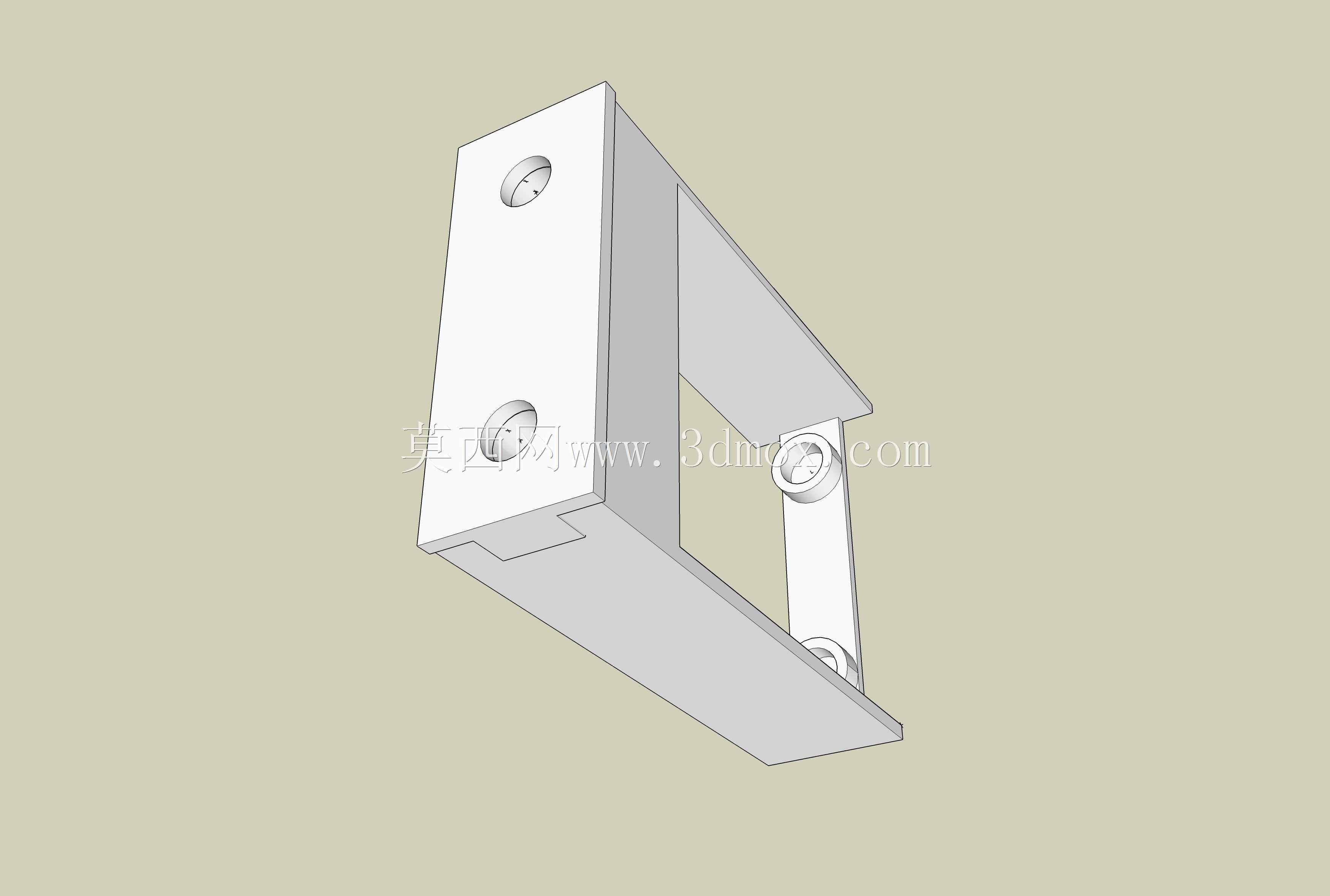

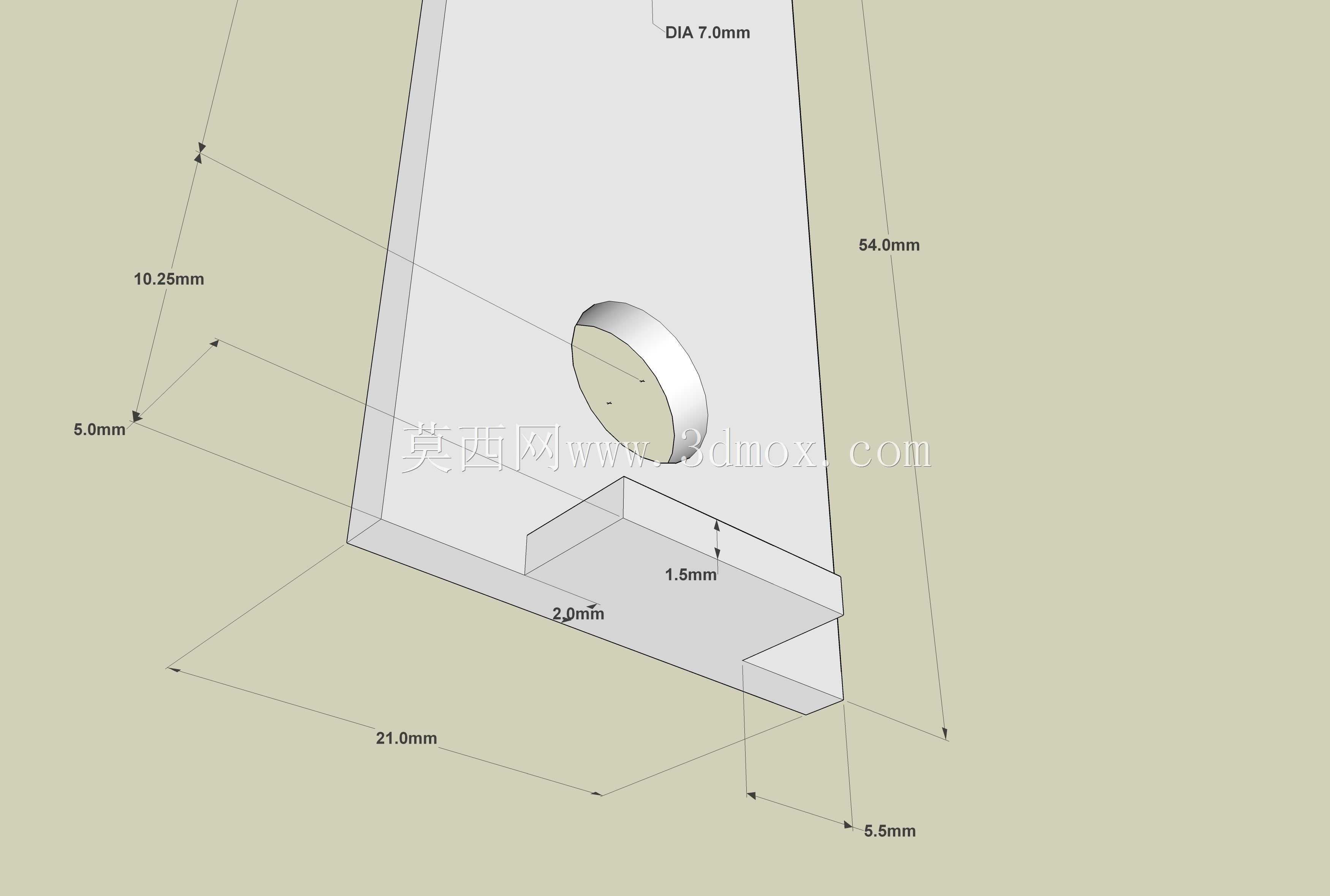

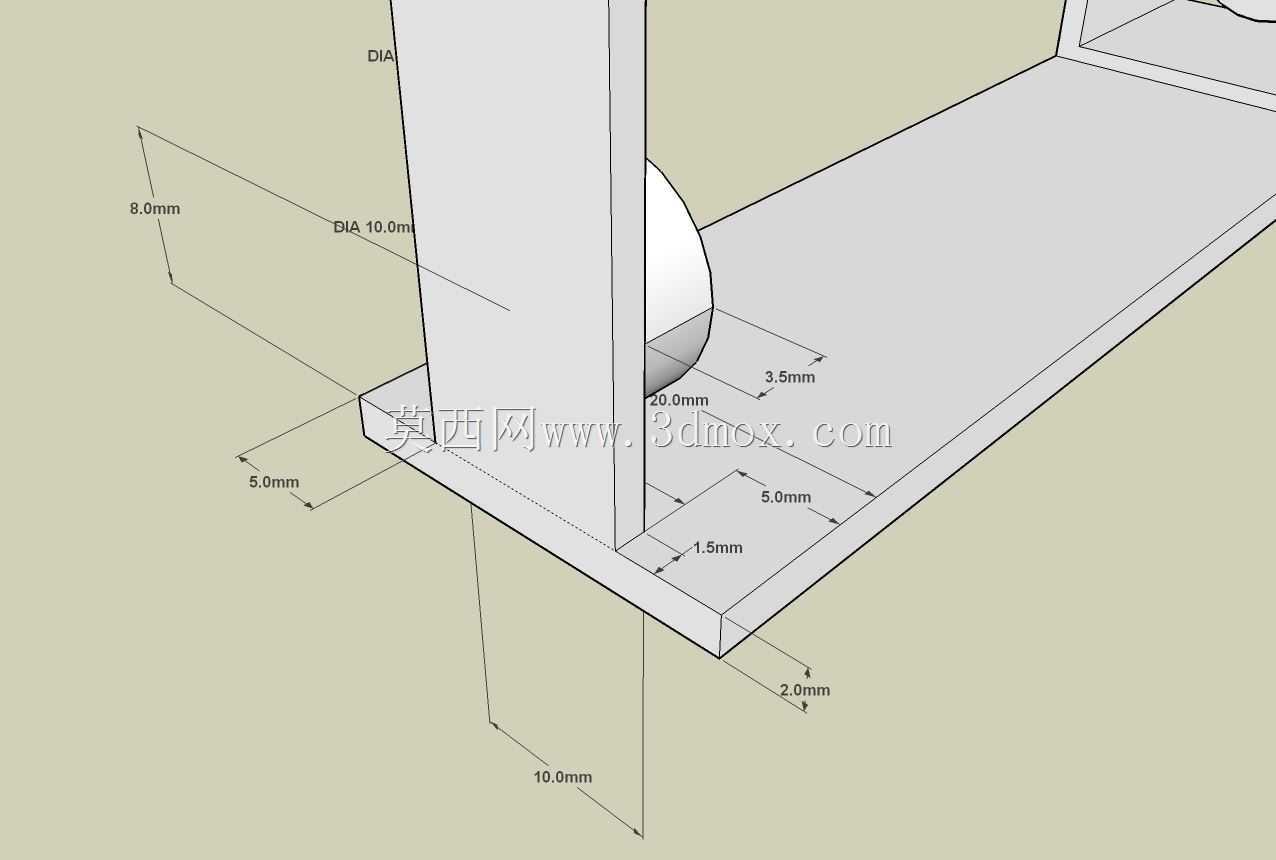

　　从外形尺寸与安装边界来看，该结构整体为狭长型矩形体，宽度方向尺寸控制在较小范围，可嵌入设备内部的侧边安装腔，不会占用核心检测模块的安装空间；长度方向可根据设备的管路行程需求做同比例缩放，结构的截面尺寸保持统一，缩放后不需要调整配套卡槽、安装位的相对位置，可直接复用原有配件。安装时仅需要通过腔体上下端面的预留固定孔，与设备的内部支撑梁锁付即可，固定孔的位置做了沉头处理，锁付后螺丝头不会突出结构表面，避免干涉后续的模块安装。

　　实际装配验证中，该结构的分层卡槽可同时容纳流体管路、信号线路、屏蔽隔板三类配件，不同功能的部件通过卡槽分层隔离，避免管路与线路长期接触造成的线路老化加速问题，也能减少流体管路温度变化对信号检测元件的精度干扰。两处圆形管路安装位的同轴度经过校准，管路穿入后不会出现弯折死角，能保证试剂输送的流速稳定，减少管路内的气泡残留，提升检测结果的准确性。结构的壁厚经过受力仿真验证，在常规的设备运输振动、日常操作受力条件下，不会出现形变开裂，可满足医疗设备全生命周期的结构强度需求。
