高精度液体涡轮流量传感器结构设计

　　在流体输送管控、工业制程参数采集、商用饮品设备配比、小型液压系统状态监测这类场景里，精准的流量数据采集是整个系统稳定运行的核心前提，很多现场调试阶段出现的配比失准、流量波动、计量偏差问题，追根溯源往往是流量检测元件的安装适配性、结构可靠性没有匹配现场工况。这款流量检测元件的结构设计，从一开始就瞄准了小通径管路的紧凑安装需求，没有沿用大口径流量计的笨重壳体结构，而是把流体通道、检测腔体、信号输出接口做了高度集成化的布局。

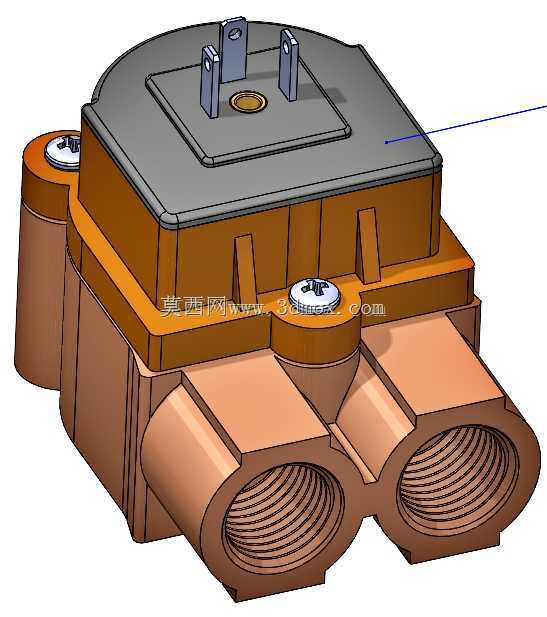

　　从结构细节来看，主体下部采用对称双内螺纹管路接口，接口螺纹的同轴度公差控制在0.1mm以内，能直接和同规格的金属管路、食品级软管接头做硬连接，不需要额外加装过渡转接头，安装时只要保证两端管路的支撑强度足够，不会因为管路拉扯导致接口密封失效。上部的检测腔体采用阶梯式分层结构，下层是和流体通道直接连通的叶轮安置腔，腔体内壁做了圆弧导流过渡，避免流体进入腔体时产生紊流影响叶轮转动精度，中层是信号发生模块的密封安置区，采用环氧树脂灌封加橡胶密封圈的双重密封结构，能承受常规工况下1.6MPa的管路静压，不会出现流体渗入电路区的故障。

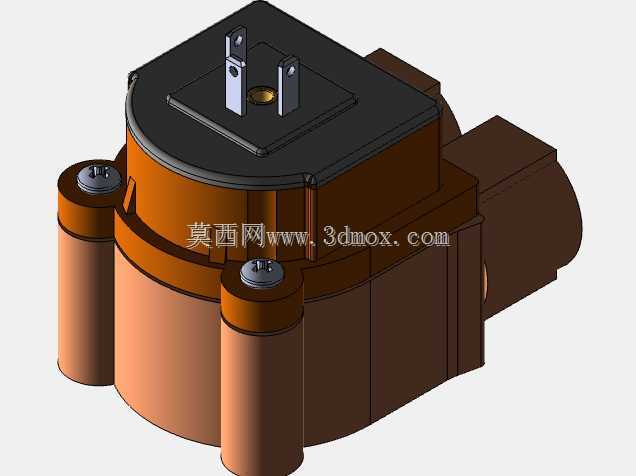

　　顶部的电气插针采用直立式布局，插针间距做了标准化设计，能直接匹配市面上通用的接插件，不需要单独定制接线端子，现场布线时可以快速完成插拔连接，减少接线出错的概率。在实际功能实现上，这款元件依靠流体流过时推动腔体内的精密叶轮转动，叶轮上嵌合的磁体每转动一周就会被上部的霍尔元件捕捉到信号，输出对应频率的脉冲信号，脉冲频率和流体流速呈线性对应关系，后端控制系统只要采集脉冲数量就能换算出累计流量，采集脉冲频率就能得到实时流量数据，这种检测原理的压损非常小，不会对管路本身的流体输送效率造成明显影响，哪怕是低流速工况下也能保持稳定的信号输出，不会出现小流量丢脉冲的问题。

　　设计过程中特意把壳体的棱角位置都做了圆角过渡处理，一方面是避免安装时尖锐棱角划伤操作人员，另一方面也减少了壳体应力集中点，在长期受管路振动影响的工况下，不会出现壳体开裂的问题。安装边界方面，这款元件的整体外轮廓尺寸适配小空间安装场景，两个管路接口的中心距、上部插针的安装高度都做了尺寸校核，在周围预留10mm操作空间的前提下就能完成拆装维护，不需要拆解周围的其他管路配件，后期维护时只要拧下两端的管路连接螺母，就能把整个元件从管路上拆下来，清理腔体内的杂质或者更换易损件都非常方便。针对不同流体介质的适配性，接触流体的腔体部分采用耐腐材质加工，既能适配普通的清水、冷却液介质，也能在弱酸碱的流体管路中长期使用，不会出现腔体腐蚀导致的计量精度下降问题。在结构建模阶段，所有配合面的公差都做了分层设置，转动部件和腔体之间的配合间隙控制在合理范围，既不会因为间隙过大导致流体漏流影响计量精度，也不会因为间隙过小导致叶轮卡滞，哪怕流体里带有少量微小杂质，也能顺着流体通道排出，不会轻易造成叶轮卡死。
