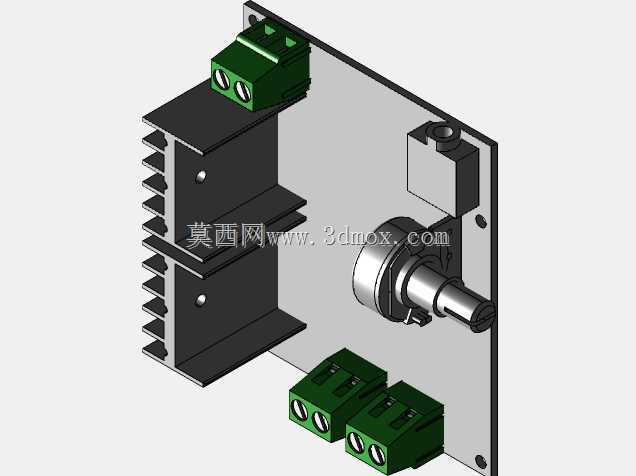

TDA2030双声道14W功放DIY套件结构

　　功率放大核心器件TDA2030的安装位置紧贴PCB边缘，配套的铝制散热鳍片采用垂直排布的齿状结构，直接通过螺丝固定在器件的散热面上方，鳍片的朝向顺着空气自然对流的方向设置，能够在无强制风冷的条件下，将满功率工作时产生的热量快速散出，避免器件因过热出现性能衰减甚至热损坏。接线端子的排布做了明确的功能分区，电源输入端子单独设置在PCB的一侧，采用大电流规格的绿色栅栏式接线端子，能够适配较粗的电源引线，减少大电流工作下的引线压降；左右声道的扬声器输出端子集中排布在PCB的另一侧，同样采用同规格的栅栏式端子，接线时无需额外焊接，直接通过端子的压接螺丝即可固定引线，大幅降低DIY装配的操作门槛。这套音频功率放大套件的结构设计，完全围绕小功率桌面音频放大场景的实际使用需求展开，适配个人DIY音频制作、小型桌面音箱改装、嵌入式音频模块集成等常见应用场景，能够为4-8欧姆阻抗的扬声器提供每声道14W的连续功率输出，满足近场听音环境下的音量与音质驱动需求。从结构布局来看，整套组件采用60x70毫米规格的PCB作为安装载体，所有元器件的排布充分考虑了散热、接线操作、安装固定的多重工程需求，没有出现冗余的空间浪费，也预留了足够的操作间隙避免装配干涉。

　　信号输入与音量调节的电位器设置在PCB的侧边，金属轴套伸出PCB安装平面之外，装配完成后可以直接在设备外壳上露出调节旋钮，无需额外加装传动结构，操作路径直接顺畅。整套结构的安装边界控制十分规整，所有元器件的最高突出高度不超过散热鳍片的顶端，最低面与PCB底面齐平，既可以直接通过PCB四角的安装孔固定在设备外壳内部的安装柱上，也可以额外加装绝缘隔离柱避免PCB底面与金属外壳接触造成短路。设计过程中充分考虑了DIY用户的装配容错性，所有接插件的引脚间距都做了防呆设计，不同功能的端子引脚定义不会出现插反的可能，散热片的固定孔位与器件安装孔完全同轴，不需要额外的对位调整即可完成装配。

　　电位器的固定螺母与PCB之间预留了足够的间隙，装配外壳面板时可以通过螺母直接锁紧面板，不需要额外增加固定支架。从实际使用的角度出发，这套结构的布局还规避了小功率功放常见的干扰问题，电源输入回路与信号输入回路在PCB上做了物理分区，大电流的功率输出走线远离小信号的输入走线，减少了工作过程中出现电流声干扰的可能。散热片的安装位置远离信号输入端子，避免金属散热件对小信号产生耦合干扰。所有外接引线的接线方向都朝向PCB的外侧，装配完成后所有引线都可以顺着外壳的出线口自然引出，不会出现引线弯折挤压元器件的情况。

　　对于结构设计从业者而言，这类小型电子功能套件的三维建模，核心不在于复杂曲面的构建，而在于精准还原每个元器件的安装位置、外形尺寸、操作间隙，确保建模完成后导出的装配图纸能够直接用于外壳适配、安装孔位定位，避免实际装配时出现干涉。建模过程中需要重点把控散热片的齿片间距与厚度、接线端子的压线螺丝操作空间、电位器轴的伸出长度与直径、PCB的安装孔位坐标这些核心尺寸，哪怕出现1毫米的偏差，都可能导致实际装配时外壳无法对位、接线操作空间不足、旋钮无法正常安装等问题。这套结构的尺寸控制十分紧凑，在60x70毫米的有限PCB面积内，完整集成了功率放大、散热、接线、调节所有功能模块，没有多余的结构冗余，既适合个人DIY爱好者直接打样制作，也适合作为小型音频设备的内置功放模块直接集成使用，不需要再额外做结构上的大幅修改。
