适配树莓派5带主动散热卡扣式保护外壳

　　这款适配树莓派5的保护外壳，主要面向嵌入式开发、小型工控终端搭建、DIY电子项目制作等场景使用，日常在桌面级开发测试、小型边缘计算节点部署、学生电子实训作业搭建等场景中，能够为核心板提供可靠的物理防护，同时兼顾长时间高负载运行下的散热需求。从实际使用的角度出发，嵌入式单板在裸露使用时，很容易因为桌面杂物磕碰、接线时的外力拉扯、积灰落尘等问题出现引脚弯折、元件虚接、短路等故障，这款外壳的核心作用就是将核心板完全包覆在结构内部，仅预留出必要的接口与散热通道，在不影响单板正常功能使用的前提下，隔绝外界物理损伤与粉尘侵入。

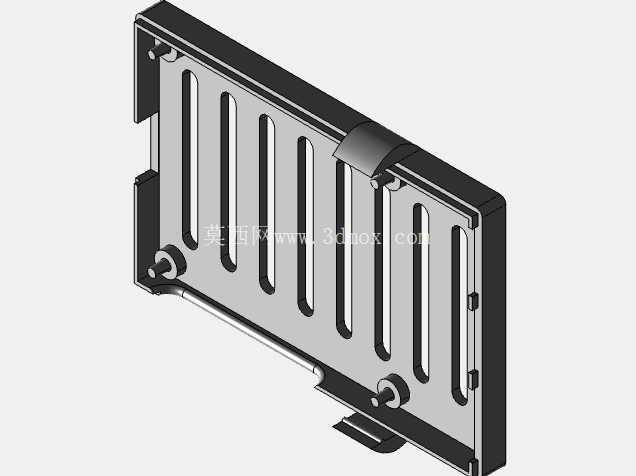

　　结构设计上采用卡扣式拼接方案，没有使用额外的螺丝紧固件，拆装时不需要借助螺丝刀等工具，直接通过壳体上预设的卡扣卡槽配合即可完成上下壳的锁紧固定，日常需要更换单板、外接扩展模块或者清理内部积灰时，徒手就能完成拆装操作，相比螺丝固定的外壳结构，省去了螺丝丢失、滑牙的麻烦，也降低了拆装过程中螺丝掉落刮伤电路板的风险。壳体上半部分做了长条形的开槽设计，一方面可以作为内部主动冷却器的出风通道，让散热气流能够顺畅排出壳体外部，避免热空气在壳体内淤积导致散热效率下降，另一方面也能直观观察到内部冷却模块的运行状态，出现风扇停转等异常时可以第一时间发现。

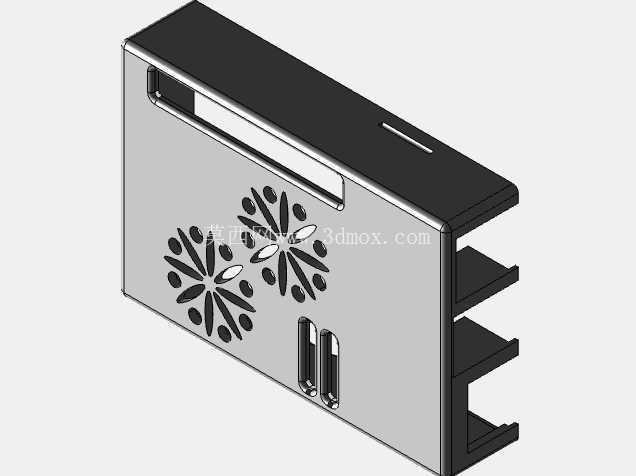

　　壳体正面设计了两组花瓣状的通风开孔，开孔位置刚好对应核心板上主控芯片、内存颗粒等主要发热元件的区域，主动冷却器产生的气流可以通过这些开孔形成完整的进出风循环，带走核心元件工作时产生的热量，相比全封闭无主动散热的外壳，在树莓派5持续高负载运行视频解码、数据采集、边缘计算等任务时，能够将核心元件的温度控制在合理区间，避免因为过热出现降频、运行卡顿甚至死机的问题。开孔的尺寸经过反复调整，既保证了通风面积足够支撑散热需求，又不会因为开孔过大导致外界的细小杂物、金属碎屑轻易进入壳体内部接触电路板，平衡了散热性能与防护能力。

　　壳体侧面预留了完全对位的接口开口，对应树莓派5上的USB接口、以太网口、Type-C供电口、HDMI输出接口等所有外接端口，安装完成后所有外接接口都可以正常插拔使用，不需要额外拆卸外壳就能完成接线、拔插外设等操作，开口边缘做了小尺寸的倒角处理，插拔线材时不会被壳体边缘卡住，也不会因为毛边刮伤线材的外被。壳体内部设置了对应的限位筋位，树莓派5放入下壳之后，筋位会刚好卡在电路板的边缘位置，限制电路板在壳体内的前后左右窜动，上下壳扣合之后，内部的限位柱会轻轻压在电路板的非元件区域，不会挤压到板上的电容、电阻等贴片元件，同时避免电路板在壳体内上下晃动，哪怕外壳受到轻微的碰撞、摔落，冲击力也会通过壳体结构传导分散，不会直接作用在电路板上。

　　安装边界方面，这款外壳的内部尺寸完全匹配树莓派5的板型轮廓，仅能容纳标准尺寸的树莓派5单板，无法兼容其他尺寸的树莓派版本或者同尺寸的其他开发板，安装时只需要将树莓派5对准下壳的限位筋位放平，再将上壳的卡扣对准下壳的卡槽按压到位即可完成装配，不需要额外调整位置。外壳的外部尺寸略大于树莓派5单板本身，厚度方向预留了主动冷却模块的安装空间，适配厚度在标准范围内的涡轮散热或者轴流散热模块，不需要额外修改壳体结构就能直接安装常规的树莓派5主动冷却器。壳体底部没有做全封闭设计，预留了对应的开槽，一方面可以辅助进风提升散热效率，另一方面也可以让用户根据自身需求加装底部的防滑脚垫，放置在桌面时不会打滑，也能避免壳体底部直接接触桌面刮花表面。

　　从结构设计的合理性来看，这款外壳没有做多余的装饰性结构，所有的造型设计都服务于功能需求，花瓣状的散热开孔在保证通风量的同时，相比规则的圆形开孔拥有更高的结构强度，不会因为开孔过多导致壳体边缘容易断裂，卡扣的位置设置在壳体的四个边角位置，扣合之后的锁紧力均匀分布在壳体四周，不会出现某一侧扣合不严留有缝隙的问题。壳体的壁厚设计兼顾了结构强度与轻量化需求，日常使用中不会因为轻微的挤压就出现变形，同时整体重量较轻，安装完成后不会因为自重过大导致接口处的线材承受额外的拉力，适合搭配移动电源做便携式的嵌入式项目使用。
