工业传动用斜齿轮箱结构三维设计

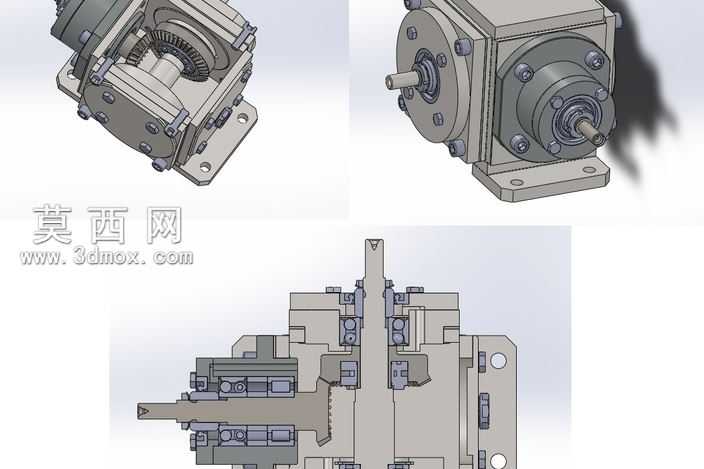

本斜齿轮箱三维模型采用专业三维建模软件完成全参数化设计，建模过程严格遵循机械设计规范，对箱体、斜齿轮组、传动轴、轴承、密封端盖、连接紧固件等所有零部件进行1:1等比例还原，完整覆盖产品的装配层级关系。建模阶段优先搭建各核心零件的基础几何特征，通过拉伸、旋转、扫描等基础命令构建零件主体轮廓，再通过倒角、圆角、阵列、布尔运算等细节命令完成安装孔、定位槽、密封槽、螺栓过孔等工艺结构的绘制，所有特征参数均可编辑调整，方便后续根据实际传动需求修改传动比、轴径、中心距等核心参数。模型装配过程严格按照实际装配工艺顺序添加配合约束，对齿轮啮合面添加齿轮机械配合实现传动仿真，对轴承内外圈添加同轴与端面限位配合还原轴承的安装状态，对端盖与箱体结合面添加重合配合保证密封结构的位置准确性，所有配合关系无冗余、无过定义，可直接用于运动仿真验证传动平稳性。渲染阶段为不同零部件赋予贴合实际工业产品的材质属性：箱体采用铸钢材质，还原铸件表面的哑光磨砂质感与金属基底色调；斜齿轮与传动轴采用调质合金钢材质，体现机加工表面的金属光泽与加工纹理；密封件采用丁腈橡胶材质，还原橡胶件的深色哑光质感；紧固件采用标准镀锌件材质，体现镀锌层的淡蓝色金属光泽。同时通过添加环境光源与辅助点光源，调整光影角度突出齿轮啮合区域、轴承安装位、输入输出轴端等核心结构的细节，多角度渲染图可清晰展示产品的外部安装结构与内部传动布局。从结构设计来看，该斜齿轮箱采用方形安装底座设计，底座预留对称分布的安装螺栓孔，可直接固定在设备安装基面；输入输出轴采用垂直交错布局，适配需要换向传动的工业场景；内部斜齿轮采用螺旋齿设计，相比直齿轮具备更高的传动重合度，运行过程中啮合冲击更小、噪音更低、承载能力更强；轴承位两侧设计有密封端盖结构，可加装密封圈与润滑脂注油通道，满足长期运行的润滑与密封需求；箱体采用分体式拼接结构，通过周向均匀分布的螺栓实现上下箱体的紧固连接，既保证箱体的结构刚性，也方便后期内部零件的检修与更换。设计过程中充分考虑零件的加工工艺性与装配可行性，所有棱角位置均设计有工艺倒角，避免加工与装配过程中的锐边划伤；安装孔位均设计有合理的装配间隙，避免出现装配干涉问题；内部齿轮与箱体内壁预留足够的安全间隙，保证齿轮运转过程中不会与箱体发生剐蹭。
