动力传动用异形螺旋曲轴结构设计

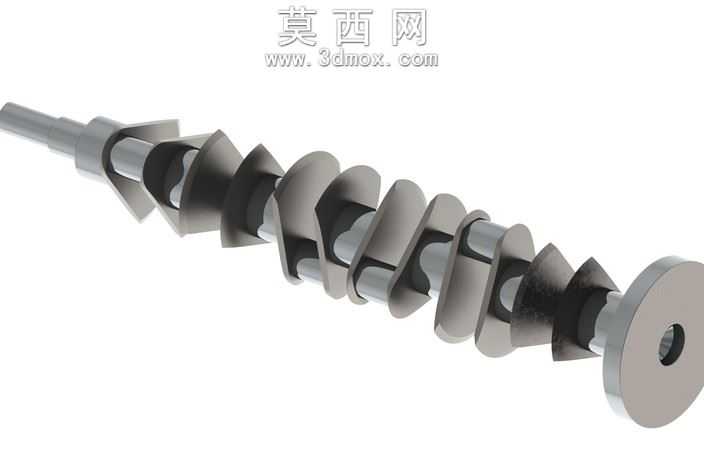

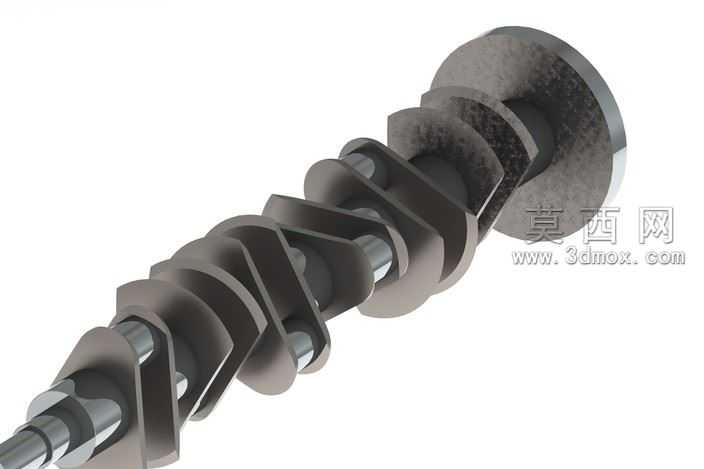

本曲轴模型采用三维参数化建模方式构建，整体以同轴回转体为基础基准，沿轴向依次排布多组异形螺旋状曲柄结构，建模过程中先绘制各轴段的中心轴线，确定各曲柄的偏心距与轴向排布间距，通过拉伸、旋转、扫掠等基础特征命令完成主体轮廓搭建，再对各轴颈与曲柄的衔接位置做圆角过渡处理，避免应力集中的结构缺陷。模型的材质设定为高强度合金结构钢，渲染时赋予金属哑光质感，还原钢制零件经机加工后的表面肌理，对轴端的安装孔、定位轴肩等细节做了精细化处理，保证各结构尺寸符合动力传动部件的装配逻辑。设计过程中重点考量了曲轴的动平衡特性，各组螺旋曲柄的偏心质量沿轴向对称分布，可降低运转过程中的径向振动，轴段两端设置有定位安装结构，一端为细长输入轴端，用于连接动力输入部件，另一端为带安装孔的法兰端，用于对接负载端传动组件。模型的各螺旋曲柄曲面过渡顺滑，相邻曲柄间的避让间隙经过尺寸校核，可满足运转过程中不发生结构干涉的要求，整体结构兼顾了传动扭矩的承载能力与运转平稳性，可用于动力系统的结构原理演示、装配干涉校验以及相关传动机构的虚拟仿真分析，建模过程中严格遵循机械设计的公差配合要求，各轴颈的圆柱度、同轴度形位公差均在模型结构中有所体现，还原了实际机加工曲轴的结构特征。
