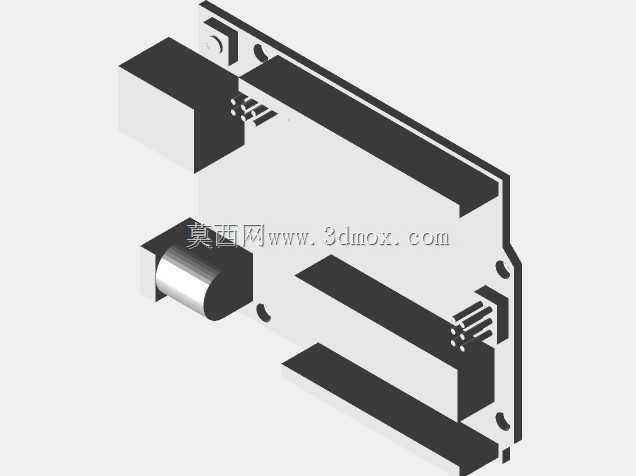

简化结构Arduino Uno开发板外形适配模型

　　在嵌入式开发项目的结构适配环节，开发板的安装匹配一直是结构设计人员需要重点考量的内容，很多时候项目不需要复刻开发板上全部的贴片元件、接插件细节，只需要精准还原板体的外形轮廓、安装孔位、外接接口的边界位置，就能满足外壳设计、安装支架排布、设备内部空间校核的需求。这个Arduino Uno的简化结构模型，正是针对这类轻量化设计场景制作的，去掉了板上所有非必要的元件细节，只保留了核心的外形尺寸特征，能够大幅降低大装配体下的模型运算负载，避免因为导入高精度全细节开发板模型导致的软件卡顿、响应延迟问题，尤其适合在整机设备的前期布局阶段快速调用。

　　从实际工程应用来看，这类简化模型的适用场景非常广泛，在教学实验装置的结构设计中，需要快速排布多块开发板与传感器、执行器的安装位置，使用简化模型可以在短时间内完成多方案的布局对比，不需要在元件细节上耗费额外的建模时间；在小型智能硬件的外壳开模前验证环节，只需要确认开发板与外壳内壁的间隙、USB接口与DC电源接口的对位精度、排针引出位置的开孔是否匹配，简化模型完全能够覆盖这些校核需求，不需要加载包含每一个电阻电容的全细节模型；在自动化设备的控制单元布局设计中，经常需要将开发板安装在DIN导轨或者设备内部的安装板上，简化模型可以快速完成安装孔位的对齐、走线空间的预留，提升整体设计效率。

　　设计思路上，这个模型完全以实际安装需求为核心，首先严格遵循官方Arduino Uno板的标准外形尺寸，板体的长宽参数、四个角的安装孔孔径与孔位间距完全匹配实物，确保安装时不会出现孔位错位的问题；其次对板上凸起的元件做了高度方向的特征保留，比如USB接口的凸起高度、DC电源座的外伸尺寸、排针的高度范围都做了精准还原，避免设计外壳时出现内部空间不足、元件与壳体发生干涉的问题；对于板上的丝印、微小贴片元件这类不影响结构安装的内容全部做了省略处理，最大程度压缩模型的几何面数量，让模型在装配环境下的旋转、缩放、配合操作都更加流畅。

　　外形尺寸与安装边界方面，模型严格对应实物的安装公差范围，板体边缘的倒角尺寸与实物一致，避免在设计紧配合安装槽时出现边缘卡滞的问题；接口部分的外伸长度预留了实际插拔所需的空间余量，在做外壳开孔设计时，不需要额外再给接口位置增加插拔操作的空间补偿，直接按照模型的接口边界设计开孔尺寸即可满足使用需求；安装孔的位置做了同轴度的特征优化，在装配环境下添加配合约束时能够快速识别孔位特征，减少配合约束添加时的特征选择时间。

　　很多结构设计人员在做嵌入式相关的设备结构时，经常会遇到模型复杂度与设计效率的矛盾，全细节模型虽然还原度高，但在大装配体中会占用大量的系统资源，尤其是在做整体布局、干涉检查的阶段，过多的细节特征反而会影响设计判断，拖慢设计进度。这个简化模型刚好平衡了还原精度与模型轻量化的需求，既保证了所有与结构安装相关的特征都精准可靠，又去掉了所有不影响结构设计的冗余细节，能够让设计人员把更多精力放在整体结构的优化上，而不是处理复杂模型带来的软件运算问题。在实际的项目使用中，这类简化模型还可以作为自定义的标准件存入设计库，后续遇到同类开发板的安装设计需求时可以直接调用，不需要重复建模，能够有效缩短项目的前期设计周期，减少重复建模带来的尺寸误差风险。
