触摸开关用12X12圆形开关帽结构设计

　　这款圆形开关帽是针对12X12mm规格触摸开关开发的配套操作部件，在消费电子、小型工控终端、智能家居触控面板这类需要频繁进行触控触发的场景里，这类结构件的设计合理性直接影响用户操作手感与内部元器件的防护寿命。很多初入行的结构工程师在做触控类产品结构时，容易只关注面板的外观造型，忽略开关帽与内部轻触、触摸感应模块的配合间隙，要么预留间隙过大导致操作时帽体晃动异响，要么间隙过小在温度变化产生塑件形变时出现卡滞，按动后无法回弹复位的问题。

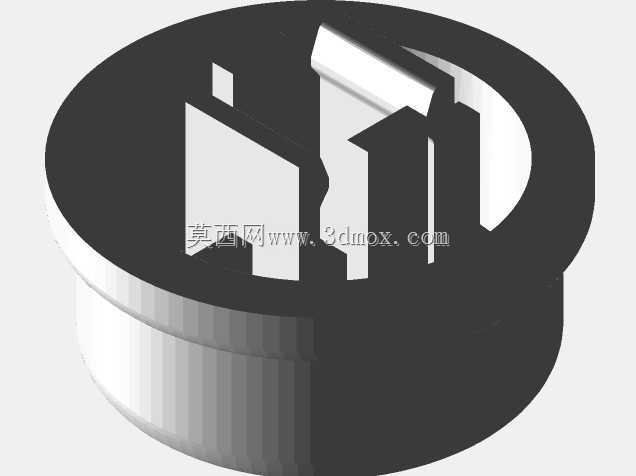

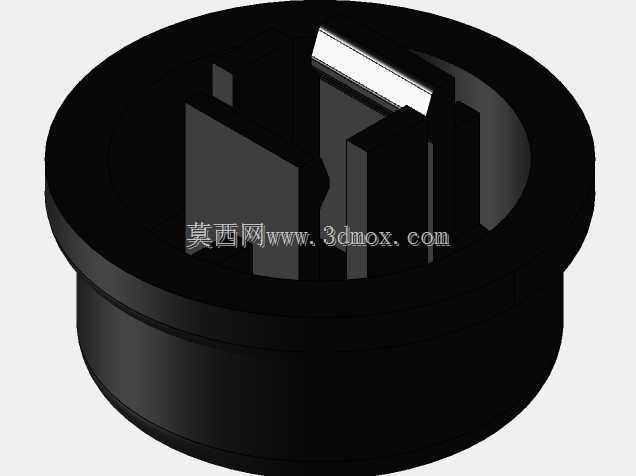

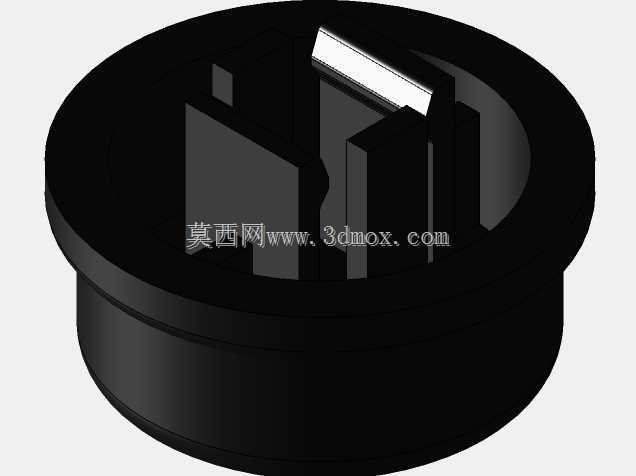

　　从实际安装边界来看，这款开关帽的外形适配直径12mm的圆形面板开孔，帽体下部的定位卡扣结构直接卡接在PCB板对应的安装位上，不需要额外打胶或者螺丝固定，装配时只需要对准卡位按压到位即可完成固定，能大幅降低产线装配的工时消耗。帽体顶部的平面区域是用户手指直接接触的操作面，做了微弧过渡处理，避免边缘棱角割手，同时内部的格挡结构是专门针对触摸感应模块做的限位设计，能让感应面和帽体内壁保持恒定的间距，不会因为装配偏移导致触摸灵敏度出现区域差异。

　　在功能特性上，这款开关帽采用下沉式的内部腔体设计，除了给触摸感应元件预留足够的安装空间，还能在帽体和PCB之间形成一道防尘屏障，减少日常使用环境里的灰尘、细小杂物落到感应元件表面，避免长期使用后出现触摸失灵、误触发的情况。很多同类产品在设计时为了省料把内部腔体做的过浅，要么会顶到内部的感应元件造成持续误触发，要么壁厚过薄导致多次按动后出现帽体开裂的问题，这款结构在壁厚控制上做了梯度处理，和卡扣连接的受力位置壁厚做了局部加厚，顶部操作面的壁厚保持均匀，既不会因为壁厚不均导致注塑时出现缩痕影响外观，也能保证日常按动的结构强度。

　　从设计思路上来说，这款开关帽没有做多余的外观装饰结构，整体以实用适配为核心，外侧的环形凸台刚好和面板开孔的沉台位置贴合，装配完成后和面板表面保持齐平，不会出现凸起刮蹭或者凹陷积灰的问题。内部的多道格挡筋除了起到限位感应元件的作用，还能增强帽体本身的结构强度，当用户用较大力度按动帽体时，筋条能分散受力，避免帽体侧壁出现形变开裂。在实际选型适配时，只要是对应12X12mm安装规格的触摸开关模块，不管是用在小家电控制面板、墙面智能开关还是小型手持检测设备上，这款开关帽都能直接适配，不需要额外修改结构，能缩短产品开发的周期，减少结构件开模的成本。

　　很多结构设计人员在做这类小配件时容易忽略安装公差的预留，这款开关帽的卡扣位置做了0.15mm的导向斜角，装配时即使存在轻微的位置偏差，也能顺着斜角滑入卡位，不会因为对位不准导致卡扣断裂。同时帽体和面板开孔之间预留了0.1mm的配合间隙，既不会因为间隙过大出现晃动，也不会因为塑件吸水膨胀或者低温收缩导致卡滞，在-20℃到60℃的常规使用环境下都能保持顺畅的操作手感。对于需要做小批量产品试制的开发者来说，这款结构的拔模角度都做了标准化处理，不管是3D打印打样还是开模注塑都能顺利脱模，不需要额外做结构修改就能直接用于生产。
