奶酪自动渗滤冷却滚筒加工设备

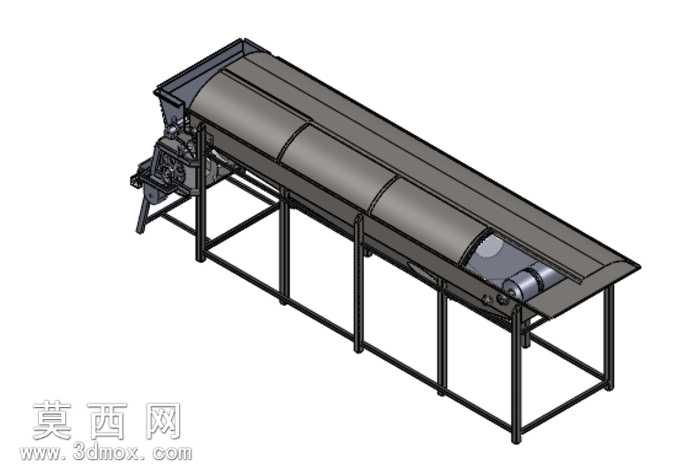

本设备为针对奶酪加工工序设计的渗流冷却一体化滚筒设备，采用三维参数化建模完成整体结构搭建，建模过程中严格遵循食品加工设备的卫生设计规范，对各部件的装配间隙、圆角过渡、易清洁结构做了精细化还原。整体模型以卧式滚筒为核心主体，滚筒采用分段式筒身结构，每段筒身通过法兰结构实现密封拼接，筒身内壁设置导流导料结构，可在滚筒转动过程中带动奶酪物料匀速翻动，保障渗流介质与物料充分接触，同时配合冷却夹层实现均匀降温。设备进料端设置驱动传动机构，包含减速传动组件、链轮传动结构，可精准控制滚筒转速以匹配不同品类奶酪的加工工艺参数，驱动端与筒身的连接位置做了密封防护设计，避免加工过程中物料渗漏或外界杂质进入。设备底部采用方管焊接成型的框架式机架，机架各支撑腿做了等高调平结构设计，可适配不同车间的地面安装条件，机架与滚筒的支撑位置设置托轮组件，托轮采用耐磨非金属材质，既可以稳定承托长尺寸滚筒的重量，也能降低滚筒转动过程中的摩擦损耗与运行噪音。滚筒下方设置集液导流槽，可收集渗滤过程中排出的废液与冷却介质，导流槽做了倾斜坡度设计，可引导液体快速汇集至排出口完成统一收集处理。建模过程中对所有钣金件做了壁厚参数设置，对焊接位置做了焊缝特征还原，对转动配合部件做了装配干涉检查，确保各运动部件在模拟运行过程中无卡滞、无碰撞。材质渲染方面，与物料接触的筒身、导流槽部件采用食品级304不锈钢材质，还原了不锈钢表面的哑光拉丝质感，机架部分做了防锈喷涂处理，呈现深灰色哑光漆面效果，传动部件做了发黑处理的金属质感还原，整体渲染效果贴合食品加工车间实际设备的视觉特征。设计思路围绕奶酪加工的渗滤、冷却连续化作业需求展开，将传统分开的渗滤工序与冷却工序整合到同一台滚筒设备中，减少物料在不同工序间的转运环节，降低物料受污染的风险，同时通过滚筒连续转动的作业方式，相比静态处理工艺可大幅提升加工效率，保障奶酪成品的品质一致性。
