多工位乳品均质混合烹饪设备结构模型

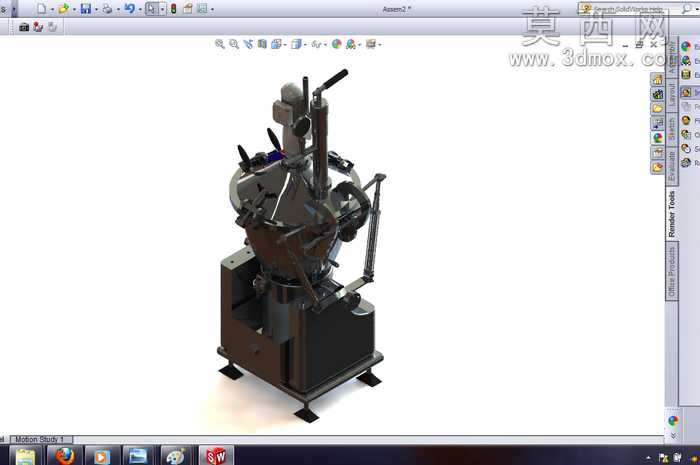

本模型为立式乳品均质混合烹饪设备的三维结构模型，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计的装配逻辑，从底部基座到顶部操作机构逐层完成零件搭建与配合约束，完整还原了设备的真实结构组成。模型底部为方形承重基座，底部设置四个可调式支撑脚，用于设备安装时的水平调平与承重缓冲，基座内部预留了动力组件的安装空间，外部做了圆角过渡与钣金折弯的细节处理，还原了真实钣金设备的工艺特征。基座上方为核心混合腔体，腔体采用上部敞口的锥底设计，便于物料混合后顺利出料，腔体周边均匀分布多组操作手柄与调节机构，分别对应腔体锁紧、搅拌转速调节、均质头升降、出料口启闭等功能，每个手柄都做了防滑纹理的细节建模，铰接位置设置了对应的销轴与限位结构，还原了机构的真实运动逻辑。腔体上方设置多组立式安装支架，用于固定驱动电机、均质主轴与加料管路，支架采用型材拼接结构，通过螺栓紧固件完成连接，建模时还原了螺栓头、垫片、安装孔位的细节特征，驱动电机的散热筋、接线盒等外部结构也做了简化但精准的呈现，既保证模型整体轻量化，又完整保留设备的结构辨识度。渲染阶段采用哑光金属材质模拟设备主体的不锈钢机身，基座部分采用深灰色磨砂钣金材质，操作手柄采用黑色防滑橡胶材质，不同材质的粗糙度、反光度参数经过反复调试，还原真实食品加工设备的材质质感；场景内添加了柔和的环境光与底部补光，避免模型结构出现过暗的阴影区域，清晰展现各部件的装配关系与轮廓特征。设计思路围绕乳品物料的均匀混合需求展开，通过多组搅拌与均质组件的配合，可实现牛奶等乳品物料与添加成分的充分混合，形成质地均匀的混合物料，整体结构紧凑，操作部件布局符合人体工学，立式结构占用生产空间较小，可适配小型食品加工场景的使用需求，模型完整保留了各部件的装配关系，可用于设备结构演示、加工工艺参考与相关教学场景使用。
