宽压输入大电流DC-DC升压可调电源模块

　　在低压直流供电的各类工程场景中，经常会遇到前端供电电压与后端负载额定电压不匹配的问题，比如车载12V供电需要驱动24V工控外设、锂电池组低压输出需要匹配高压驱动单元、太阳能板低压输出需要提升电压满足储能或负载需求，这类场景下就需要稳定可靠的升压转换单元来完成电压匹配，本次涉及的升压转换模块就是针对这类宽范围低压输入、需要可调高压大电流输出的场景设计的功率转换单元。

　　从实际功能特性来看，该模块支持4.5V到32V的宽范围直流输入，覆盖了常见的单节锂电池多串组合、车载低压供电、小型适配器输出、太阳能板低压输出等绝大多数低压直流供电场景，不需要额外做前端电压适配就能直接接入，降低了系统集成的复杂度。输出电压覆盖5V到42V的连续可调范围，能够匹配5VUSB外设、12V工控板卡、19V笔记本供电、24V传感器与执行器、36V动力单元等不同电压等级的直流负载，6A的持续输出电流能力可以满足百瓦级功率的负载供电需求，覆盖了绝大多数中小功率直流设备的供电要求。模块自带过温保护机制，当功率器件温度达到阈值时会触发保护降低输出或切断回路，避免功率器件过热烧毁，同时具备输入反接保护能力，现场接线时即使正负极接反也不会损坏模块本身，降低了现场施工的容错成本。

　　从设计思路层面，该模块采用非隔离升压拓扑结构，在保证转换效率的前提下压缩了整体体积，功率回路的大电流走线做了加宽覆铜处理，降低大电流下的线路压降与发热；主功率电感选用磁屏蔽结构的绕线功率电感，既能够满足大电流下的电感量要求，也能减少漏磁对周边敏感器件的电磁干扰；功率开关管与整流器件配套了独立的铝制散热鳍片，在满负载持续工作时能够通过散热片将功率器件产生的热量快速散发到空气中，避免热量累积导致器件性能下降或损坏；输出端配置了高低压不同容值的电解电容组合，滤除输出电压中的纹波成分，保证输出电压的平稳性，避免纹波过大影响后端敏感器件的正常工作；调压电位器布置在板边位置，调试时不需要拆解周边结构就能直接用螺丝刀调整输出电压，方便现场调试与参数校准。

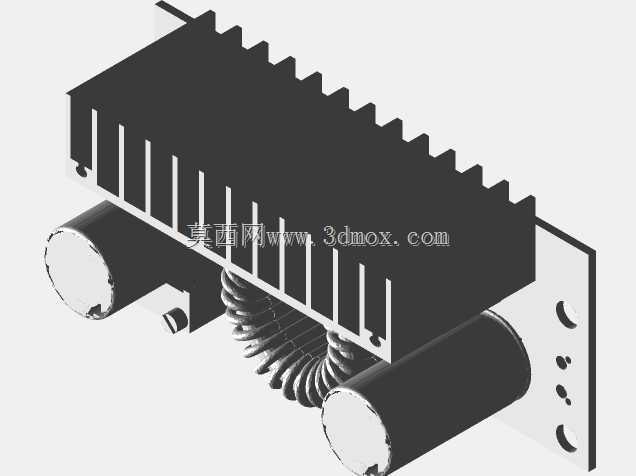

　　从外形与安装边界来看，模块整体为矩形PCB结构，主散热鳍片沿板体长边方向布置，最高的凸起部分为散热鳍片顶端，在结构设计预留安装空间时，需要以散热鳍片的高度作为模块的最大高度边界，避免结构件与散热片干涉；PCB板的四个角预留了标准安装孔位，可以通过铜柱或螺丝直接固定在设备内部的安装平面上，也可以根据安装空间选择卧式固定，不需要额外设计复杂的固定结构；接线端分别布置在板体的两侧，输入与输出端子分开排布，避免接线时输入输出混淆，接线端子的间距满足大电流接线的安全间隙要求，不会因为导线裸露部分距离过近导致短路风险。

　　在实际选型集成时，需要注意模块的输入输出压差与输出电流的匹配关系，当输入电压较低、输出电压较高时，输入侧的电流会远大于输出侧电流，需要保证前端供电线路的线径满足大电流传输要求，避免线路压降过大导致模块输入电压不足；散热片上方需要预留一定的空气对流空间，不要将模块紧贴在密闭无空气流动的腔体内，满负载工作时如果环境温度较高，可以额外增加风冷辅助散热，提升模块的长期工作可靠性；调压完成后建议对电位器做点胶固定，避免设备运输或震动过程中电位器阻值偏移导致输出电压变动，影响后端负载的正常工作。这类升压模块广泛应用在车载电子改装、便携式户外供电设备、小型工控系统供电改造、太阳能低压供电系统、实验台可调直流电源搭建等场景，能够快速完成不同直流电压等级的转换匹配，减少定制电源的开发周期与成本。
