户外高压氧化锌避雷器结构设计

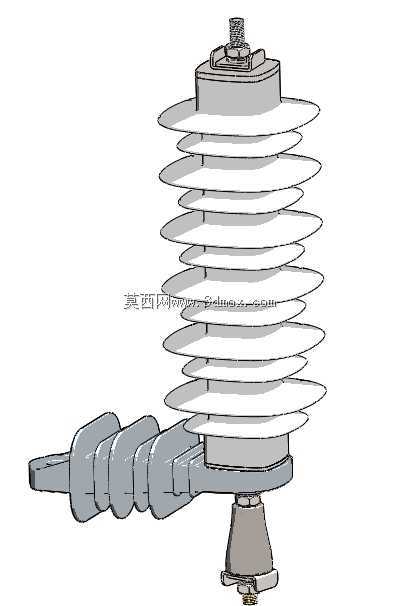

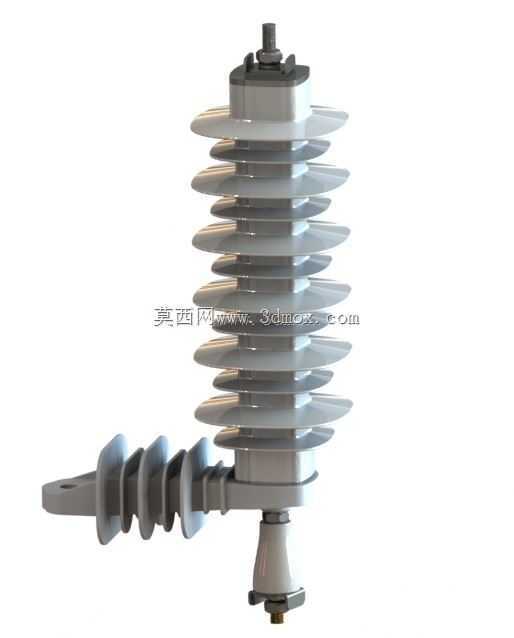

　　在配网线路、户外变电站、台区变压器高低压侧的电气防护设计中，避雷器是不可或缺的核心保护元件，其核心作用是在系统出现雷电过电压、操作过电压时快速导通泄放能量，将过电压幅值限制在被保护设备的绝缘耐受水平以内，避免变压器、开关柜、计量装置等设备的绝缘击穿损坏，待过电压消失后又能快速恢复高阻绝缘状态，不影响系统正常供电。这款避雷器采用户外复合外套结构设计，主体伞裙采用大小交替的多棱边伞形排布，这种结构并非随意设置，而是充分考虑户外长期运行的积污、淋雨、覆冰等工况：相邻伞裙的伸出长度差能避免雨水沿伞裙表面形成连续水膜，大幅提升湿闪电压；多棱边的伞面结构能在自然风力作用下提升自清洁能力，减少表面积污量，降低污闪风险，相比等径伞裙结构，同等爬电距离下整体轴向长度可压缩15%左右，更适配紧凑型安装场景。

　　从结构设计逻辑来看，这款避雷器采用模块化叠装思路，核心非线性电阻片叠装在环氧玻璃纤维绝缘筒内部，外部硅橡胶外套通过整体模压成型与绝缘筒紧密结合，不存在粘接缝隙，从根源上避免了传统瓷套避雷器易出现的密封失效、内部受潮问题；上下电极采用同轴对称设计，上端接线端设置标准螺栓接线位，可适配不同线径的设备线夹、铜铝过渡端子，下端安装端采用带定位凸台的螺栓结构，能直接固定在变压器高压侧安装支架、横担金具上，无需额外加工过渡连接件。

　　在安装边界设计上，这款避雷器的接线端与接地端的中心距经过严格校核，满足10kV电压等级的带电距离要求，带电端与相邻接地构件的最小空气间隙不小于125mm，伞裙外沿与安装支架的距离不小于50mm，避免运行中出现间隙放电；底部安装孔位采用行业通用的孔距规格，可直接替换同电压等级的传统瓷套避雷器，无需改造原有安装支架，降低现场改造的施工成本。从功能特性来看，这款避雷器的非线性伏安特性经过匹配设计，在正常运行电压下泄漏电流控制在微安级，几乎不产生功耗，不会给系统带来额外的电能损耗；当遭遇雷电冲击时，电阻片在纳秒级时间内转入低阻状态，将冲击电流泄放入地，残压值控制在被保护变压器雷电冲击耐受电压的70%以内，给设备留出足够的绝缘裕度；在承受多次冲击电流后，电阻片的性能衰减率控制在极低水平，能满足配网线路多年运行的防护需求。

　　实际工程应用中，这类避雷器常安装在配电变压器的高压侧进线端、柱上开关的两侧、电缆终端头与架空线的衔接处，这些位置都是雷电过电压波易侵入的节点，也是操作过电压易出现的位置；在山区多雷区域，还会在低压侧加装同类型低压避雷器，形成高低压联合防护，避免雷电波从低压侧侵入损坏用户侧用电设备。建模过程中需要重点关注伞裙的拔模角度设计，硅橡胶模压成型时伞裙的拔模角度不小于3°，避免脱模时出现伞裙撕裂、缺胶等缺陷；内部电阻片的叠装同轴度公差控制在0.5mm以内，避免局部电场集中导致电阻片局部过热损坏；上下电极与电阻片的接触压力经过校核，保证在长期运行、温度交变的工况下接触电阻稳定，不会出现接触不良导致的发热问题。此外，避雷器的外绝缘爬电距离按照Ⅳ级污秽等级设计，爬电比距不小于25mm/kV，能满足沿海、工业污染区等重污秽区域的使用要求，伞裙的倾斜角度设计为8°-12°，既保证积污易被雨水冲刷，又不会因伞裙过平导致积水结冰，影响冬季覆冰区域的运行可靠性。
