PCB安装式DB15孔型连接器结构设计

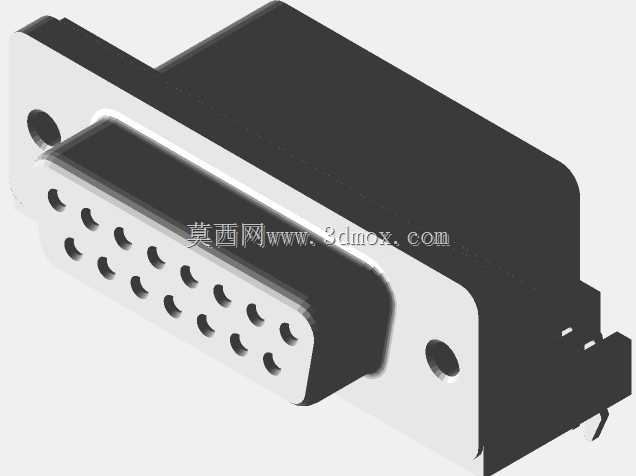

　　在工业控制板卡、老式数据传输设备、测试仪器的板级互联场景里，DB15孔型连接器是非常常见的互联部件，这款适配PCB直插安装的母头结构，完全围绕板端装配的实际需求做了细节优化。先从安装边界说起，这款连接器的金属安装法兰两侧预留了标准固定孔位，孔位中心距完全遵循D-sub连接器的通用安装规范，装配时既可以通过法兰孔拧装铜柱做结构加固，也可以直接依靠插针的焊盘固定在PCB上，法兰面与PCB板面的贴合间隙控制在0.1mm以内，避免焊接后出现连接器歪斜、插合时受力不均的问题。

　　插合端的15个插孔按照三排五列的标准间距排布，每一个插孔的中心位置度公差控制在0.05mm以内，保证和公头插针对插时不会出现弯针、接触不良的情况，插孔接触件采用弹性铜材设计，插合后的接触电阻能稳定控制在毫欧级，满足小信号传输的接触可靠性要求。外壳部分采用阻燃PBT材质注塑成型，绝缘耐压性能满足常规低压信号传输的要求，外壳的D型防呆结构做了0.2mm的导向倒角，插合时不需要刻意对准，顺着导向斜面就能顺利滑入对位，能有效避免现场装配时反插损坏插针的问题。

　　从设计思路上看，这款连接器没有做多余的结构冗余，整体外轮廓的宽度、高度都严格控制在标准DB15母头的尺寸范围内，不会占用PCB板上多余的布线空间，插针尾部的焊针长度刚好适配1.6mm标准厚度的PCB，过波峰焊时焊锡不会顺着针脚爬到接触件内部，避免长期使用后出现接触件卡滞、插拔力异常的问题。在实际应用中，这类连接器常被用在工控IO板的信号引出端、老式VGA信号传输接口、小型测试设备的外接通讯端口上，相比线端压接的DB15接头，板载直插的结构省去了线束压接的工序，直接焊接在主板上就能使用，整体连接的抗振动性能更好，在设备运输、长期运行的振动环境下，不会出现线束松脱、接触断开的故障。设计建模时特意对法兰的折弯圆角做了细节处理，避免尖角在装配时划伤操作人员的手部，同时外壳和金属法兰的结合处做了卡扣定位结构，注塑成型后法兰不会出现松动转动，保证安装孔位的位置度长期稳定。插合面的金属屏蔽法兰和PCB上的接地焊盘可以直接连通，能够实现连接器外壳的可靠接地，提升信号传输时的抗干扰能力，在传输弱模拟信号的场景下，这个接地结构能有效降低外界电磁干扰对信号质量的影响。

　　从安装尺寸的适配性来看，这款连接器的焊针排布完全匹配通用DB15封装的PCB焊盘，不需要重新设计封装就能直接替换同规格的其他品牌产品，法兰上的固定孔可以兼容M2.5的固定螺丝，装配时的螺丝锁紧力矩控制在0.3N·m就能达到足够的固定强度，不会因为力矩过大导致法兰变形、外壳开裂。插拔寿命方面，按照标准的插拔行程设计，接触件的弹性结构能保证至少500次插拔后接触电阻仍然满足使用要求，完全满足工业设备全生命周期内的维护插拔需求。
