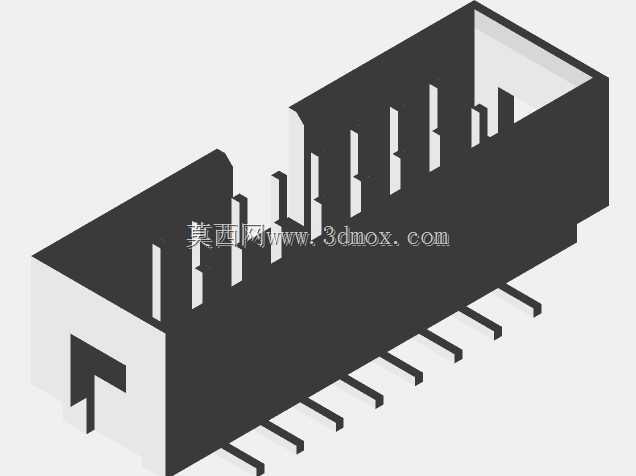

带护罩16针IDC公头SMD板端连接器

　　在工业控制板卡、通讯接口模块、消费电子主板的板内信号互联场景中，板对板、线对板的信号传输可靠性直接决定整套设备的运行稳定性，这类16针IDC公头SMD连接器，正是针对高密度板载信号传输需求设计的表面贴装型互联器件。不同于传统通孔插装的接插件，该款连接器采用SMD表贴工艺设计，能够适配回流焊生产流程，在PCB组装环节无需额外进行波峰焊工序，可与其他表贴元器件同步完成焊接，大幅提升SMT产线的生产效率，同时避免通孔插装带来的PCB背面焊盘占用问题，为板卡背面的布线与元器件布局留出更多空间。

　　从实际功能特性来看，这款带护罩的16针IDC公头连接器，采用标准IDC压线适配结构，可直接与对应规格的IDC排线进行端接，无需额外焊接线芯，端接过程中通过压线钳将排线芯线与连接器的刺破式触点压合，即可实现稳定的电气连接，单针可承载的信号电流满足常规低压数字信号、模拟小信号的传输需求，接触电阻控制在毫欧级，能够有效降低信号传输过程中的压降损耗，适配3.3V、5V等常规板级信号电压的传输场景。护罩结构的设计，一方面能够在排线端接后对触点位置形成物理防护，避免外力拉扯排线时导致芯线脱落、触点变形，另一方面可以在连接器对接过程中起到导向作用，防止插针错位导致的弯针、接触不良问题，同时护罩的限位结构能够保证公母头对接时的插入深度一致，避免过插导致的连接器壳体损坏或者插不到位导致的接触失效。

　　在设计思路层面，这款连接器的建模过程完全遵循实际量产器件的尺寸规范，首先确定16针的针脚间距符合标准IDC连接器的节距要求，保证与同规格母座、排线的互换性；SMD焊盘的尺寸设计严格匹配表贴工艺的生产要求，焊盘宽度、长度以及焊盘之间的间距满足钢网开模的工艺阈值，避免焊接过程中出现连锡、虚焊问题。连接器主体的塑胶壳体采用耐高温的工程塑料形态建模，能够耐受回流焊过程中的高温环境，不会出现壳体变形问题；插针部分采用铜合金基材的形态设计，表面镀锡处理的结构在模型中通过材质分层体现，保证焊接时的润湿性，同时降低接触部位的氧化风险。护罩部分的卡扣结构与壳体的卡槽完全匹配，装配后不会出现松脱，护罩两侧的导向斜面设计，能够在排线插入时自动导正位置，降低人工端接的操作难度。

　　从安装边界与外形尺寸来看，这款连接器的整体高度控制在低矮范围内，适配薄型板卡的安装空间要求，不会因为连接器高度过高导致板卡组装时出现空间干涉；连接器的长度方向尺寸与16针的针位排布匹配，宽度方向的尺寸不占用过多PCB板上的横向空间，焊盘位置距离连接器本体的距离满足SMT贴装时的吸嘴吸附空间要求，同时焊盘周边预留的阻焊层位置符合PCB设计的工艺规范，避免焊盘与周边走线出现短路风险。安装时，连接器通过底部的16个表贴焊盘与PCB焊盘对齐，经过回流焊完成固定，无需额外的固定孔位，能够有效节省PCB的布局空间，在高密度布线的板卡中，这类表贴连接器的优势尤为明显，能够在有限的板卡面积内实现更多通道的信号传输。

　　在实际选型应用中，这类16针IDC连接器常被用于工控板卡的IO信号引出、嵌入式主板的内部排线连接、显示模块与主控板之间的信号传输等场景，相较于其他类型的板载连接器，IDC连接器的排线端接效率更高，适合批量生产的设备组装场景，同时带护罩的设计能够提升连接后的抗振动性能，在有一定振动冲击的工业设备场景中，也能保证连接的可靠性，不会因为设备运行过程中的振动导致排线松脱、信号中断。建模过程中对连接器的所有配合尺寸都做了公差适配的预留，公头插针的尺寸与标准母座的插孔尺寸形成合理的配合公差，保证插拔力度处于合适区间，既不会因为插拔力过大导致组装困难，也不会因为插拔力过小导致连接后容易松脱。
