多分支冷却管路连接结构三维设计

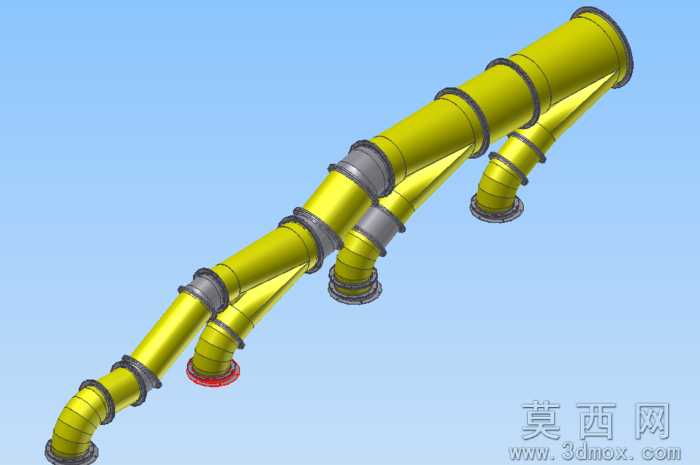

本作品为多分支冷却管路连接结构的三维建模成果，建模过程依托三维机械设计软件完成，整体采用参数化建模思路，先梳理管路的流体走向逻辑，确定主管道与各分支管道的排布关系，再逐步完成各段结构的搭建。建模时首先绘制主管道的中心路径，通过扫掠命令生成主管道的基础筒体结构，主管道采用等径圆柱筒体设计，壁厚参数按照常规工业冷却管路的通用标准设定，保证结构强度与流体通流能力的平衡。随后根据各分支的引出位置，在主管道对应点位绘制分支管路的中心轨迹，各分支管路根据连接需求设置了不同的弯折角度，弯折处采用平滑圆弧过渡，避免流体输送过程中出现直角阻力过大的问题，每段分支管路的末端都预留了标准连接接口，接口处设计有环形卡槽结构，用于安装密封卡箍，保证管路连接后的密封性。模型中还包含配套的冷却管道螺母结构，螺母采用六角外形设计，内圈设置与管路接口匹配的连接螺纹，建模时对螺纹牙型进行了精细化还原，同时在螺母与管路接触的端面设计了密封垫圈安装位，提升连接后的防渗漏性能。材质渲染阶段，主管道与分支管道主体采用亮黄色金属漆材质，模拟工业管路常用的防腐涂层外观，表面设置轻微的反光效果，还原金属涂层的质感；连接卡箍采用深灰色哑光金属材质，区分于管道主体的亮色，突出管路的连接节点结构；末端的密封垫圈采用红色橡胶材质，通过色彩差异明确密封部件的位置；螺母部件采用银灰色金属材质，还原金属紧固件的哑光金属质感。整体结构设计充分考虑冷却管路的实际使用需求，多分支的排布方式可以实现单路进液、多路分流的冷却介质输送功能，各连接部位的结构设计兼顾了安装便捷性与密封可靠性，弯折处的平滑处理能够有效降低流体输送过程中的压力损失，配套的螺母紧固件可以实现管路与外接设备的稳固连接，模型各部件之间的装配关系清晰，可直接用于冷却系统的结构演示、装配模拟以及后续的工程出图参考，所有结构的尺寸比例均参考工业常用冷却管路的规格设定，具备较高的实际参考价值。
