工业防护用金属管状扶手结构设计

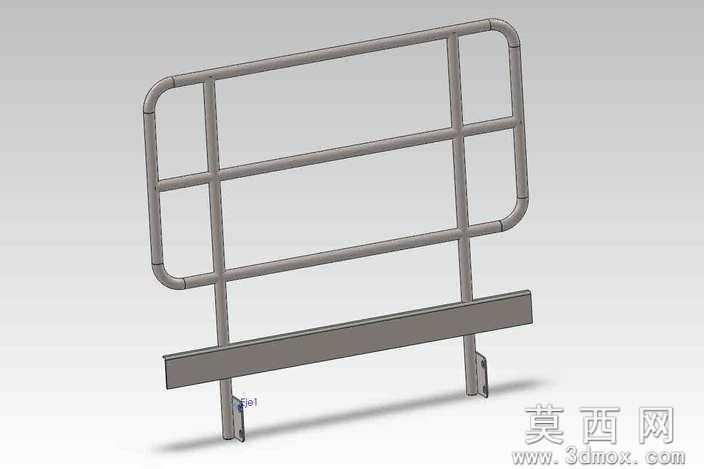

本模型采用SolidWorks进行全参数化三维建模，整体围绕工业场景防护需求展开设计，建模过程中优先采用焊件模块完成主体管状结构的搭建，精准还原圆管弯折、拼接的工艺特征，所有管段衔接处均做了贴合实际焊接工艺的圆角过渡处理，避免尖锐棱角带来的安全隐患。模型主体框架采用圆角矩形外轮廓设计，横向设置两道平行圆管横杆形成防护格挡，竖向设置两道支撑圆管将外框分隔为三个防护区间，既保证了防护面的遮挡覆盖效果，又通过合理的杆件间距控制整体重量，兼顾结构强度与轻量化需求。底部设置通长扁钢挡边，通过焊接方式与竖向支撑腿固定连接，可有效阻挡小型物件从扶手底部间隙滑落，适配工业操作平台、设备周边的防护使用场景。支撑腿末端设计了带安装孔的固定耳板，耳板与竖向支撑腿采用满焊连接结构，安装孔位预留了标准紧固件的装配间隙，可直接通过螺栓与安装基面完成固定装配，建模时对耳板的折弯角度、孔位同轴度都做了精准参数约束，确保实际生产时的装配精度。材质渲染阶段，主体金属构件统一赋予哑光不锈钢材质，调整材质粗糙度参数还原工业金属构件的真实质感，对焊接接缝处做了细微的材质色差处理，模拟实际焊接加工后的焊缝视觉效果，底部固定耳板处添加了轻微的使用磨损纹理，提升模型的真实感。设计过程中充分考虑了管状构件的加工工艺可行性，所有弯折管段的弯曲半径均符合圆管冷弯加工的常规工艺参数，避免出现过小弯折半径导致的管体开裂问题，各杆件的排布间距经过反复调整，既满足安全防护的高度、间隙规范要求，又保证整体结构简洁规整，便于后续的工程图导出与生产下料，模型各特征均保留完整建模历史，可根据实际使用场景快速调整整体尺寸、杆件间距与安装孔位参数，适配不同规格的防护安装需求。
