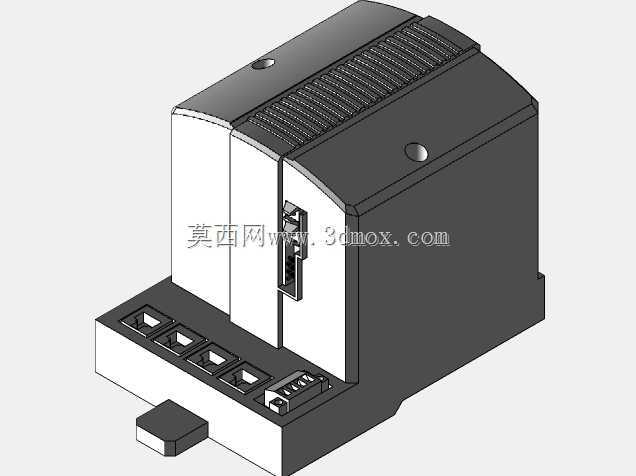

ABB PM856可编程逻辑控制器三维结构

　　这款PM856作为ABB AC800M系列里的主流CPU单元，实际应用场景覆盖了从汽车焊装线的工位逻辑控制、水处理工段的泵阀联锁、物流分拣线的动作时序调度，到中小型化工装置的信号采集与逻辑输出，它本身承担着整个控制节点的运算核心作用，既要通过背板扩展I/O模块采集现场传感器、执行器的电平信号，也要通过通讯端口和上位机HMI、厂区MES系统完成数据交互，部分场景下还需要承担本地逻辑联锁的实时运算，对安装稳定性、散热冗余、接线便利性都有明确的工程要求。在离散制造产线的电控柜布局设计阶段，这类PLC单元的三维数模是完成柜内排布干涉校验、安装支架适配、走线空间预留的核心参考依据，很多刚接触电控结构设计的工程师容易忽略PLC本体与周边断路器、端子排、开关电源的安全间隙，靠二维图纸估算往往会出现现场安装时接线端子被遮挡、模块插拔空间不足、散热风道被相邻器件阻断的问题，而精确的三维结构能在设计阶段就把这些隐患排查掉。

　　从结构设计思路来看，这款PLC采用了标准DIN导轨卡装的主体结构，本体底部的卡扣结构完全适配行业通用的35mm标准导轨，不需要额外定制安装板就能直接固定在电控柜的安装梁上，本体的外壳做了分区设计：上半部分的格栅区域是核心运算板卡的散热风道，格栅的开孔方向顺着柜内常规的下进上出散热气流走向，能避免积灰的同时保证芯片工作产生的热量能顺利散出，不会因为长时间满负荷运行出现过热降频；正面的通讯接口区域做了内凹设计，能避免插接线缆时外力直接冲击接口焊盘，接口下方预留了足够的手指操作空间，就算是柜内排布紧凑的情况下，也能顺利完成水晶头、通讯端子的插拔操作。

　　从安装边界尺寸来看，这款PLC的本体宽度适配多模块并排安装的间距要求，相邻扩展模块之间不需要额外预留间隙，本体侧面的定位凸台能保证模块拼接时背板连接器精准对位，不会出现插针歪折的问题；本体深度方向要注意和柜门板的安全距离，要保证柜门关闭时不会挤压到正面插接的通讯线缆，同时要给线缆的弯曲半径留出足够空间，避免网线、屏蔽通讯线因为过度弯折出现信号衰减；底部的接线端子区域距离导轨安装面有足够的高度差，就算是采用多股软线压接冷压端子的接线方式，也不会出现线缆根部和导轨金属部分短接的风险。做电控柜三维布局的时候，还要结合这款PLC的实际使用特性预留维护空间，比如本体上方不要布置线槽或者其他遮挡器件，要保证日常维护时能顺利完成模块的拆卸更换，正面的状态指示灯区域不要被线槽、线缆遮挡，方便现场运维人员直接通过指示灯判断设备运行状态；散热区域的正前方不要布置发热量大的其他器件，比如大功率开关电源、制动电阻这类，避免周边热源的热量倒灌进PLC的散热风道，影响设备运行稳定性。

　　很多工程师在建模的时候容易忽略细节结构，比如本体上的固定螺丝孔位、卡扣的活动行程、接口的内凹深度，这些细节恰恰是现场安装能不能顺利落地的关键——如果卡扣的尺寸建模不准，就会出现数模里能卡上导轨、实际生产出来的结构卡装过松或者过紧的问题；如果接口的深度建模有偏差，就会出现接插件插不到位、通讯接触不良的隐患。这款模型还原了本体上所有的安装定位特征、接口位置、散热结构细节，不管是用来做电控柜的布局干涉校验，还是用来做非标安装支架的适配设计，亦或是给运维培训做可视化拆解演示，都能提供足够精确的结构参考，不需要再反复核对二维样本上的尺寸参数，能大幅减少结构设计阶段的尺寸核对工作量，也能避免因为尺寸估算偏差导致的现场安装返工问题。
