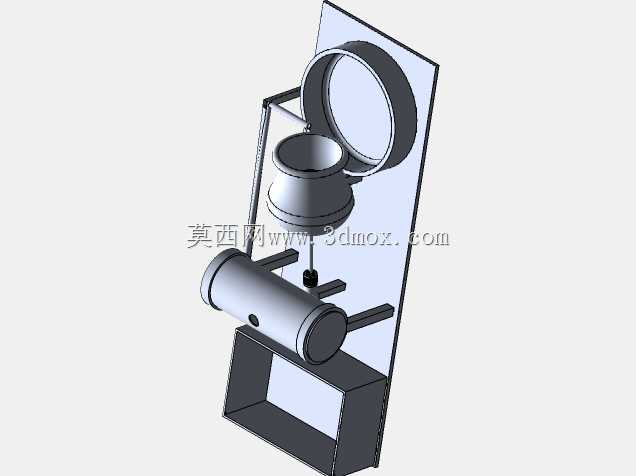

集成PLC控制的自动搅拌装置结构设计

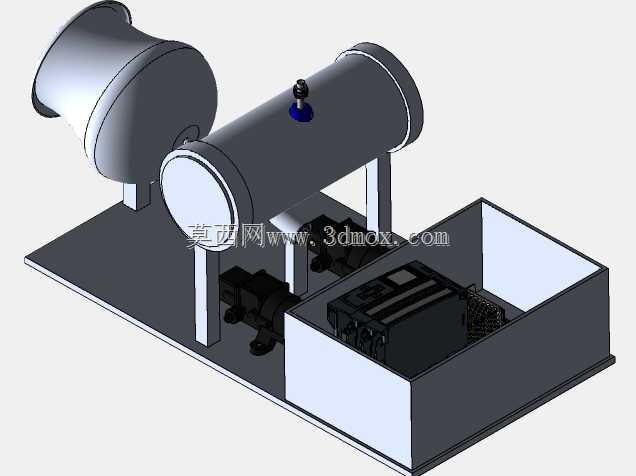

　　在中小型建材生产、实验室配料、小型工程现场的砂浆、涂料类物料搅拌作业场景里，传统人工控制的搅拌设备普遍存在搅拌时长把控不准、启停逻辑匹配度差、过载保护响应滞后的问题，这套集成PLC控制单元的自动搅拌装置，核心就是通过内置的可编程逻辑控制模块，把搅拌作业的进料、搅拌、出料、停机保护全流程的动作逻辑做固化，减少人工干预带来的工艺偏差。从结构设计的角度看，这套装置的控制核心采用导轨式安装的模块化PLC单元，整体外形遵循工业电控元件的标准安装尺寸，主体壳体宽度适配常规35mmDIN导轨的安装卡槽，安装时不需要额外定制安装支架，直接卡装在电控柜内的标准导轨上即可，安装边界预留了两侧接线端子的操作空间，左右两侧各留出不小于20mm的走线间隙，避免多组控制线缆堆叠造成的信号干扰，也方便后期运维时的接线拆装。

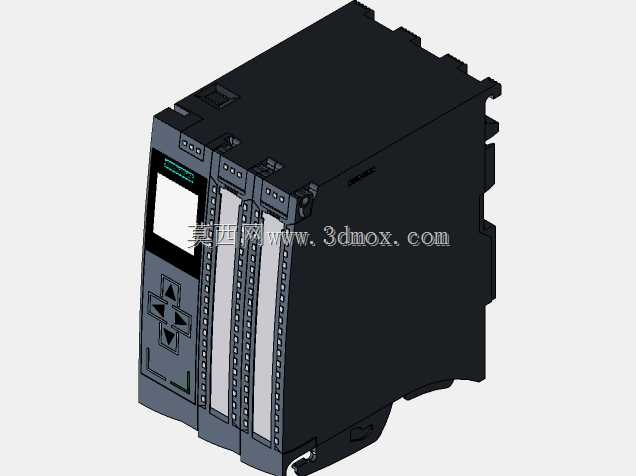

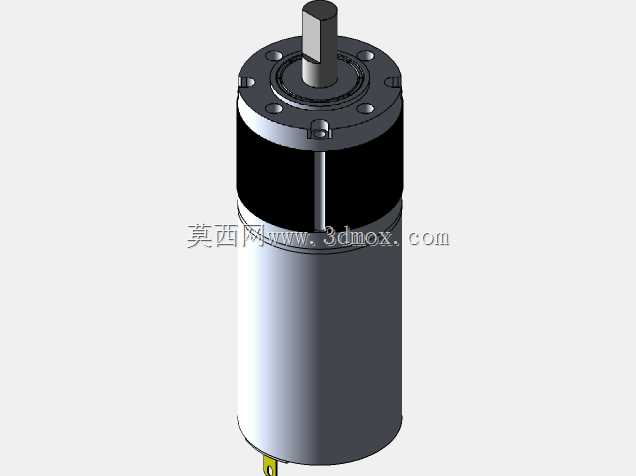

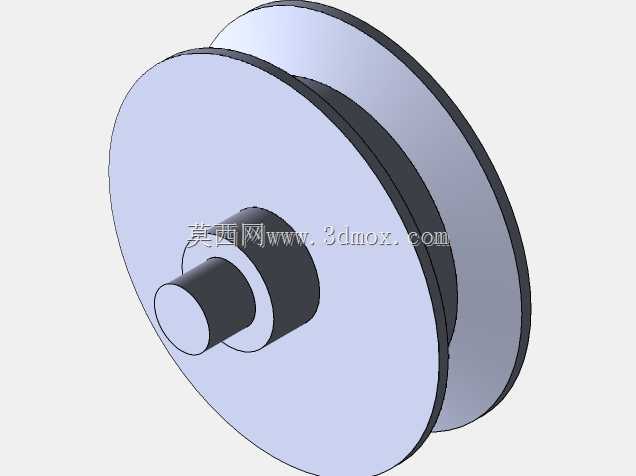

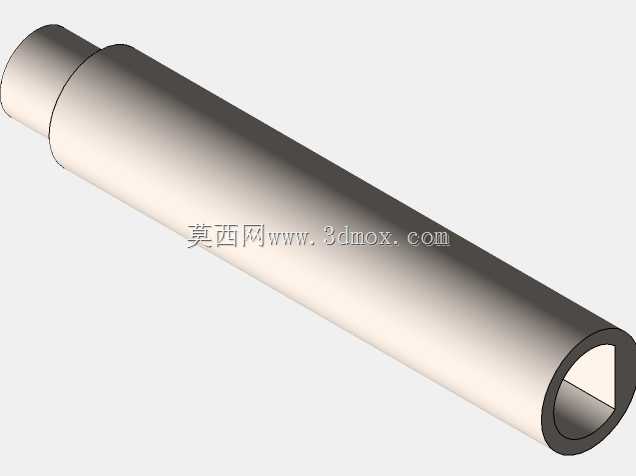

　　控制单元的正面集成了状态显示屏与实体操作按键，显示屏可以实时显示当前搅拌电机的运行电流、搅拌时长计数、故障代码信息，按键区域采用凹陷式的防误触设计，避免现场作业时的磕碰造成误操作，按键的行程设置为2mm，按压力度控制在5N左右，符合工业现场操作的手感反馈要求。功能设计上，这套PLC单元预留了多路数字量输入输出接口，输入侧可以对接料位传感器、温度传感器、急停按钮、柜门安全锁的信号，输出侧可以直接驱动搅拌电机接触器、进料电磁阀、出料气动阀的动作，不需要额外扩展中间继电器模块，简化了整个电控系统的接线复杂度。

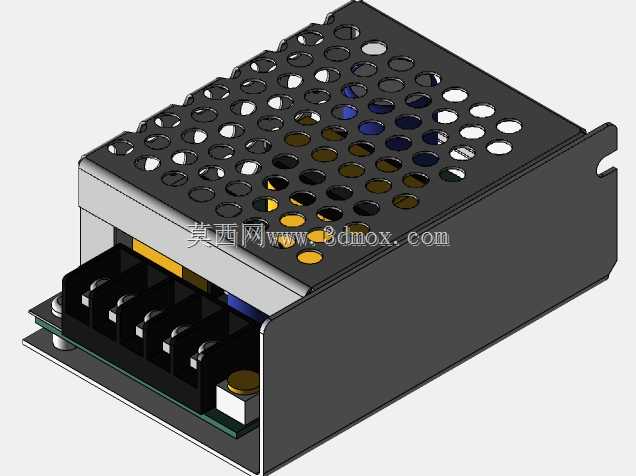

　　设计过程中特意将PLC的供电模块与信号采集模块做了物理分隔，供电部分布置在壳体的最左侧，强电走线与右侧的信号走线之间设置了绝缘隔离筋，避免强电串入信号回路造成的模块烧毁问题。在实际应用中，这套控制单元可以根据不同物料的搅拌工艺要求，提前写入多套控制程序，比如针对水泥砂浆类物料，设置先低速搅拌30秒完成物料预混，再切换高速搅拌2分钟达到均质要求，最后自动停止并触发出料信号；针对涂料类易飞溅物料，设置启动前先触发声光预警3秒，再闭合搅拌电机回路，同时锁定进料口盖板，避免搅拌过程中盖板意外开启造成物料溅出。

　　壳体的散热结构采用侧面格栅式自然散热设计，没有设置额外的散热风扇，避免风扇运转带来的粉尘吸入问题，适配多粉尘的搅拌作业现场环境，壳体的防护等级达到IP20，正面的按键与显示屏区域做了覆膜防水处理，可以抵御现场少量的水花飞溅。安装尺寸上，整个PLC单元的深度控制在100mm以内，适配深度120mm以上的标准壁挂式电控柜安装，单元底部的导轨锁扣采用弹性卡扣设计，拆卸时只需要拨动卡扣即可将单元从导轨上取下，不需要借助额外工具，方便后期的模块更换与程序升级。接口部分采用插拔式接线端子，每个接线位都标注了清晰的线号标识，接线时只需要对应线号压接即可，降低现场接线的错误率。考虑到搅拌作业现场可能存在的振动问题，整个PLC单元的内部电路板都做了防震胶垫固定，接线端子采用带锁扣的防脱设计，避免设备长期振动造成的接线松动、接触不良问题。控制逻辑里还内置了电机过载保护、缺相保护、料位超限保护的程序，当采集到电机电流超过额定值1.2倍持续5秒时，自动切断电机输出回路并触发故障报警，不需要额外配置热继电器，进一步简化了电控系统的元件配置。
