双摆臂环形基座周期运动机械结构

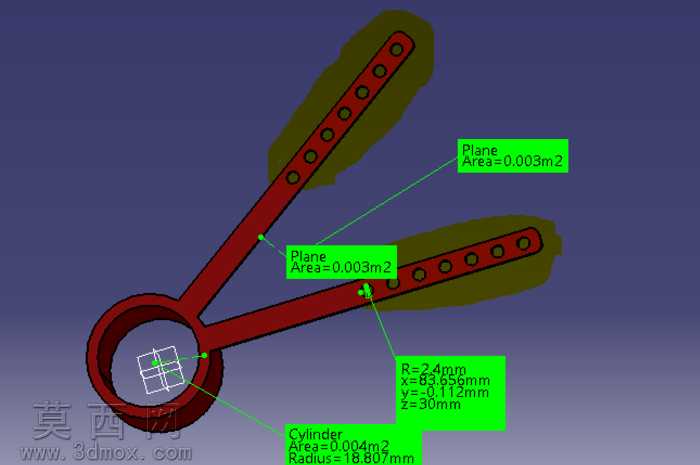

该机械结构采用三维建模软件完成全参数化设计，整体以环形基座作为核心安装载体，延伸出两根对称分布的长条形摆臂，形成类剪刀式的双摆臂布局。建模过程中首先完成基准平面的搭建，对两个摆臂的安装平面分别做面积参数标定，两处基准平面面积均为0.003平方米，为后续摆臂的运动限位、安装定位提供精准的参考基准。结构参数设计上，对核心铰接位置做了精确的尺寸约束，铰接处圆角半径为2.4mm，铰接点的空间坐标定位为x=63.65mm、y=-0.112mm、z=30mm，同时对环形基座的圆柱特征做参数定义，圆柱特征半径为18.80mm，保证基座与摆臂的铰接转动顺滑无卡滞。摆臂主体采用等截面长杆结构，沿杆身均匀排布多组圆形安装孔，可根据实际使用需求调整外接部件的安装位置，实现摆臂力矩、运动行程的灵活调节。渲染阶段采用高饱和度的红色金属漆作为摆臂与基座的主体材质，搭配暗紫色渐变背景突出结构轮廓，对摆臂的运动摆动范围做半透明橄榄绿色的运动包络渲染，直观展示双摆臂的周期摆动行程边界。设计思路围绕周期性往复运动的机构需求展开，摒弃传统单摆臂的运动局限性，通过双摆臂的对称布局平衡运动过程中的惯性力，降低机构运行时的振动幅度，环形基座的设计既可以作为铰接支撑座，也可预留空间穿设传动轴、走线槽，适配电机驱动的周期运动场景。整体结构的参数化建模方式支持后续快速修改摆臂长度、安装孔间距、铰接点位置等核心尺寸，可快速迭代适配不同的运动行程、负载要求，适用于需要周期性往复摆动、位置可灵活调整的机械传动场景，结构简单易加工，运动轨迹清晰可控，兼顾了结构可靠性与调节灵活性。
