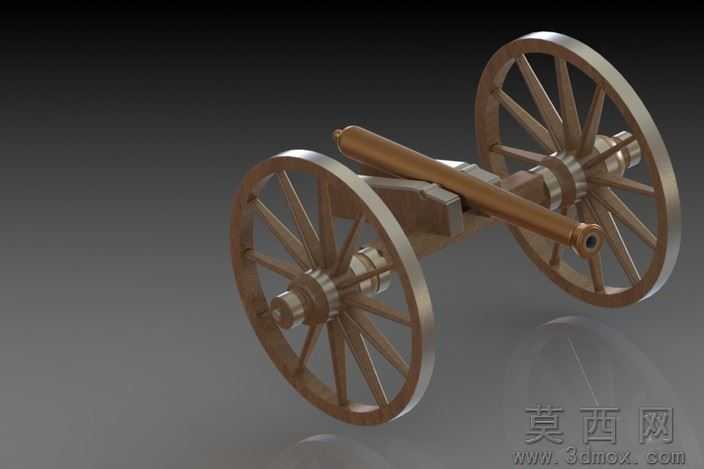

十九世纪复古轮式加农炮三维复原设计

本作品为十九世纪轮式加农炮的三维复原建模成果，建模阶段依托SolidWorks平台完成全参数化结构搭建，首先对历史实物的比例进行测绘还原，将炮身、轮架、轮组、连接轴等核心部件进行独立草绘建模，严格遵循老式火炮的结构逻辑：炮管部分还原了前膛炮的锥形炮口、加厚炮尾的经典形制，炮身与木质炮架的连接部位还原了历史上的金属箍固定结构，保证部件间的装配关系完全符合真实古炮的机械连接逻辑。建模过程中对辐条式木轮进行了精细化结构处理，每一根辐条的排布角度、轮缘的金属包边结构、轮毂与轮轴的配合公差都做了严谨的参数设定，炮架部分还原了实木材质的梯形支撑结构，兼顾了历史还原度与三维模型的装配合理性。材质与渲染阶段，针对不同部件做了差异化材质调试：炮管与轮轴、轮箍等金属部件采用做旧古铜材质，调整了金属粗糙度、氧化层纹理参数，还原出古旧金属历经岁月的哑光磨损质感；炮架与辐条、轮缘木质部分采用深棕老硬木材质，添加了自然木纹纹理、细微使用划痕的凹凸贴图，模拟出木质构件长期使用后的包浆与磨损痕迹；场景搭建采用深灰色哑光地面，添加柔和的环境反射效果，通过三点布光方案突出火炮的结构轮廓与材质质感，阴影参数调整为软阴影，避免生硬阴影遮挡结构细节。设计思路上以历史复原为核心，没有对古炮结构进行现代化改造，所有结构细节都参考十九世纪野战加农炮的真实形制，在保证模型外观还原度的同时，所有部件都保留了可编辑的参数化特征，支持后续的结构拆解、工程图导出或者3D打印应用，模型整体装配完成后进行了全局干涉检查，确保所有部件之间无穿模、无装配错位，完整还原了老式轮式火炮的机械美感与历史厚重感。
