模块化多足仿生六足行走机器人结构

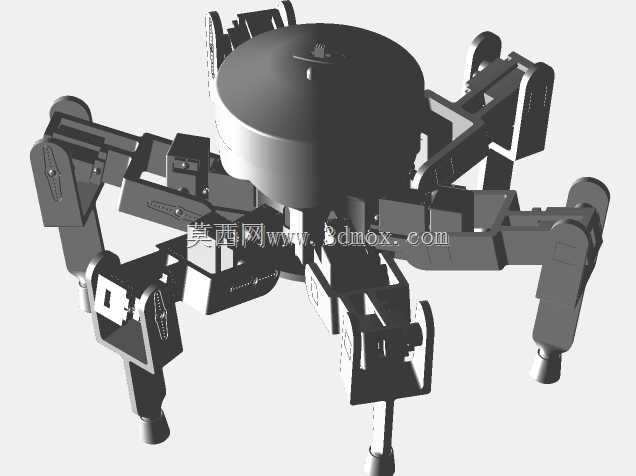

　　这款六足行走结构的设计，最初是面向复杂非结构化地形的移动作业需求开发，区别于轮式、履带式移动机构，六足构型天生具备离散落足点选择能力，可在废墟搜救、工业管线巡检、崎岖地形科考等场景下，依托足端的点接触特性跨越障碍、通过松软或不平整地面，不会像轮式结构那样出现卡滞、打滑陷困的问题。从结构设计逻辑来看，整体采用了模块化分肢设计思路，六条腿沿中心机体周向均匀分布，每一条腿都采用多关节串联构型，关节处预留了标准舵机安装位，可直接适配常用的数字舵机驱动，单腿的运动学解算独立，既可以实现三角步态的快速平稳行走，也能切换为五足支撑一足探障的高稳定性越障模式，甚至在单腿出现故障时，剩余五条腿仍可调整步态维持基本移动能力，容错率远低于三足、四足构型。

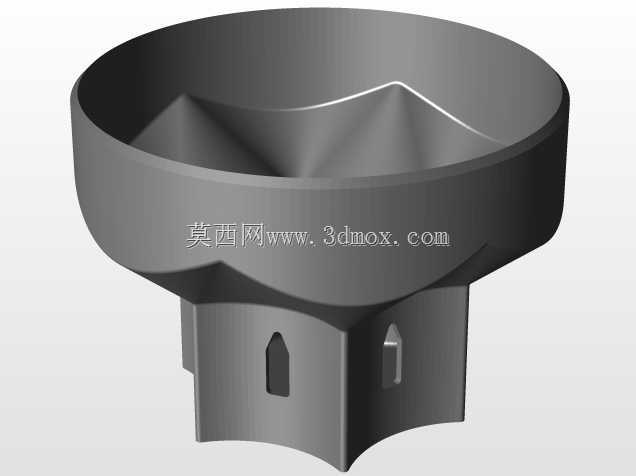

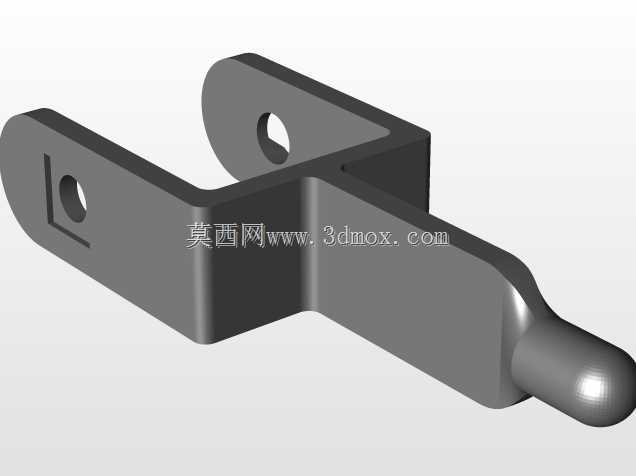

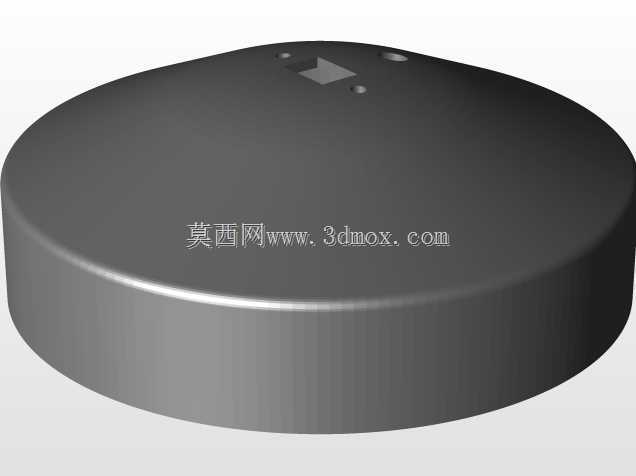

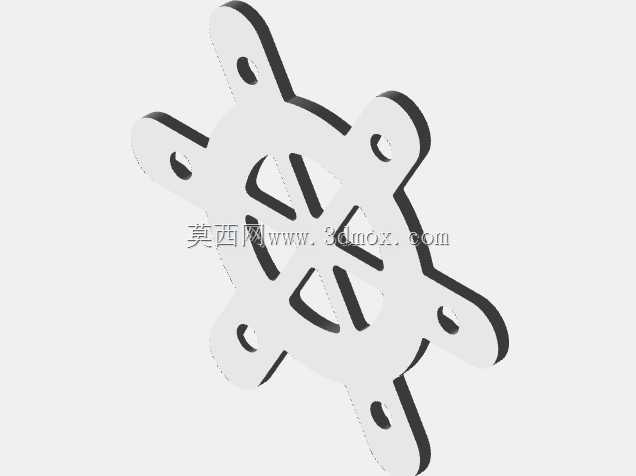

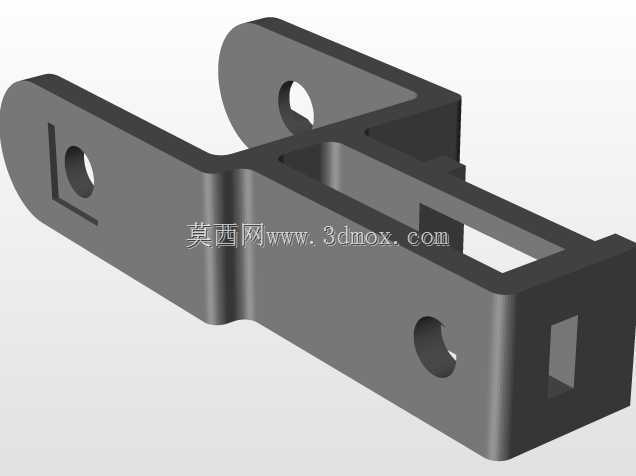

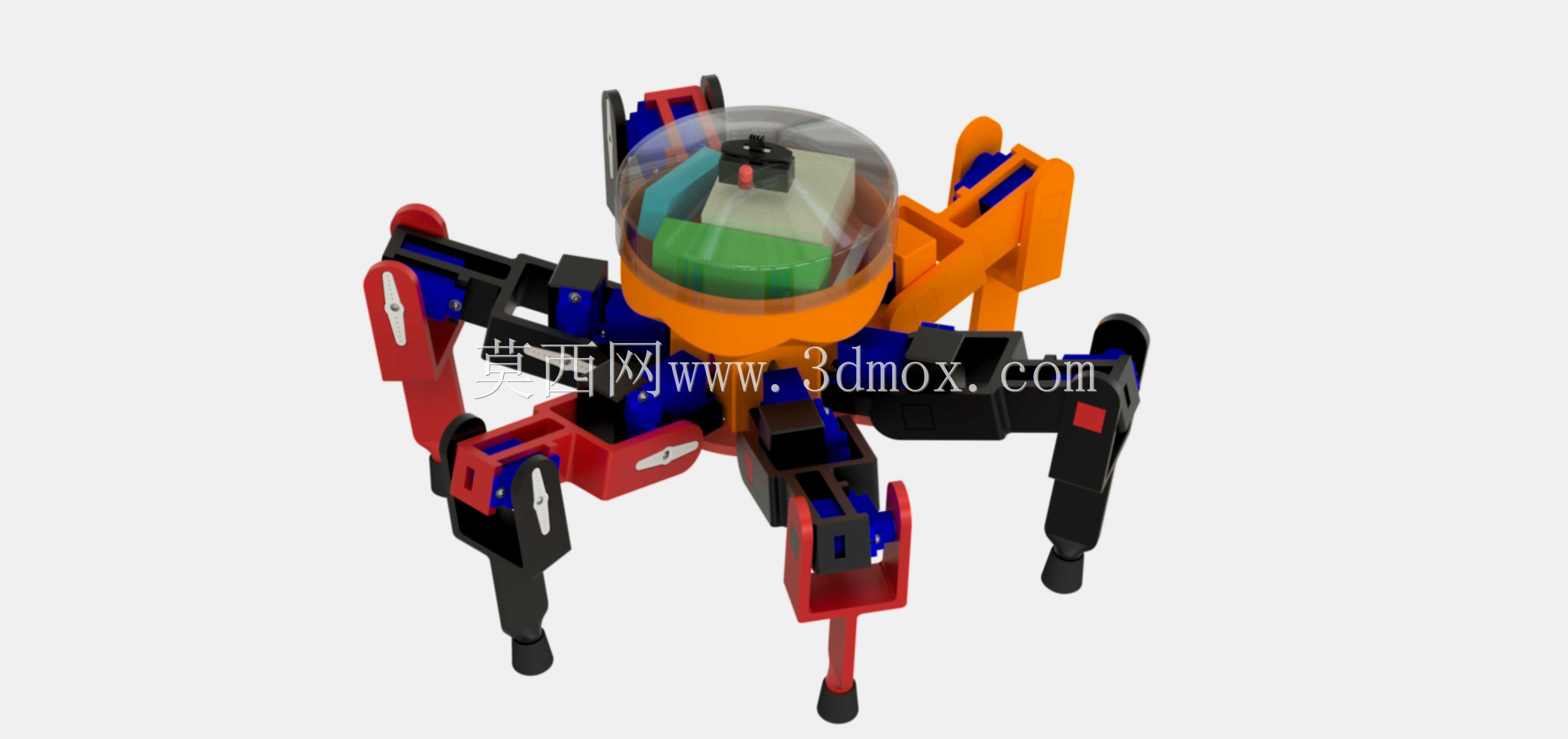

　　中心机体部分采用半球形透明上罩设计，一方面可以将主控板、传感器模块、供电单元全部收纳在腔体内部，避免户外作业时灰尘、溅水直接接触电路元件，另一方面半球形的曲面结构没有突出棱角，在狭窄空间穿行时不会被管线、碎石勾挂，上罩的透明材质也方便调试阶段直接观察内部接线状态、指示灯运行情况，无需反复拆装机壳。机体与腿部的连接部位采用快拆式卡扣结构，单条腿可以独立拆卸更换，在野外作业出现足端磨损、关节结构损坏时，不需要拆解整个机体就能快速替换备件，大幅降低现场维护的难度。腿部结构采用分层拼接设计，不同节段的结构件通过标准孔位连接，可根据实际负载需求调整腿节长度，比如在需要搭载较重的检测传感器时，可缩短腿节长度降低重心提升稳定性，在需要跨越较高障碍时，可更换加长腿节提升抬腿高度，适配不同的作业场景。足端采用小面积圆柱接触头，接触地面时的压强集中，在松软泥土、碎石堆上可以获得更稳定的支撑，不会因为接触面积过大卡在石缝中，同时足端预留了传感器安装位，可加装压力传感器实时检测足端触地状态，为步态调整提供反馈信号。

　　从安装边界来看，整体结构的外接轮廓在完全收拢状态下直径不超过300mm，高度不超过220mm，可轻松放入常规的设备携带箱，腿部完全展开时最大跨距可达500mm，越障高度可达到自身收拢高度的60%，能够轻松跨过常见的管线、台阶、碎石堆障碍。在结构细节处理上，所有关节的转动部位都预留了轴承安装位，避免塑料结构件直接摩擦产生磨损旷量，延长结构的使用寿命，走线槽全部设计在结构件内部，舵机接线、传感器接线可以顺着腿节内部的空腔走到中心主控腔，不会出现线缆外露被拉扯、勾挂的问题。

　　整个结构的零件拆分充分考虑了3D打印的工艺特性，没有大角度悬空结构，不需要额外添加大量支撑就能完成打印制作，打印完成后仅需要标准螺丝、螺母就能完成组装，不需要定制特殊的连接件，非常适合机器人爱好者、科研团队快速制作原型验证步态算法，也可以作为小型移动作业平台的基础载体，在上方加装机械爪、检测摄像头、气体传感器等模块，拓展不同的作业功能。在实际步态运行过程中，周向均匀分布的六条腿可以将机体的重量均匀分散到每个关节，单关节的负载远低于同尺寸的四足结构，对舵机的扭矩要求更低，不需要选用大扭矩高价舵机就能实现稳定行走，整体的制作成本也更可控。
