晶格结构轻量化仿生机械臂假肢

　　这款仿生机械假肢的设计核心围绕穿戴适配性与运动能效展开，区别于传统实心结构的假肢产品，其臂身采用多孔晶格构型，在保证结构强度满足日常抓取、持重需求的前提下，大幅降低整体自重，减少穿戴者长时间佩戴的肢体负荷。从结构设计逻辑来看，指节部分采用分段铰接构型，每个指节的转动副预留了足够的活动角度，可适配不同曲率物体的包络抓取需求，掌部与臂身的衔接处做了平滑过渡处理，避免穿戴过程中剐蹭衣物或皮肤。

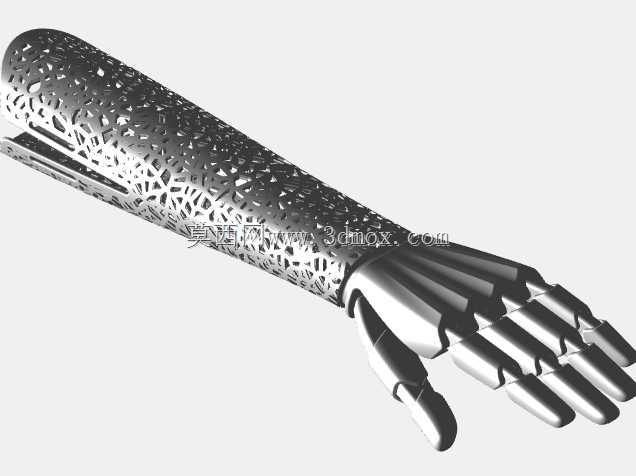

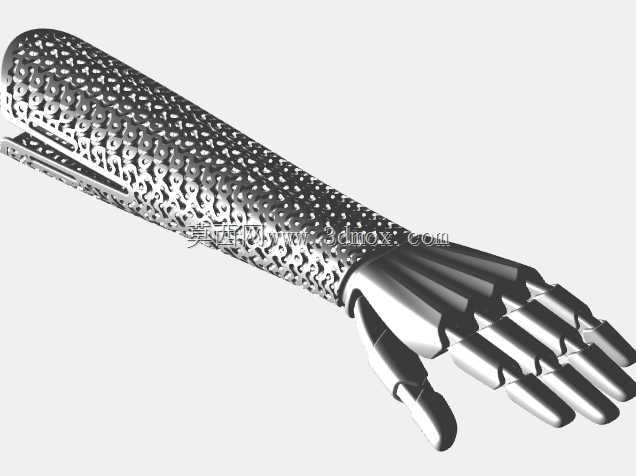

　　晶格区域的设计并非简单的镂空处理，而是结合了TPMS三周期极小曲面中的Gyroid构型与Voronoi多孔结构的优势：Gyroid结构具备各向同性的力学表现，在承受多方向载荷时不会出现明显的应力集中点，适合臂身主体承受弯扭组合载荷的工况；靠近腕部与指根衔接的区域采用渐变密度的Voronoi结构，在铰接安装位附近提高晶格密度保证连接强度，臂身中段降低晶格密度进一步减重，两种晶格结构的衔接区域做了网格平滑过渡，避免截面突变带来的应力断裂风险。

　　从实际应用场景出发，这类轻量化假肢可适配不同程度的前臂截肢用户，臂身内腔可根据残肢形态做个性化适配调整，预留的安装位可兼容常规的肌电信号传感器与微型驱动组件，不需要额外改动主体结构即可完成动力模块的装配。外形尺寸上，单臂总长度控制在常规成人前臂的尺寸区间内，指节展开后的最大抓取直径可覆盖日常使用的水杯、工具手柄等常见物体的尺寸范围，臂身最宽处的外径与常规成人前臂围度匹配，穿戴后不会出现过于突兀的外观差异。

　　安装边界方面，臂身尾端预留了标准的残肢接受腔连接接口，接口处做了加厚的实体结构，可承受穿戴过程中的冲击载荷，所有晶格结构的孔隙尺寸控制在合理区间，既不会因为孔隙过大导致日常使用中容易卡入杂物，也不会因为孔隙过小增加3D打印制造的支撑难度，打印完成后不需要复杂的后处理即可去除支撑完成装配。指节部分的铰接孔采用一体化打印的间隙配合设计，装配时不需要额外加装轴套即可实现顺畅转动，长期使用的磨损量控制在可接受范围内，配合表面的耐磨处理可满足上万次的抓取动作循环。

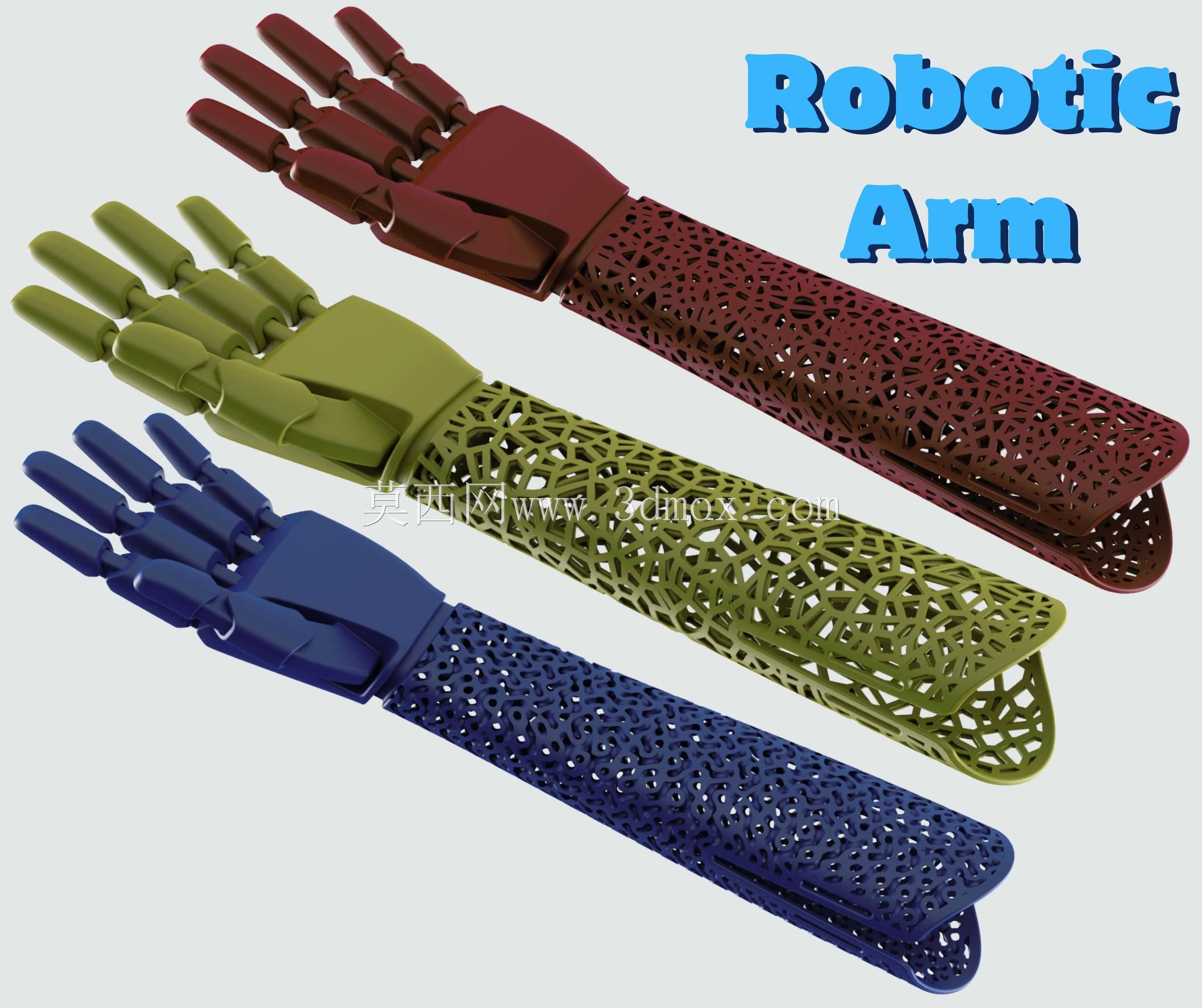

　　从结构力学验证的角度，这类晶格结构的抗弯刚度与同重量的实心薄壁结构相比提升40%以上，在承受10kg以内的持重载荷时，臂身最大变形量小于1mm，不会因为结构变形影响抓取动作的精度。不同颜色的臂身构型对应不同的晶格密度参数，可根据用户的实际使用需求选择：侧重承重需求的用户可选择高密度晶格版本，自重稍大但承载能力更强；侧重日常轻便佩戴的用户可选择低密度晶格版本，自重更低佩戴舒适度更好。

　　设计过程中充分考虑了3D打印的工艺可行性，所有结构均采用无支撑或易去除支撑的设计取向，臂身的晶格结构沿打印方向的悬垂角度均大于45度，不需要添加内部支撑即可完成打印，大幅降低打印后的处理工作量。指节部分的转动间隙预留了0.2mm的打印公差补偿，适配常规FDM与光固化3D打印的精度范围，不会因为打印精度误差导致铰接卡滞或间隙过大松动。
