ESP8266物联网开发板结构设计

　　这款开发板的结构设计围绕ESP8266物联网应用场景展开，在实际工程应用中，这类板卡常被嵌入到小型智能终端、环境监测节点、智能家居控制模组当中，作为核心的无线通讯与控制载体使用。从实际用途来看，它承担着WiFi数据透传、外设IO控制、传感器数据采集上传的核心功能，可对接各类温湿度、光照、开关量传感元件，也能驱动小型继电器、指示灯等执行器件，适配低功耗物联网终端的快速开发需求。

　　在功能特性的结构适配层面，板体预留了多组标准排针安装位，对应ESP8266芯片的全部IO引脚、电源引脚与通讯引脚，排布时充分考虑了外接模块的插拔空间，避免相邻排针接入杜邦线或模块时出现干涉。板体四角设置了标准安装固定孔，孔径适配M2规格的铜柱或螺丝，可直接固定在通用外壳、设备内部安装位或者面包板配套支架上，安装边界预留了足够的安全距离，固定孔边缘与板上走线、焊盘的间距满足PCB安规要求，不会因为安装螺丝的挤压造成线路短路。

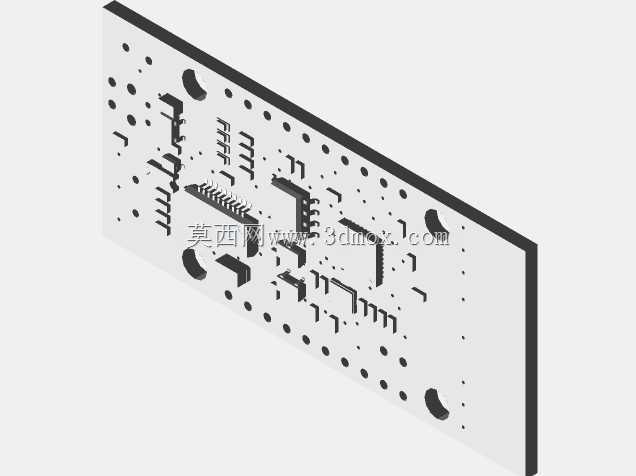

　　设计思路上，整体板型采用长条形规整布局，核心的ESP8266模组放置在板体中部偏左的位置，周边围绕布置电源滤波电容、复位按键、FLASH存储芯片等核心周边元件，电源输入接口设置在板体一端，方便外接供电时走线梳理，USB转串口芯片放置在靠近数据接口的位置，缩短高速信号的走线长度，减少信号干扰。板上的元件排布严格遵循信号流向，从电源输入到稳压电路，再到核心模组、外设接口，走线路径短且顺畅，同时在板体边缘预留了邮票孔半孔工艺位，支持直接贴片焊接到母板上，适配批量生产的贴片工艺需求。

　　外形尺寸方面，板体长度适配常见的小型物联网外壳内部安装空间，宽度控制在可兼容标准面包板宽度的范围内，既可以直接插在面包板上做原型验证，也能装入标准的塑料外壳中做成品封装。板体边缘做了圆角处理，避免组装时划手或者划破绝缘线材，所有贴片元件的高度都控制在较低范围内，最高的元件高度不超过10mm，适配薄型外壳的安装空间要求，不会出现元件顶到外壳盖板的情况。

　　从实际工程使用的角度看，这款板卡的结构设计充分考虑了原型开发和小批量量产的双重需求，安装孔位、接口位置的标准化程度高，不需要额外做结构修改就能适配多数通用物联网项目的安装要求，板上预留的扩展空间也足够用户根据自身需求焊接额外的功能元件，比如增加电平转换芯片、外接天线座等，不会因为板体空间不足无法改装。在做设备结构设计时，这款板卡的三维模型可以直接导入装配体中，核对安装孔位、接口位置与设备外壳、其他内部元件的干涉情况，提前规避组装时的空间冲突问题，减少结构打样的迭代次数。
