高压架空输电线路支撑铁塔结构设计

　　在长距离电能输送网络的搭建环节，架空输电支撑结构是决定线路架设稳定性、输电安全性的核心硬件，这类钢结构支撑件需要同时兼顾大跨度导线承载、极端气象耐受、长期户外服役抗腐蚀等多重工程要求，本次完成的输电塔三维结构设计，完全围绕平原地区110kV高压架空线路的实际架设需求展开，从结构选型到节点细化都贴合现场施工与长期运维的实际标准。

　　设计初期首先明确了结构的安装边界条件，该塔型适用的线路档距控制在250m至350m区间，设计覆冰厚度按10mm常规区域取值，基本风压取值0.35kN/㎡，整体结构总高度设定为32m，其中底部根开尺寸为6.2m，足够保证塔体在软土地基区域安装后的抗倾覆稳定性，底部四个塔脚预留了与混凝土基础预埋螺栓匹配的连接孔位，孔位公差控制在±2mm范围内，避免现场安装时出现孔位错位无法对接的问题。

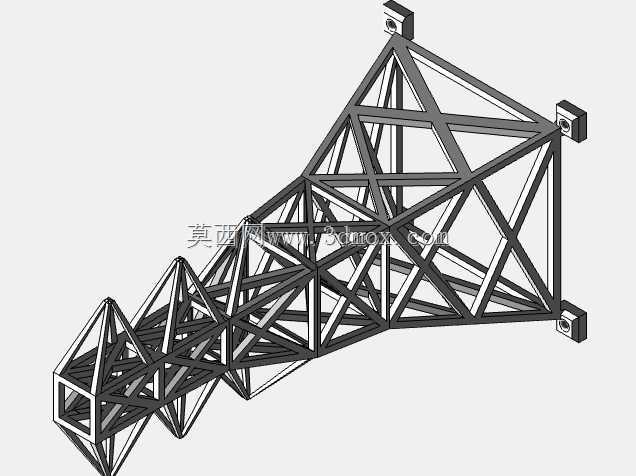

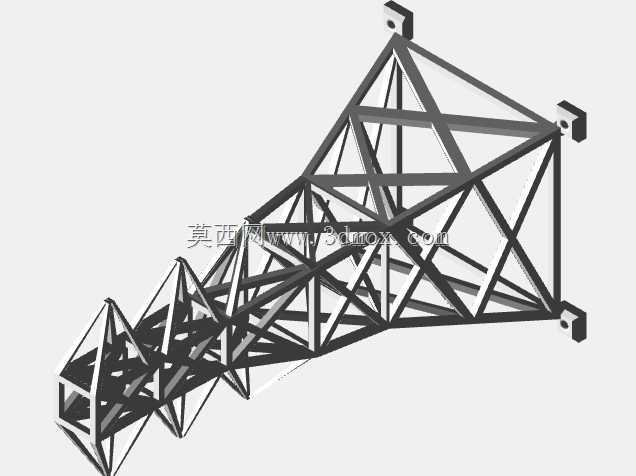

　　结构选型上采用了成熟的格构式桁架结构，主材选用等边角钢拼接，不同受力区段的角钢规格做了差异化匹配：塔腿段受力最大，选用L160×14等边角钢，塔身中段受力逐步递减，依次选用L140×12、L125×10等边角钢，塔头横担部分因为要承担导线挂点的集中荷载，选用L100×8等边角钢做交叉腹杆支撑，所有腹杆与主材的连接节点都采用节点板加螺栓紧固的形式，没有采用现场焊接的节点设计，一方面降低高空作业的施工难度，另一方面也避免焊接节点在长期户外服役中出现焊缝锈蚀、应力集中断裂的隐患。

　　塔头部分的结构设计充分考虑了电气安全距离要求，上横担架设双回路避雷线，下两层横担分别架设三相导线，不同相序导线挂点之间的水平距离、垂直距离都严格满足110kV线路的带电安全间隙要求，挂点位置预留了绝缘子串连接的挂板安装位，挂板的孔位尺寸匹配标准的U型挂环、球头挂环等电力金具的安装尺寸，不需要现场二次加工即可直接完成金具组装。横担端部还设置了防振锤的安装预留位，方便后期导线架设时直接配套安装防振装置，抑制导线风振对塔体结构的疲劳损伤。

　　从结构受力的角度，整个桁架体系的杆件布置完全遵循力流传递最短的原则，所有斜腹杆的角度都控制在35°至55°的最优受力区间，避免出现杆件夹角过小导致的节点应力集中问题，横隔面的设置间隔不超过5个节间，每个塔腿变坡位置都设置了刚性横隔面，保证塔体在承受横向风荷载、导线不平衡张力时不会出现截面畸变。塔体中部还预留了爬梯的安装固定点，爬梯固定点的间距控制在400mm，匹配电力运维人员高空攀爬的作业习惯，爬梯侧边还预留了防坠安全导轨的安装位，满足高空作业的安全防护要求。

　　考虑到长期户外服役的防腐需求，整个结构的所有杆件在建模时都预留了热浸镀锌的工艺余量，杆件之间的连接间隙控制在1.5mm至2mm，避免镀锌过程中出现积液、锌层厚度不均的问题，所有螺栓连接的接触面都做了平整处理，保证安装后连接面的贴合率不低于75%，避免连接松动。塔脚位置设计了专门的接地引下线连接点，连接点采用镀锌扁钢预留，方便现场直接连接接地网，满足输电塔的防雷接地要求。

　　在建模过程中，所有杆件的拼接位置都做了干涉检查，避免出现不同规格角钢在节点位置互相干涉、无法组装的问题，每个螺栓的穿入方向都做了统一规定：水平方向的螺栓由下向上穿入，垂直方向的螺栓由内向外穿入，符合电力铁塔施工的规范要求，方便现场施工人员快速识别安装方向，提升组装效率。针对塔体最容易出现应力集中的塔腿变坡位置、横担挂点位置，建模时特意做了节点板的圆弧过渡处理，减少应力集中系数，提升结构的疲劳寿命。

　　这类格构式输电塔的应用场景非常广泛，除了平原地区的高压输电线路，调整塔高、根开以及杆件规格后，也可以适配丘陵、山地的线路架设需求，相比传统的水泥电杆，钢结构格构塔的承载能力更强，档距跨度更大，能够有效减少线路的塔基数量，降低线路整体的建设成本，同时钢结构构件可以全部在工厂预制，现场只需要螺栓组装，施工速度更快，施工过程对周边环境的破坏也更小。在运维阶段，格构式结构的杆件更换也更加便捷，如果出现个别杆件锈蚀、损伤的情况，不需要整体更换塔体，只需要更换对应位置的杆件即可，大幅降低后期的运维成本。

　　建模过程中还充分考虑了加工下料的便利性，所有同规格的角钢杆件都做了长度统一优化，减少工厂下料时的材料损耗，节点板的形状也尽量采用规则的多边形，减少不规则形状带来的切割加工难度，所有螺栓孔的孔径都统一匹配M16、M20、M24三种常用的电力铁塔螺栓规格，减少现场施工时的螺栓种类，降低物料管理的难度。
