日产聆风EM61电机适配安装转接板

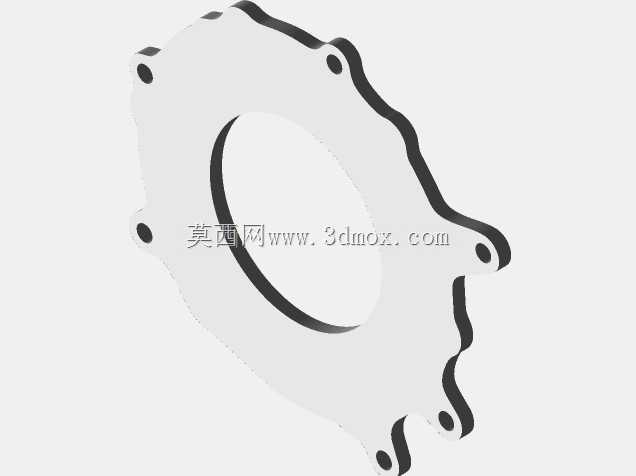

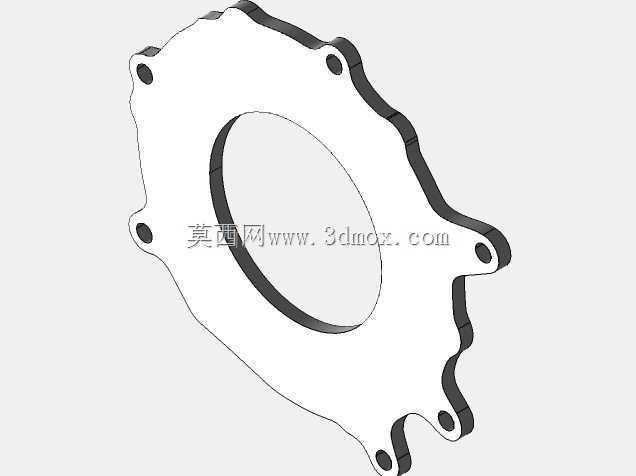

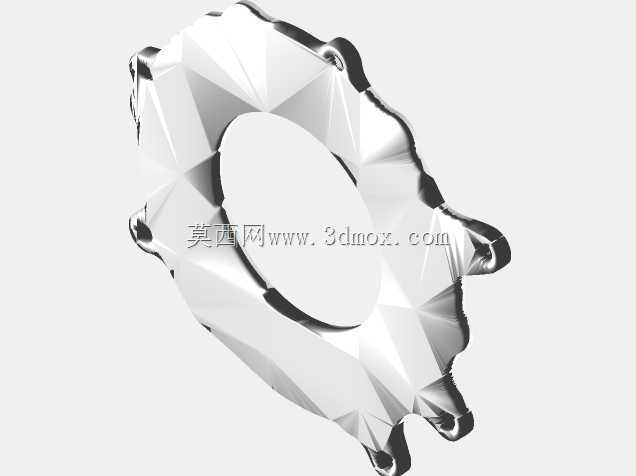

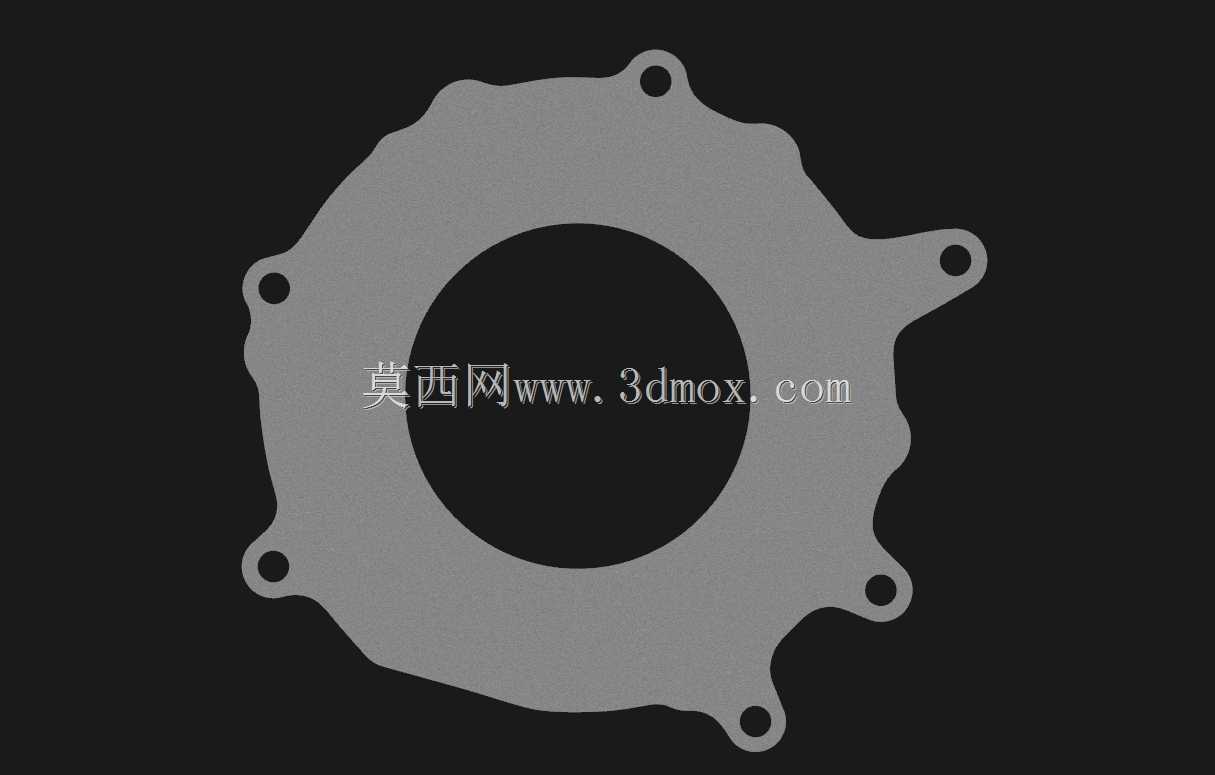

　　在新能源汽车动力改装与三电系统适配作业中，不同型号电机与变速箱的对接安装一直是结构设计环节的核心难点，尤其是初代日产聆风车型搭载的EM61驱动电机，在进行动力传输单元换装、油改电项目动力匹配时，原厂电机端的安装接口无法直接适配非原装的变速箱壳体，若强行通过焊接、现场扩孔等方式改造，不仅会破坏电机端盖的原有结构强度，还容易出现安装同轴度偏差，导致动力输出轴径向跳动超标，运行过程中出现异常振动、轴承过早磨损等问题，严重时甚至会引发传动系统失效。这款转接安装板正是针对这一实际工程痛点开发的专用适配结构，整体采用法兰式盘状结构设计，中心预留大尺寸通孔用于避让电机输出轴与联轴器的安装空间，避免板件与转动部件发生运动干涉。

　　板体周边根据EM61电机端盖的原厂安装点位，均匀分布了7个对应规格的安装通孔，孔位坐标完全匹配原厂电机端的螺栓孔位置公差，安装时无需对电机原有结构做任何切削、打磨改造，直接通过标准螺栓即可完成板件与电机端的刚性固定，保证连接面的贴合度与同轴度基准。在对接变速箱的一侧，板件的轮廓与安装孔位则根据待适配的冰发动机变速箱安装端面做了对应匹配，相当于在两种不同规格的安装接口之间搭建了符合公差要求的刚性连接桥梁，让EM61电机能够顺利对接非原厂的传动单元，满足电动汽车动力改装、三电系统替换的实际安装需求。

　　从结构设计的角度来看，这款安装板的厚度选择充分考虑了传动过程中的扭矩承载需求，既不会因为板件过薄导致连接刚性不足，出现受力变形、连接面错位的问题，也不会因为板件过厚额外增加动力总成的轴向尺寸，挤占机舱内的有限布置空间。板体的外轮廓做了随形优化，在完全覆盖安装结合面、保证连接强度的前提下，切除了非受力区域的多余材料，尽可能降低板件自身重量，符合新能源汽车零部件轻量化的设计方向。所有安装孔的位置度公差控制在±0.1mm以内，能够保证电机输出轴与变速箱输入轴的同轴度满足传动系统的装配要求，避免因为安装偏差带来的附加载荷。在实际应用场景中，这款安装板可直接用于初代日产聆风EM61电机的动力改装项目，不管是个人玩家的旧车油改电改造，还是维修厂的新能源车辆三电替换作业，都可以通过这款转接板省去现场测绘、自制转接件的繁琐流程，大幅缩短动力总成的装配周期，同时也能保证连接结构的可靠性，避免自制件因为公差控制不到位、强度不足带来的安全隐患。板件的安装结合面做了平面度处理，装配后能够与电机端盖、变速箱端面紧密贴合，不需要额外添加过厚的密封垫片即可保证连接面的贴合精度，减少装配累积误差。

　　对于三维结构设计从业者来说，这款模型的孔位布局、轮廓优化思路也具备很高的参考价值，在做类似的不同部件接口适配设计时，可以参考这种随形轮廓、点位精准匹配的设计逻辑，在保证连接强度与安装精度的前提下，尽可能优化零件的自重与外形尺寸，避免出现设计冗余或者结构强度不足的问题。在3D打印验证阶段，这款板件的测试样件已经完成了实装匹配验证，孔位对齐顺畅，安装后电机与变速箱的连接刚性满足使用要求，运行过程中没有出现异常振动或者连接松动的问题，完全能够满足动力传输过程中的载荷需求。
