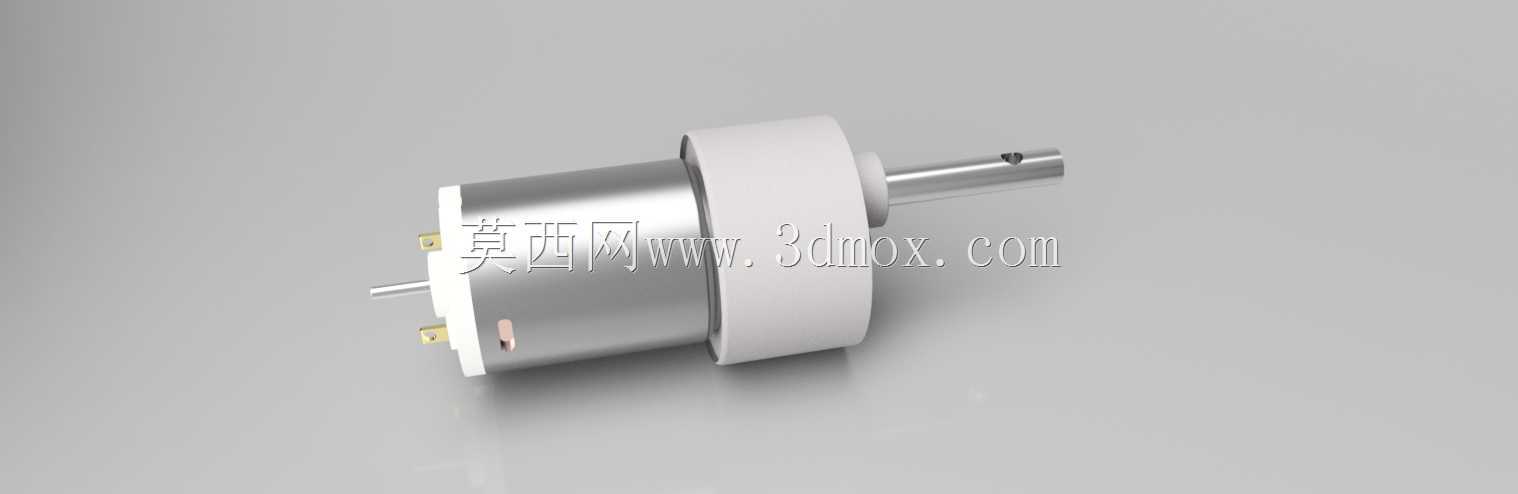

约翰逊小型直流减速电机结构设计

项目分类:电动机 发布时间:2025-02-09 ID:922495
  • 约翰逊小型直流减速电机结构设计
  • 约翰逊小型直流减速电机结构设计
  • 约翰逊小型直流减速电机结构设计

  在小型自动化传动场景里,这类带减速箱的直流有刷电机是非常常见的动力执行元件,日常接触到的智能小车驱动、小型电动玩具传动、桌面级自动化设备的进给机构、家用小电器的动力输出端,都能见到同结构产品的身影。做这类电机的三维建模时,首先要抓准两个核心部分的装配边界:一是后端的直流电机本体,二是前端的行星/直齿减速箱输出段,两者的同轴度公差是建模时必须优先保证的基准,一旦同轴度偏差超过0.05mm,实际装配后就会出现齿轮啮合异响、输出轴跳动超差、负载运行电流陡增的问题。

  从实际选型适配的角度看,这类电机的输出轴是带D型切面的结构,设计配套的传动轮、联轴器时,要严格对应轴径和D切面的平面位置,避免出现打滑、传动间隙过大的问题;轴伸长度的设计要匹配安装端的固定座厚度,预留好卡簧槽的安装空间,不能让轴在负载运行时出现轴向窜动。电机本体尾部的两个插片式接线端子,建模时要标注好端子间距和插片厚度,方便后续设计PCB接插件或者接线端子座的时候直接匹配,不用二次测绘调整。

  前端减速箱的端盖是塑料材质的定位结构,建模时要注意端盖和金属机壳的配合止口尺寸,止口的配合公差选H7/h6的间隙配合即可,既方便装配时的压入定位,也不会因为间隙过大出现减速箱晃动的问题。减速箱的外壳圆柱面是常用的安装定位面,很多配套的电机固定座都是抱紧这个圆柱面实现固定,所以建模时这个圆柱面的圆度公差要控制在0.02mm以内,避免安装后出现电机轴线倾斜,影响传动精度。

  实际做结构设计选型时,这类电机的安装边界要注意几个细节:一是电机本体的外径尺寸,要和固定座的抱紧内孔匹配,不能出现压装过紧挤变形机壳,导致内部定子磁极偏移的问题;二是输出轴的中心高,要和后续传动的齿轮、带轮中心高对齐,避免出现带轮偏磨、齿轮啮合侧隙不均匀的问题;三是尾部接线端子的预留空间,要留够接线或者接插件的插拔空间,不能让端子和设备外壳、其他结构件发生干涉,同时要注意端子和金属机壳之间的绝缘距离,避免出现短路风险。

  从功能特性上看,这类带减速箱的小型直流电机,核心是通过前端的齿轮减速结构,把电机本体的高转速低扭矩输出,转换成低转速高扭矩的输出特性,适配那些需要低速大扭矩传动的小型场景。建模的时候,除了外观结构的还原,还要把内部齿轮的传动比对应的中心距做准确,虽然外观模型不用把所有内部齿形都画出来,但减速箱的轴向长度、各级齿轮的占位空间要预留正确,方便后续做整机结构干涉检查的时候,不会出现内部空间预留不足的问题。

  另外要注意的是,电机本体上的两个通风缺口,建模时不要遗漏,这两个缺口是电机运行时内部碳刷、绕组散热的风道,实际做设备结构设计时,不能把这两个通风口堵死,否则长时间负载运行会出现电机过热、磁钢退磁、寿命大幅缩短的问题。输出轴顶端的定位孔,是用来安装输出端附件时的定位基准,建模时要标注清楚孔的深度和直径,方便后续配套零件的定位设计。

  很多刚接触结构设计的工程师做这类电机的配套结构时,容易忽略减速箱端面和安装面之间的间隙预留,直接把减速箱端面贴死在安装板上,运行时减速箱的塑料端盖会因为摩擦发热出现变形,甚至磨到内部的输出齿轮,所以建模时要在安装板和减速箱端面之间预留0.5-1mm的间隙,或者加一个薄的橡胶减震垫,既可以减少运行时的震动传递,也能避免端面摩擦的问题。还有尾部的输出轴(很多同类型电机尾部会带编码器安装轴),这个位置的空间也要预留好,如果后续需要加装编码器测速,不用再重新调整整体结构。

  做这类三维模型的核心价值,是给后续的整机结构设计提供准确的装配参考,不用设计师再去手动测绘实物,减少选型适配时的尺寸错误,所以建模时所有的安装配合尺寸、外形边界尺寸都要和实物保持一致,不能只做外观的形似,忽略了实际装配需要的尺寸基准。比如机壳上的两个安装固定孔位(如果是带法兰安装的型号),孔位的中心距、孔径大小都要准确,方便直接调用模型生成安装板的孔位,不用二次核对尺寸。
