适配GRBL驱动的Arduino控制板防护外壳

　　在小型桌面数控雕刻、激光打标这类轻量级数控改造场景里，控制板与电机驱动模块的防护一直是容易被忽略的细节——裸露的电路板容易受加工产生的碎屑、切削液飞溅影响，接线拉扯也可能导致接口松脱，这款壳体正是针对这类场景开发的集成容纳结构。日常做桌面级数控设备调试时，很多从业者习惯把Arduino控制板、GRBL屏蔽板、步进电机驱动模块零散固定在设备机架侧面，不仅走线杂乱，车间里的金属碎屑一旦飘落到驱动芯片引脚间很容易造成短路，加工时的振动长期作用也会让插针接触不良，这款壳体把所有核心控制元件整合到一个封闭腔体内，从根源上规避这类现场故障。

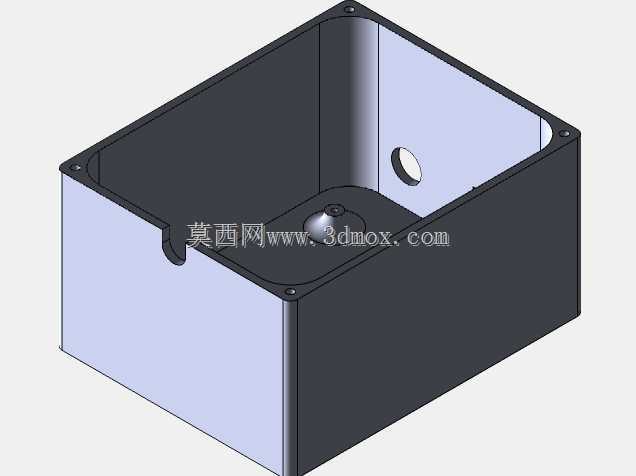

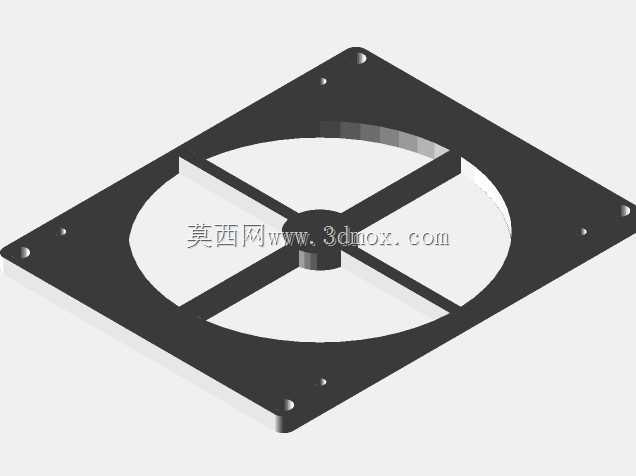

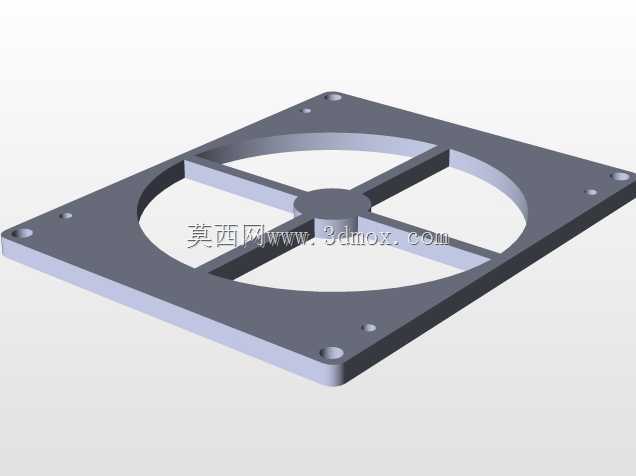

　　从结构设计来看，壳体采用一体式槽型腔体结构，侧壁预留的圆形开孔是专门的走线出口，控制板的电源输入、步进电机接线、限位开关信号线都可以从这个开孔规整引出，避免多股线缆在壳体内弯折挤压；腔体边缘做了一圈安装凸台，凸台上预留的固定孔位用来装配上盖板，上盖板的安装位专门匹配标准PC风扇的安装孔距，不用额外做转接支架就能直接固定散热风扇——因为GRBL驱动板在连续运行步进电机时，驱动芯片会持续发热，封闭壳体如果没有主动散热，内部积热会导致驱动过流保护触发，直接中断加工进程，这个风扇安装位的设计刚好解决了封闭防护与散热的矛盾。

　　壳体侧壁的缺口结构是预留的接口避让位，对应Arduino板的USB编程接口，不用拆开上盖板就能直接插数据线上传固件、调试参数，日常改参数、接脱机控制器都不用拆壳，现场调试效率能提升不少。做结构设计时，腔体内部的空间边界是按照标准Arduino Uno板叠加GRBL屏蔽板、四个A4988步进驱动模块的堆叠尺寸预留的，安装时可以直接用铜柱把控制板固定在腔体底部的定位柱上，不用自己测量尺寸打固定孔，底部的定位柱高度刚好让驱动模块的散热片和壳体底部留出间隙，避免底部贴合影响散热。安装边界上，壳体外部的四个角预留了沉头安装孔，可以直接用M3螺丝把整个壳体固定在数控设备的机架型材上，安装孔的沉头设计能让螺丝头完全没入壳体表面，不会突出刮擦线缆，也不会影响上盖板的装配。实际现场使用时，这类壳体除了防护碎屑，还能起到一定的电磁屏蔽作用，车间里的变频器、主轴电机运行时产生的电磁干扰，会通过空间辐射影响控制板的脉冲信号输出，导致步进电机丢步、加工尺寸偏差，金属材质的封闭壳体能有效削弱这类干扰，让GRBL系统输出的控制脉冲更稳定。

　　很多DIY数控设备的从业者之前会用3D打印做控制盒，但3D打印的壳体强度不够，设备长期振动容易出现连接柱断裂的问题，而且PLA材质在驱动芯片长期发热的环境下容易变形，这款壳体的结构壁厚是按照工业级防护壳体的标准设计的，侧壁厚度均匀，既不会因为壁厚过大浪费材料，也不会因为壁厚不足导致装配时出现形变。腔体内部的转角处都做了圆角过渡，没有尖锐的直角，一方面是加工时脱模更顺畅，另一方面也避免安装电路板时尖锐边角刮伤线路板的阻焊层。走线开孔的位置做在腔体侧壁偏上的位置，就算现场有少量液体飞溅到壳体上，也不会顺着开孔流进腔体内部接触电路板，开孔边缘做了光滑倒角，穿线时不会刮破线缆的绝缘层，长期拉扯线缆也不会出现绝缘层破损短路的问题。上盖板和腔体的配合面做了止口结构，装配时能自动定位，不会出现盖板偏移压到内部电子元件的问题，止口的配合间隙控制在合理范围，既方便拆装，又能阻挡细小的金属碎屑从配合缝隙钻进壳体内部。对于做小型数控设备改造、桌面级雕刻机组装的从业者来说，这个壳体不用自己重新测绘建模、调整安装孔位，直接就能把整套GRBL控制组件装进去，省去了自己设计防护外壳的建模时间，也避免了自己设计时出现的孔位偏差、空间预留不足导致元件装不进去的问题。
