Sherline5000轧机数控改造专用转换支架

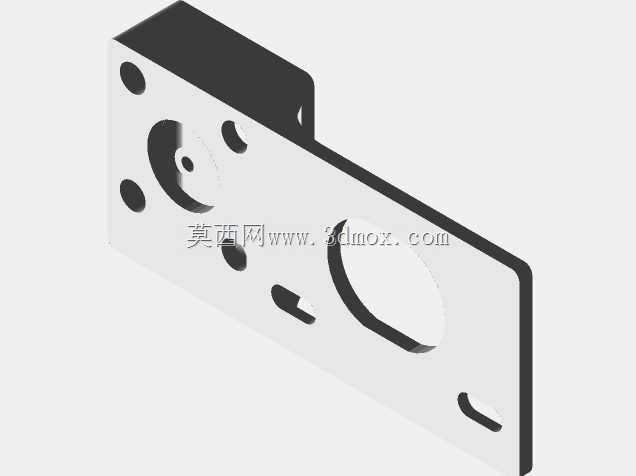

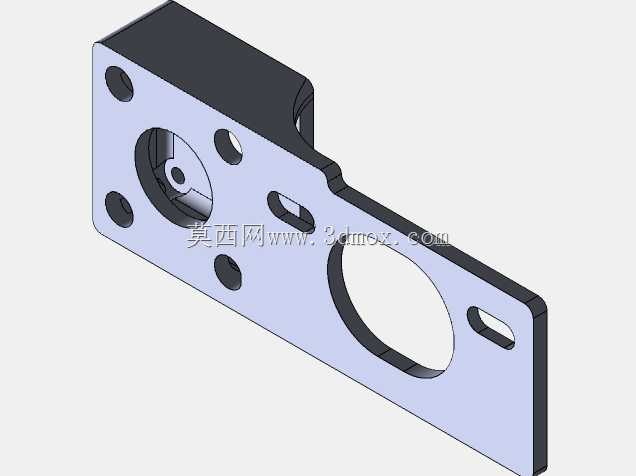

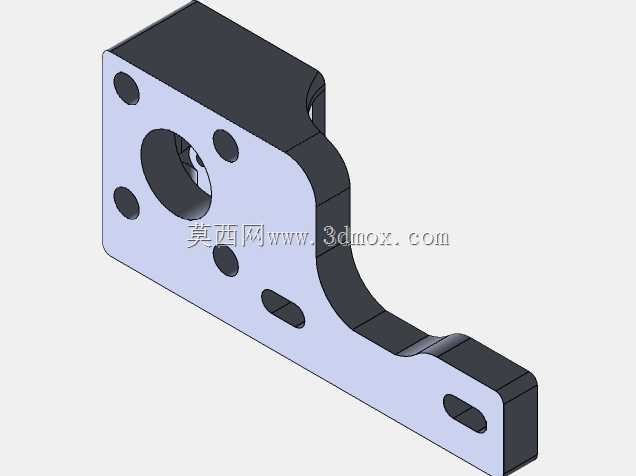

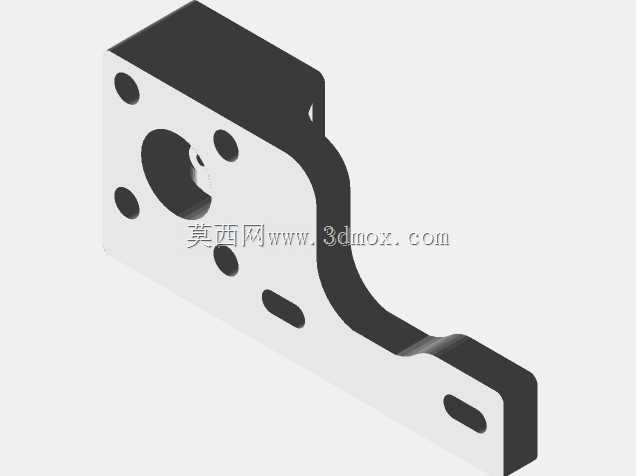

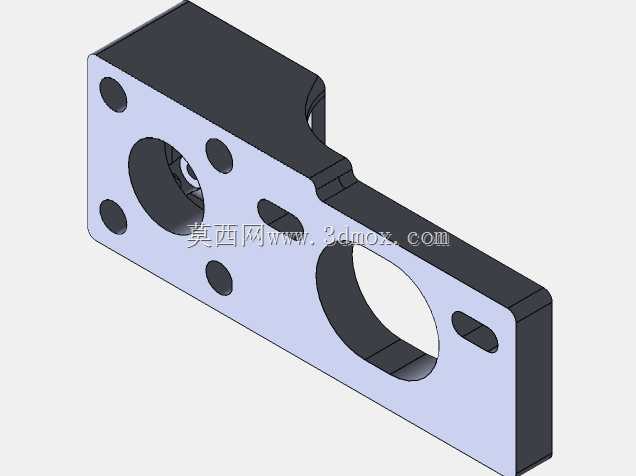

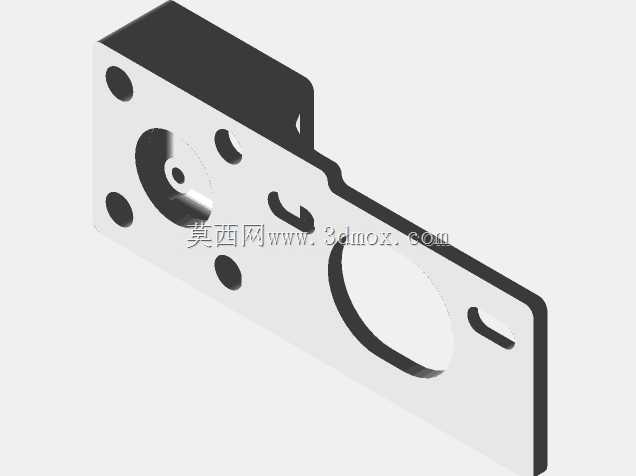

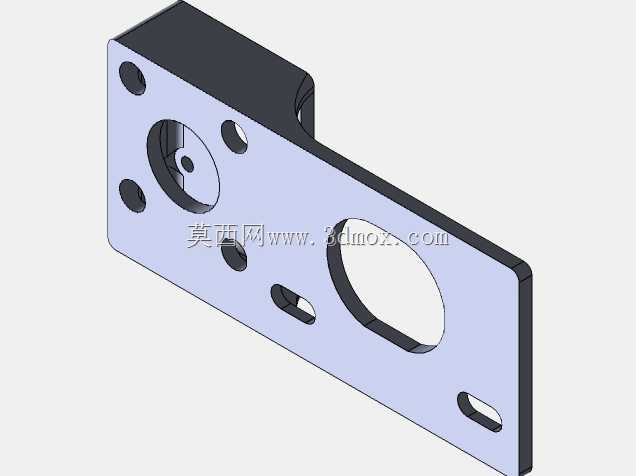

　　在小型精密轧机的数控化升级作业中，原有设备的手动进给结构无法匹配步进电机的安装与传动需求，这类转换支架正是为解决跨部件安装适配问题而设计的结构件，直接承担电机定位、传动路径衔接、安装基准统一的核心作用，是小型台式轧机完成数控改造时不可或缺的衔接部件。该支架整体采用L型折弯板式结构，主体安装面为平整矩形板材，垂直折弯边用于贴合轧机原有安装基面，避免额外增加垫高块带来的装配累积误差，所有安装孔位均经过同轴度校验，确保电机输出轴与轧机原有传动轴的平行度满足皮带传动的公差要求。从功能适配层面看，支架的主安装孔位完全匹配NEMA17规格步进电机的安装孔距，电机侧预留的中心过孔可容纳电机输出轴伸出，不会出现轴端与支架干涉的问题；

　　对应传动路径上的大直径过孔，是为轧机轴端的30T大齿轮预留的安装空间，确保齿轮装配后与支架端面保留足够的安全间隙，不会在运转过程中出现摩擦剐蹭。传动系统采用GT2皮带传动方案，电机轴端安装10T小齿轮，轧机轴端安装30T大齿轮，支架上的两个轴系安装孔中心距严格按照GT2皮带的标准节线长度计算设定，保证皮带安装后张紧力处于合理区间，既不会因张紧力过大加剧轴承受力，也不会因张紧力不足出现传动丢步的问题。安装边界设计上，支架与轧机底座、十字台的连接位置共预留2个M6x1.0规格的螺纹安装孔，孔位完全对应轧机原有基面的预装位置，改造作业时无需对原有设备主体进行大面积铣削加工，仅需在对应位置完成2个孔的钻攻即可完成固定，

　　大幅降低改造的加工难度与作业时长。针对Z轴方向的装配间隙问题，设计阶段预留了1%的尺寸缩放余量，实际装配时可根据不同批次轧机的铸造公差进行适配调整，避免因铸件尺寸偏差导致支架安装后出现别劲、传动卡滞的问题。支架上额外设置的两个长条形腰型孔，用于皮带张紧度的微调，安装时可先松开电机固定螺丝，沿腰型孔方向调整电机位置，待皮带张紧力符合要求后再锁紧固定螺丝，无需额外设计张紧轮结构，简化了整体改造的结构复杂度。板面分布的多个小圆孔为减重孔，在不影响结构刚性的前提下尽可能降低支架自身重量，减少轧机运动部件的额外负载，避免因附加重量过大导致进给电机负载超标。垂直折弯边的圆角过渡处理，可避免安装作业时尖锐边角划伤操作人员，

　　同时减少折弯处的应力集中，提升支架的整体结构强度，长期承受传动交变载荷时不会出现折弯处开裂的问题。从实际应用场景来看，这类支架主要面向小型台式精密轧机的DIY数控改造场景，适配桌面级小型加工设备的升级需求，无需更换原有设备的主体床身，仅通过加装该支架与对应电机、传动部件，即可将手动进给的轧机改造为数控自动进给设备，大幅提升小型零件轧制加工的进给精度与作业效率，尤其适合小批量精密零件加工、实验室小型材料轧制试验等场景使用。结构设计过程中充分考虑了3D打印工艺的成型特性，所有壁厚均设置为均匀尺寸，无大角度悬空结构，打印时无需添加过多支撑即可完成成型，降低自制加工的难度，同时安装孔位均预留了足够的攻丝余量，用户可根据实际装配需求进行二次修整，适配不同批次设备的微小尺寸偏差。
