18650锂电池DIY便携移动电源外壳结构

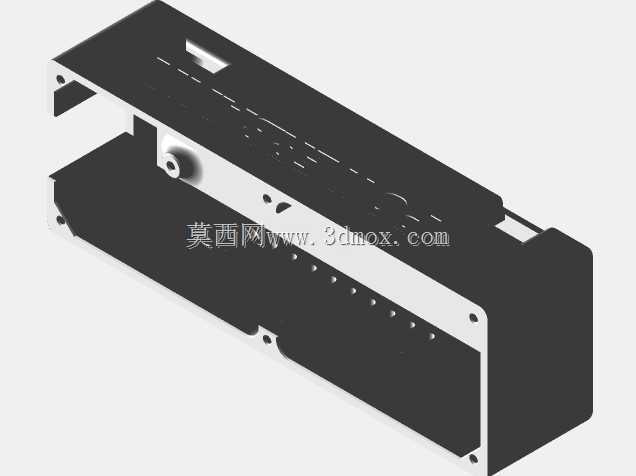

　　这款DIY移动电源结构围绕单节或多节18650锂聚合物电池的搭载需求设计，核心适配LiPo 18650 Battery Shield V3电池保护升压模块，主要面向电子爱好者自制便携供电设备、小型嵌入式项目临时供电、户外随身数码补电等场景使用。从结构设计逻辑来看，外壳采用上下扣合加螺丝紧固的装配方式，四角预留的螺丝柱位直接对应模块的安装孔位，不需要额外做转接支架就能完成电路板与电芯的固定，减少装配时的零件数量，降低DIY过程中的加工难度。

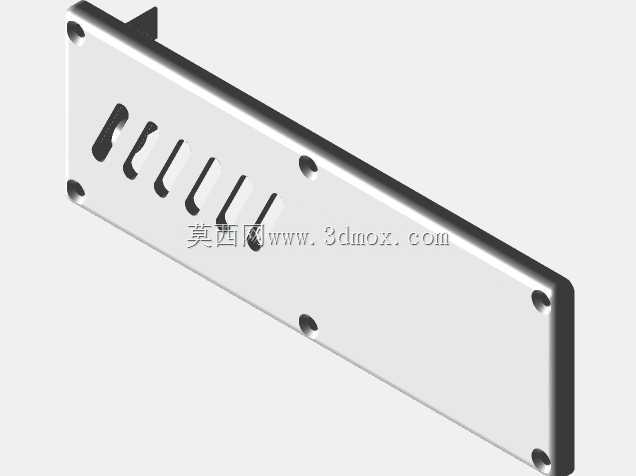

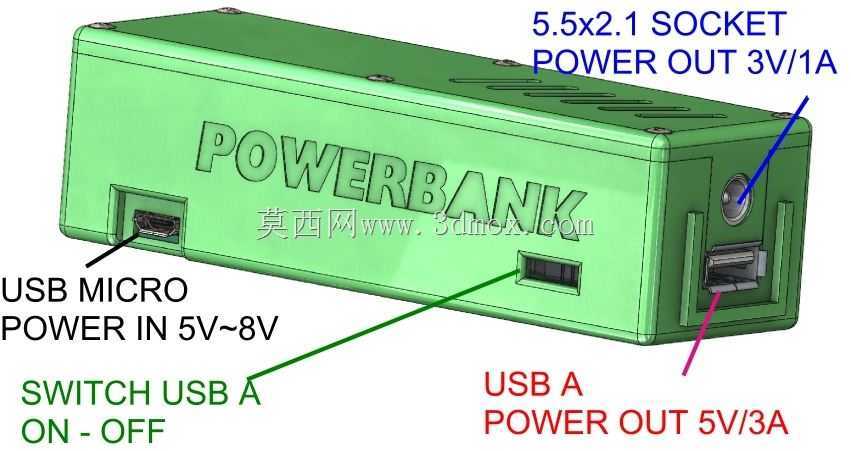

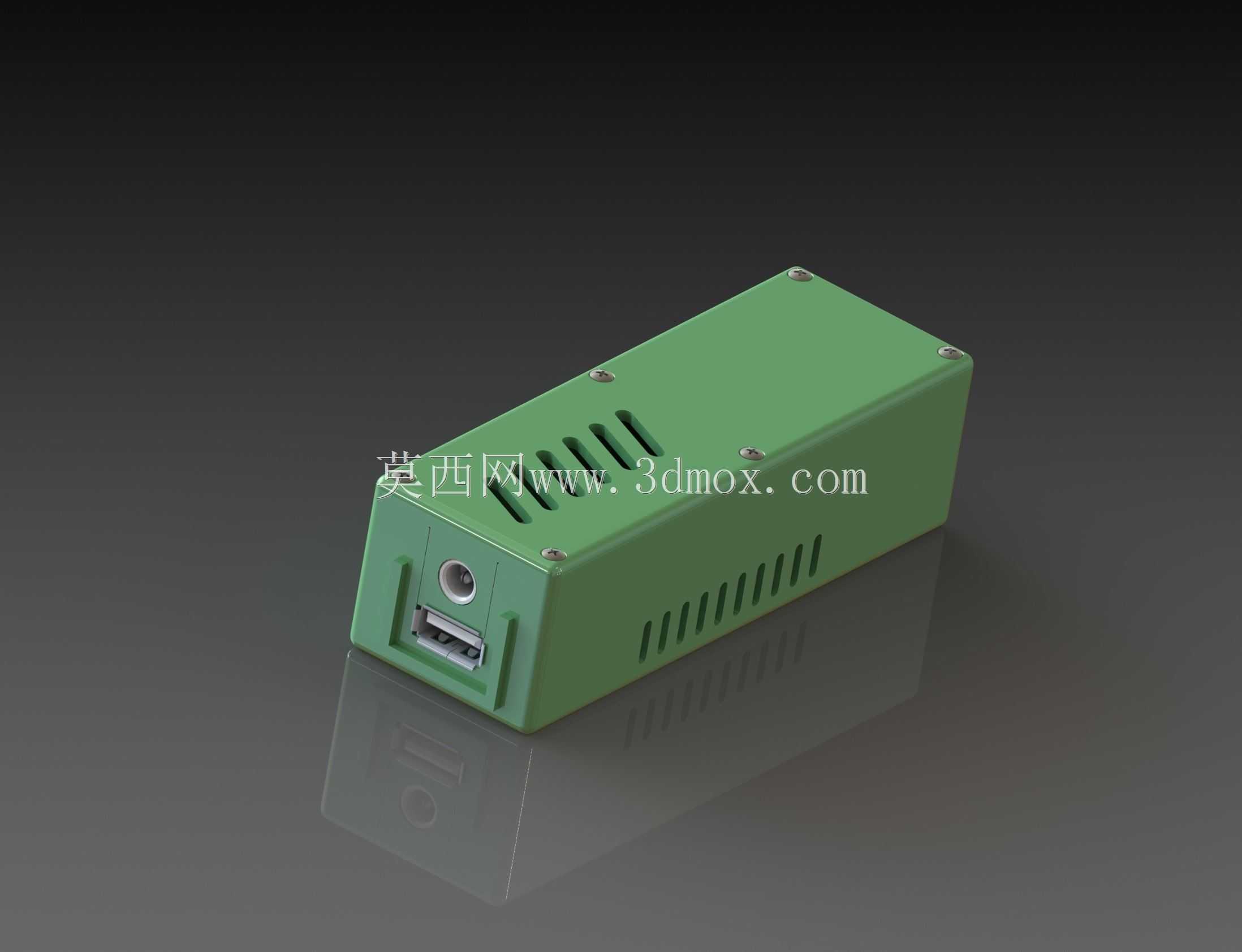

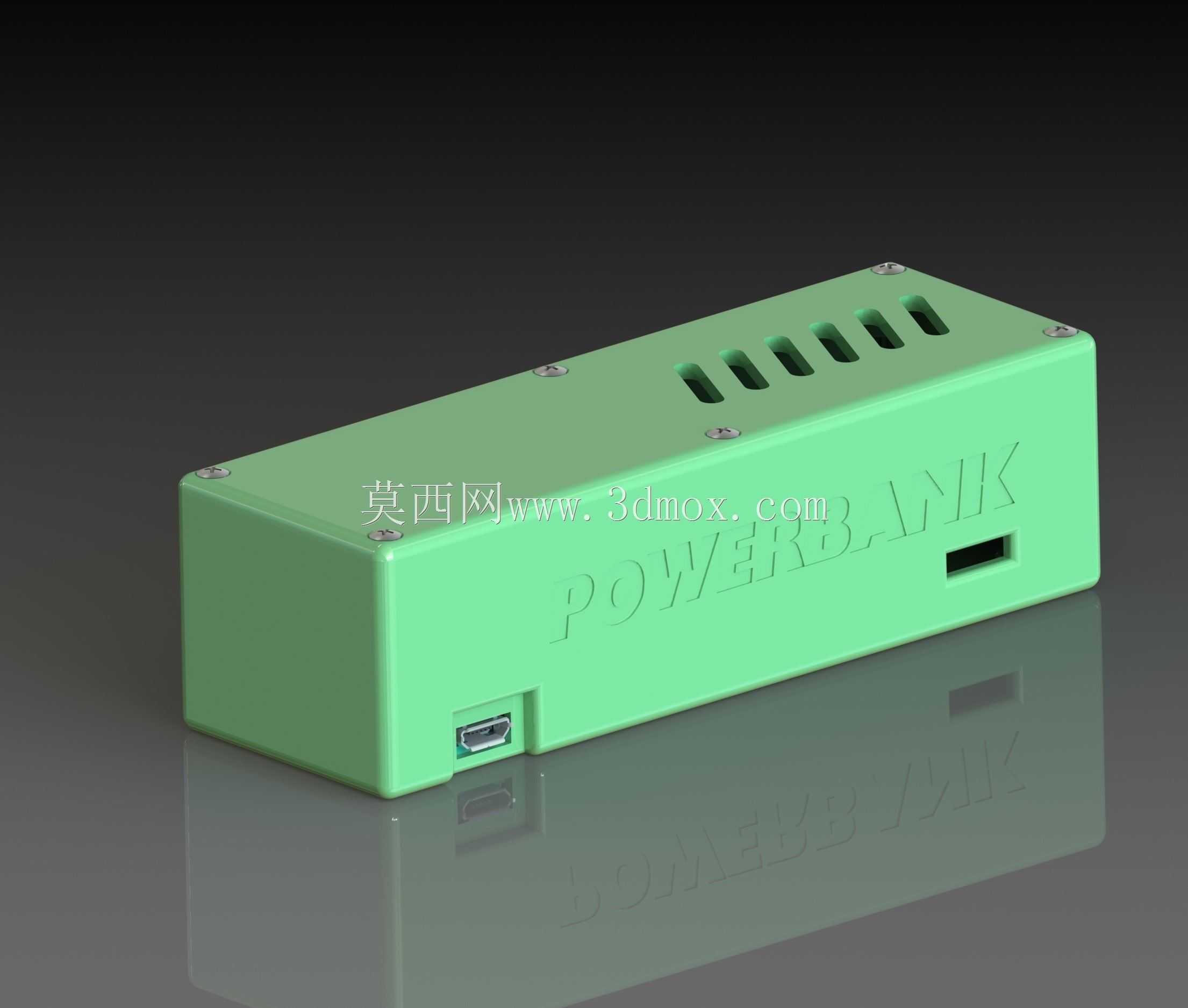

　　外壳侧面预留的Micro USB输入接口开孔位置，完全对齐电池盾V3模块的输入端口，装配后接口边缘与外壳表面齐平，不会出现接口凹陷或者突出过多的问题，插拔充电线时不会因为受力偏移损坏模块焊盘；另一侧的USB-A输出开孔同样做了边缘倒角处理，避免插拔数据线时刮伤线材外层绝缘皮。外壳顶面开设的多道长条通风槽，是针对升压模块工作时的发热问题设计的，当模块处于大电流输出状态时，芯片产生的热量可以通过通风槽形成自然对流散热，避免密闭空间内热量堆积导致模块过热保护，延长电路元件的使用寿命。外壳正面压印的POWERBANK标识采用模内浮雕工艺，不需要额外粘贴标签就能识别产品用途，同时浮雕结构也能增加外壳表面的摩擦力，手持移动时不容易滑落。

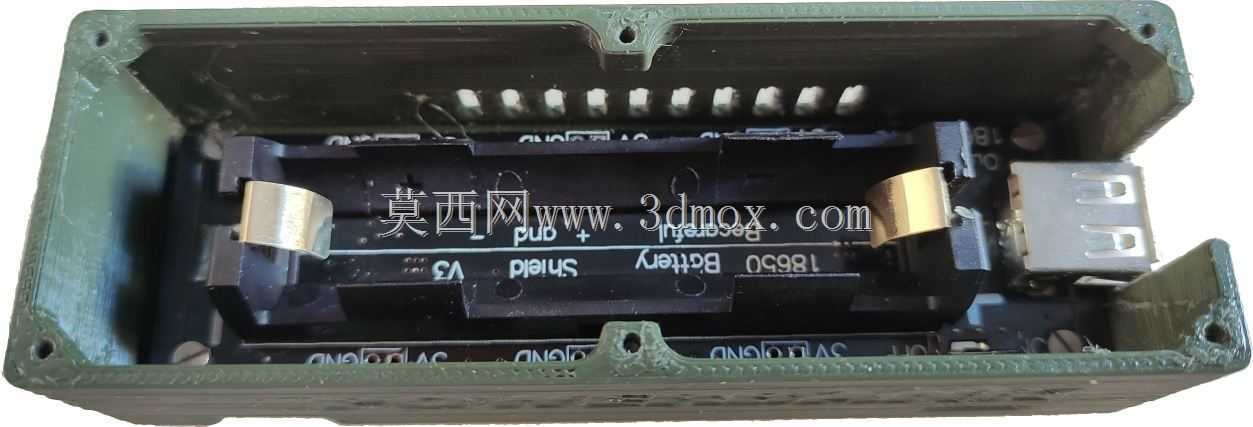

　　从安装边界来看，外壳内部的电芯仓尺寸严格匹配18650电芯的外径与长度，仓壁预留了0.2mm的间隙方便包裹青稞纸绝缘的电芯装入，同时不会因为间隙过大导致电芯在仓内晃动，避免使用过程中电芯极耳与电路板焊点受拉扯脱落。电路板安装位的限位筋高度设置为2mm，刚好卡住模块的PCB边缘，装配时不需要反复调整位置就能对准所有接口开孔，降低DIY用户的装配对位难度。外壳底部做了1mm厚度的平面加强筋，既可以减少外壳注塑成型时的缩水变形，也能让放置在桌面时保持平稳，不会因为底面不平出现晃动。

　　在实际使用场景中，这款结构既可以作为电子爱好者学习结构装配、电路对接的练习载体，也可以直接组装完成后作为日常随身的备用电源使用，给小型单片机开发板、蓝牙模块、便携小风扇等5V供电设备提供稳定电力输出。设计时充分考虑了DIY用户的加工条件，所有壁厚统一设置为1.8mm，既满足FDM3D打印的最小壁厚要求，不会出现打印时壁层填充不足的问题，也能控制整体重量，装配完成后整体重量控制在100g以内（不含电芯），方便随身携带。边角位置全部做了R2的圆角过渡，没有尖锐的棱角，放在口袋或者背包里时不会刮伤其他随身物品，也避免使用时被棱角划伤。接口开孔的边缘做了0.3mm的倒角，打印完成后不需要额外打磨就能获得光滑的边缘，减少后处理工作量。内部的螺丝柱采用中空设计，柱壁厚度1.2mm，既保证足够的锁紧强度，拧紧M2自攻螺丝时不会出现柱体开裂的问题，也能减少打印时的材料消耗。电芯仓与电路板仓之间设置了1mm高的挡筋，将电芯与电路板分隔开，避免电芯包裹的绝缘层磨损后直接接触电路板焊点造成短路，提升使用的安全性。通风槽的宽度设置为3mm，既保证足够的通风面积，也能避免外部的细小杂物直接掉落到外壳内部接触电路板，降低电路短路的风险。
