18650电芯取放握持收纳治具结构

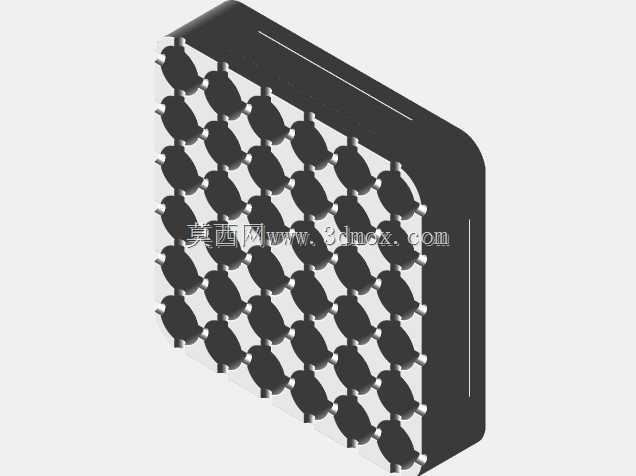

　　在锂电组装、电芯测试、小型储能模组拆装的日常作业场景里，操作人员从充电器、测试架上批量取出18650圆柱电芯时，经常会遇到单颗电芯卡紧在仓位里、徒手抓取易打滑、批量取放效率低的问题，这款治具就是针对这类实际作业痛点设计的专用握持工装。从结构设计逻辑来看，治具主体采用矩阵式排布的电芯卡位，每一个卡位的内径都匹配18650电芯的标准外径公差，卡位边缘做了小尺寸的圆弧倒角，既可以保证电芯插入后有足够的摩擦力不会轻易脱落，又能避免硬边刮花电芯的外包绝缘皮，杜绝绝缘破损带来的短路风险。治具整体做了圆角包边处理，握持侧的厚度经过人体工学适配，单手握持时手掌贴合度较好，不会因为边缘硌手影响长时间作业的舒适度。

　　矩阵排布的卡位数量经过作业场景验证，刚好匹配常规充电器、分容柜的单排仓位数量，操作人员可以一次性对准整排电芯插入治具，一次性拔出多颗电芯，相比单颗徒手取放的作业方式，能大幅减少重复抓取的动作频次，也能避免徒手抓电芯时用力不均导致的电芯极柱磕碰、外壳变形问题。从安装边界和尺寸适配来看，治具的整体外轮廓尺寸控制在常规手掌可完全握持的范围内，卡位的深度做了针对性设计，既不会因为深度太浅导致电芯插入后固定不稳取放时脱落，也不会因为深度过深导致电芯插入后难以推出，每个卡位的底部都预留了微小的排气间隙，插入电芯时不会因为卡位内部封闭形成气压差导致电芯卡滞。

　　治具侧面做了加厚的加强筋结构，保证频繁插拔电芯的过程中主体不会因为受力出现形变，矩阵卡位之间的连接筋宽度经过受力校核，既能保证整体结构强度，又不会过多增加治具的整体重量，长时间握持作业不会产生明显的手部疲劳。在实际使用场景中，这款治具除了用于从充电器上取放电芯之外，也可以作为临时的电芯收纳规整工装，在电芯分选、配组的作业环节里，将筛选好的同参数电芯插入治具卡位中，可以避免电芯滚动散乱，也能防止电芯正负极误接触造成短路，相比零散堆放的作业方式，能有效提升工位的规整度，减少电芯掉落磕碰的概率。

　　设计过程中针对卡位的抱紧力做了多轮调整，最初的版本卡位内径留的余量过大，插入电芯后提起治具会出现电芯滑落的问题，后续通过调整卡位的内径公差、在卡位内壁增加微小的凸点结构，优化了抱紧力的大小，既可以保证治具倒置时电芯不会脱落，又能在需要取下电芯时用很小的力就能将电芯推出，兼顾了固定可靠性和取放便捷性。治具的边角全部做了R角处理，没有尖锐的棱角，在作业过程中不会划伤操作人员的手部，也不会刮碰到工位上的其他测试设备。针对不同作业场景的适配性，这款治具的卡位间距和常规18650电芯的安全间距要求保持一致，插入电芯后相邻电芯之间留有足够的绝缘间隙，即使在临时收纳带电电芯的场景下，也不会出现相邻电芯外壳接触导致的短路风险。整体结构没有多余的复杂设计，所有的结构特征都围绕取放、握持、临时收纳的核心功能展开，没有冗余的装饰性结构，既降低了加工制造的难度，也提升了结构本身的耐用性，在频繁插拔的使用场景下不容易出现卡位开裂、结构损坏的问题。
