带实际安装尺寸的trumeter数显计数器

　　做设备电控面板选型的时候，这类嵌入式数显计数器是绕不开的常用元件，之前做生产线计件、设备动作次数统计、耗材寿命计数的项目里，前前后后用过不下六七款同类型产品，这款trumeter的6300系列计数器在结构设计上的细节处理，是同价位里比较贴合现场安装需求的。先从安装边界说起，这款产品采用标准面板嵌入式安装结构，外壳做了直角方正设计，面板边框突出壳体约1.5mm，安装时只需要在电控柜面板、设备操作面开出对应尺寸的矩形安装孔，将计数器本体从面板正面推入，后侧用配套的卡扣卡紧即可完成固定，不需要额外打螺丝固定，安装效率比传统螺丝固定的计数表高不少，而且边框和面板贴合紧密，能达到基础的防尘防泼溅效果，适配车间多尘、偶尔有切削液飞溅的加工场景。

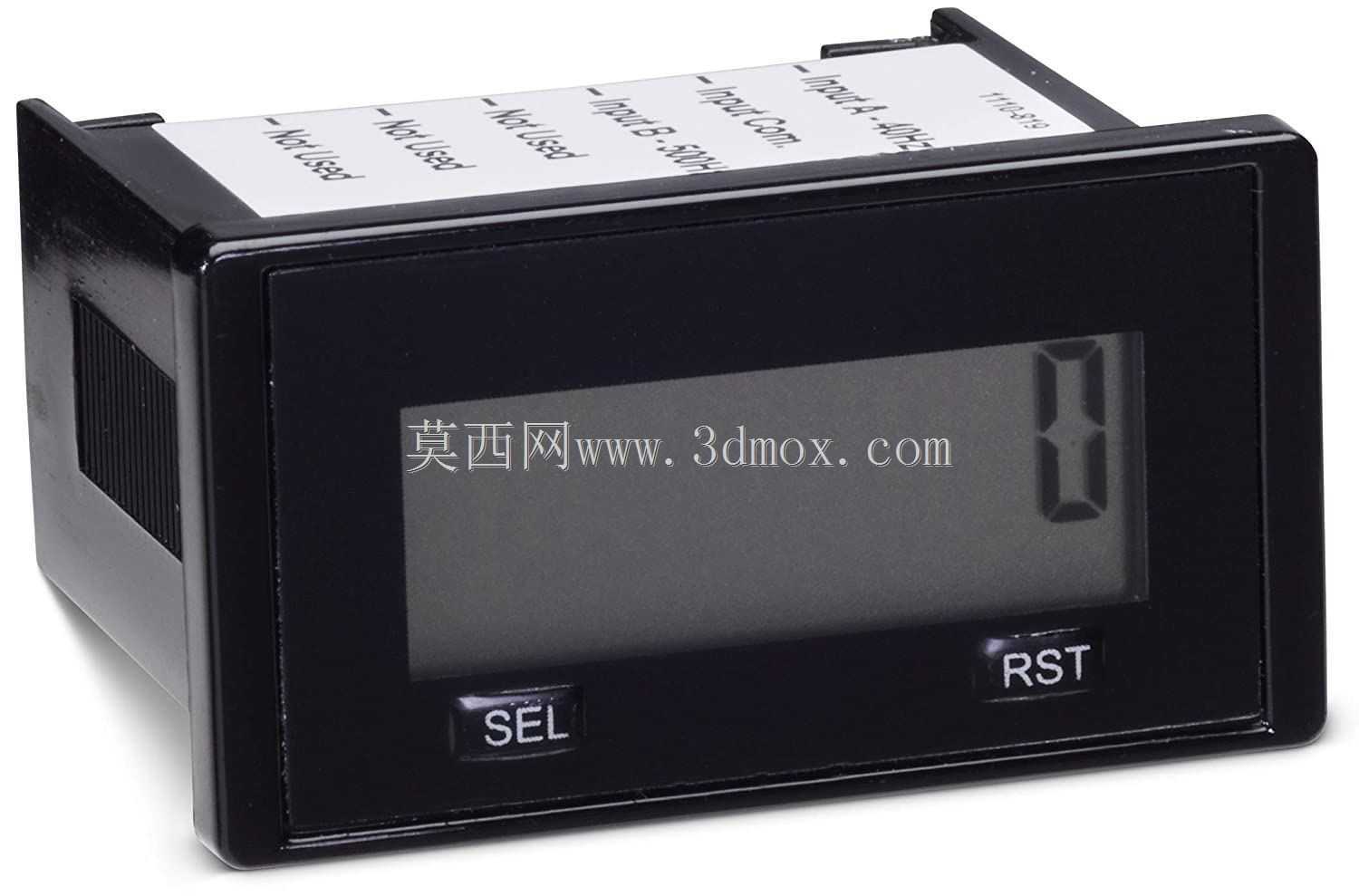

　　从功能层面看，这款计数器正面配置了大尺寸段码液晶显示屏，数字显示高度足够，操作人员站在设备前方1.5米左右的常规操作距离，就能清晰读取当前累计数值，不会因为显示字高不足出现读错数的情况。面板下方设置了两个操作按键，SEL键用于功能切换、参数设置，RST键用于计数清零，按键做了内凹设计，既避免日常操作时误触清零，又能保证戴薄劳保手套的时候也能准确按到按键，不会出现按不动或者按偏的问题。接线端子布置在壳体后侧，端子标识清晰，分别对应计数输入、电源输入、复位信号等接线位，接线时不需要反复查阅说明书就能对应接好线，端子的压线力度足够，接0.5-1.5平方的多股铜芯线都能压接牢固，设备运行时不会因为车间的设备振动出现接线松脱、计数不准的问题。

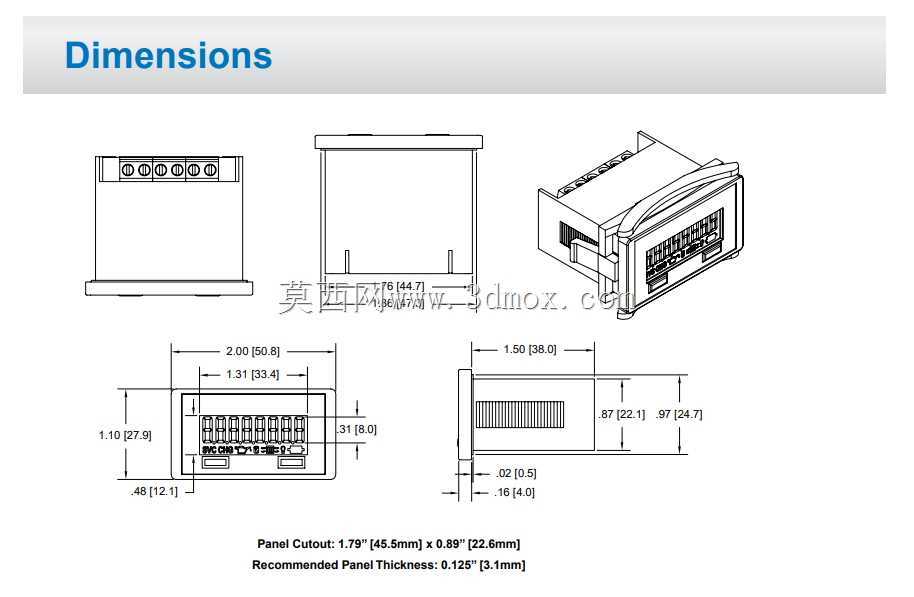

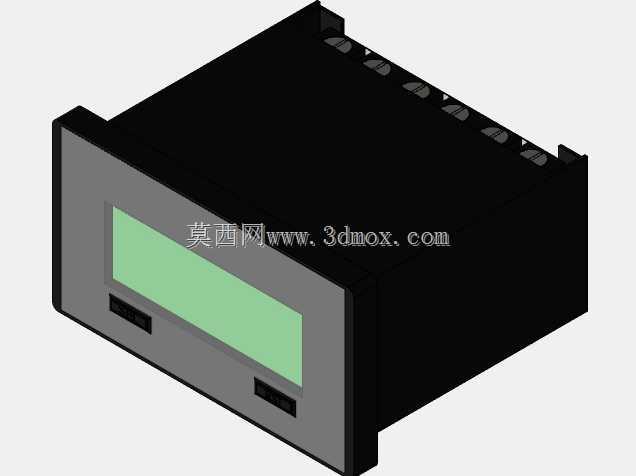

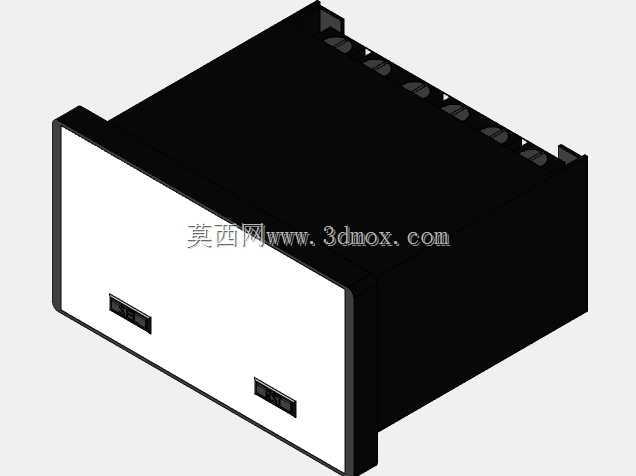

　　在实际应用场景里，这类计数器可以适配多种工业计数需求，既可以接光电开关、接近开关做流水线产品通过数量统计，也可以接设备的行程开关做冲压、裁切设备的动作次数累计，还能通过参数设置做预设值计数，到达设定数值后输出信号触发停机或者报警提示，用来提醒更换耗材、设备保养。建模的时候特意还原了产品的实际安装尺寸，壳体的每一处倒角、按键的凸起高度、面板的厚度都和实物一致，做电控柜面板开孔设计的时候，可以直接调用这个模型装配到整体设备模型里，不用再反复核对样本尺寸调整开孔大小，能避免后期实际安装时出现开孔尺寸不对、面板干涉的问题。

　　外壳的细节也做了还原，包括后侧的散热槽结构、端子的排布位置、面板上的丝印标识位置都和实物对齐，做设备三维布线的时候，可以直接根据模型上的端子位置规划走线路径，预留足够的接线空间，不会出现后期装配时线长不够、端子和其他元件干涉的情况。从结构设计思路来看，这款产品的壳体采用阻燃ABS材质，整体强度足够，日常安装时稍微用力推挤也不会出现壳体开裂的问题，黑色的外壳配色适配绝大多数工业设备的操作面板风格，不会显得突兀。显示屏区域做了轻微的内凹处理，能避免日常擦拭面板的时候刮花显示屏表面，影响数值读取。两个按键的手感做了对应的结构设计，按下去有清晰的反馈感，不会出现软塌塌按了没反应的情况。在做设备改造项目的时候，这类标准尺寸的计数器替换性很强，如果原有设备上的同尺寸计数器损坏，不需要重新扩孔或者修改面板，直接拆下旧表换上这款就能正常使用，能大幅缩短设备停机维修的时间。建模过程中也考虑到了装配干涉检查的需求，模型的所有装配间隙都和实物保持一致，比如按键和壳体之间的间隙、面板边框和壳体的台阶差都做了还原，在做整体设备虚拟装配的时候，可以直接检查计数器和面板后侧的走线槽、其他电气元件之间的距离，预留出足够的操作空间，方便后期接线和维护。
