七寸触控屏适配树莓派5防护外壳

　　这款适配七寸触控屏与树莓派5的防护壳体，主要面向嵌入式开发、小型工控终端、桌面交互演示类场景使用，能够为核心开发板与触控组件提供一体化的物理防护，同时兼顾接口扩展、散热通风与装配便捷性的实际需求。从实际应用场景来看，这类壳体常被用于车间工位的小型数据采集终端、教学场景的嵌入式实验装置、个人DIY的便携交互设备，以及小型智能设备的原型验证环节，相比零散堆叠的开发组件，一体化壳体能够避免线路拉扯、灰尘侵入、意外磕碰带来的硬件损坏，也能让整体设备的外观更规整，适合固定安装或者便携移动使用。

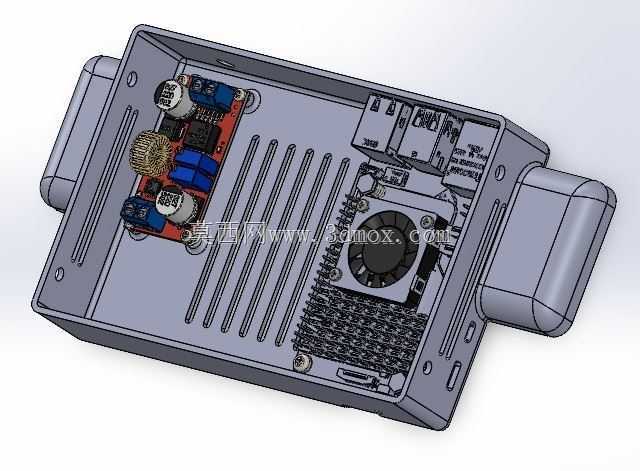

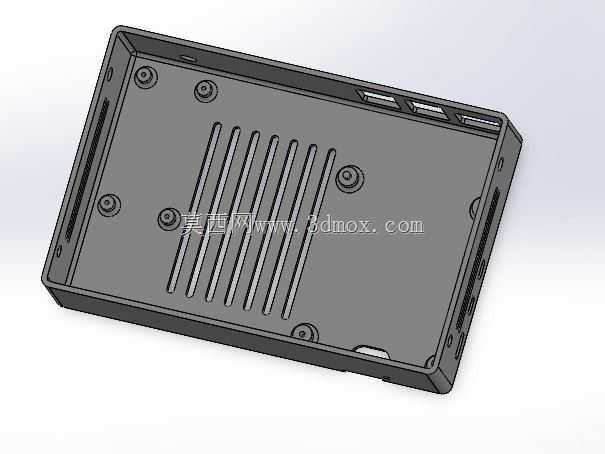

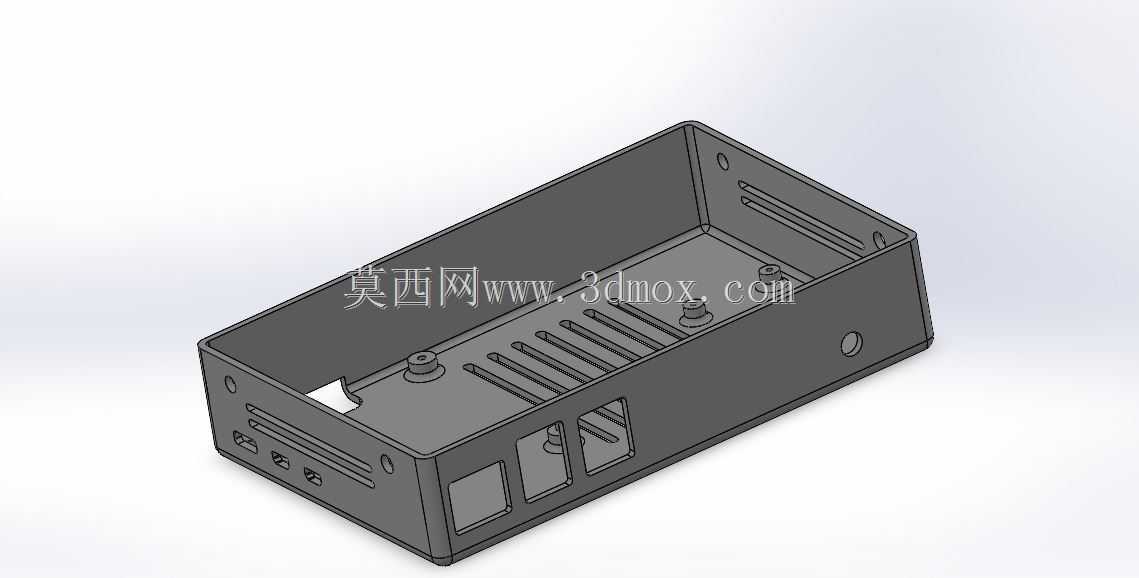

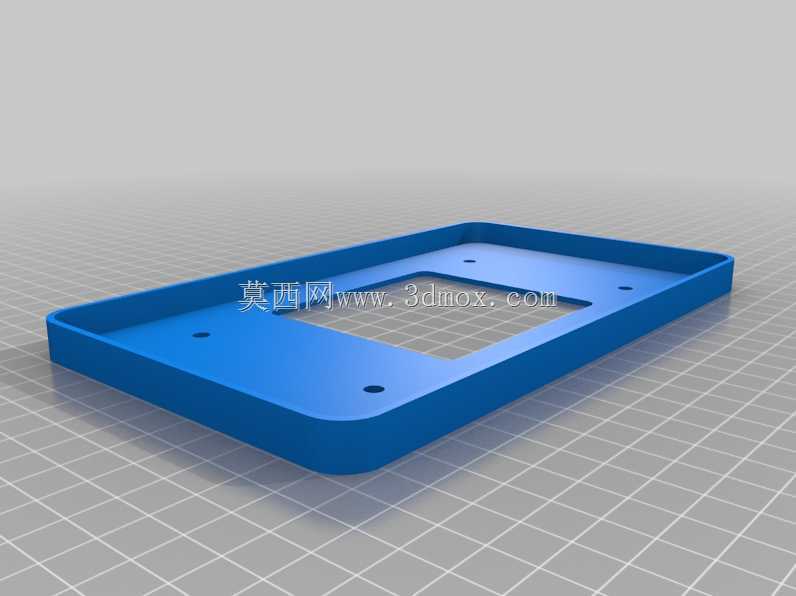

　　在功能特性设计上，壳体内部预留了树莓派5主板的精准安装定位柱，对应主板的固定孔位做了凸台设计，装配时不需要额外加装支撑柱，直接将主板对准凸台用螺丝锁紧即可，避免主板与壳体底部直接接触造成短路。壳体侧面对应树莓派5的所有外接接口做了精准的开孔避让，包括Type-C供电口、HDMI输出口、USB接口、以太网口以及GPIO排线出口，每个开孔的尺寸都留了合理的装配公差，不会出现接口被遮挡、插头无法完全插入的问题，日常插拔外设不需要拆开壳体。针对搭配的七寸触控屏，壳体上沿做了屏幕嵌入的卡槽结构，屏幕可以直接卡入卡槽定位，边缘的压边能够固定屏幕避免松动，同时预留了屏幕排线的走线路径，不会出现排线被挤压破损的情况。

　　考虑到树莓派5高负载运行时的散热需求，壳体内部对应主板主控芯片的区域预留了散热组件的安装空间，侧面设计了多道平行的通风散热槽，能够形成自然对流的散热风道，不需要额外加装风扇也能满足常规负载下的散热需求，如果是长时间高负载运行的场景，也可以在壳体预留的位置加装小型散热风扇，对应的固定孔位已经在壳体内部做了预留。壳体上还设计了DC-DC降压模块的安装位，适配xl4015这类5A输出的降压单元，可以直接将外部较高电压的输入转换为树莓派与屏幕需要的供电电压，不需要额外外接供电模块，减少了外部线路的杂乱程度。

　　设计思路上，这款壳体优先考虑装配的便捷性与日常使用的实用性，没有做多余的异形结构，整体采用规整的长方体造型，既方便3D打印加工，也适合在桌面或者设备面板上固定安装。壳体的壁厚做了合理的设置，既保证足够的结构强度，不会因为轻微挤压产生变形，也不会因为壁厚过大造成整体重量过重、内部空间浪费。安装边界方面，壳体的外部轮廓尺寸完全适配七寸触控屏的长宽比例，屏幕安装完成后不会超出壳体的边缘，屏幕表面与壳体上沿基本齐平，避免边缘磕碰造成屏幕碎裂；壳体底部预留了壁挂或者桌面固定的安装孔，可以配合螺丝直接固定在安装面上，也可以粘贴防滑胶垫放在桌面使用。内部的空间布局做了合理的分区，主板区域、供电模块区域、屏幕排线区域互相独立，不会出现组件互相干涉的情况，装配时按照分区依次放入组件即可，不需要反复调整位置。

　　从结构细节来看，壳体的边角做了小圆弧过渡，避免尖锐边角造成安装或者使用时的划伤，所有开孔的边缘都做了倒角处理，不会割伤线材或者使用者的手。壳体的合模位置做了错位止口设计，如果采用上下盖组合的装配方式，止口能够保证上下盖对齐精准，不会出现错位偏移的情况，配合卡扣或者螺丝固定后，整体结构的连接强度足够，日常移动或者搬运不会出现壳体散开的问题。针对实际使用中可能出现的线路拉扯问题，排线出口位置做了压线结构，可以将排线固定在壳体上，避免外力拉扯造成排线接口松动或者脱落。
