家用墙面翘板式单开开关结构设计

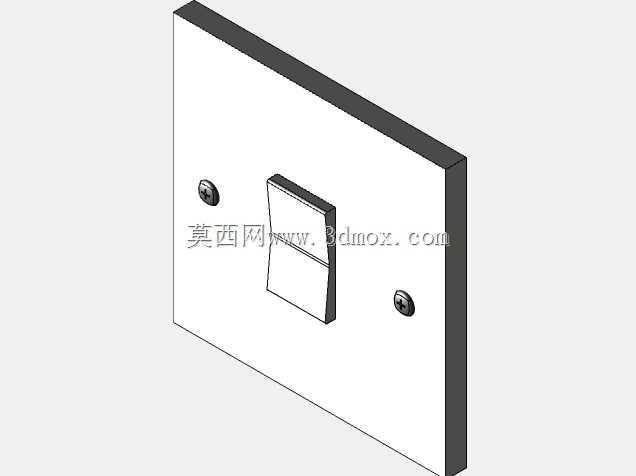

　　日常民用电气回路里，这类墙面翘板开关是末端照明、小功率用电回路通断控制的核心器件，几乎覆盖所有住宅、商用办公空间的墙面点位布设，承担着回路分合、用电通断控制的基础功能，是低压民用电气系统里用量极大的末端器件。从结构设计逻辑来看，这款开关采用标准86型面板的安装边界设计，整体面板为正方形结构，安装孔位完全匹配国内通用的86型暗装底盒孔距，两个沉头安装孔对称分布在翘板按键的两侧，安装时可通过自攻螺丝将面板直接固定在预埋的暗装底盒上，沉头孔设计能保证螺丝安装后不突出面板表面，兼顾安装牢固度与外观平整度。面板边缘做了微小的倒角处理，避免安装后边缘割手，同时能让面板与墙面贴合更紧密，减少缝隙积灰的问题。

　　翘板按键采用居中布局，按键的按压行程设计在3-4mm区间，按压力度控制在适合日常操作的范围，既不会因为力度太轻出现误触发，也不会因为按压力度过大导致操作手感生涩，按键与面板之间预留了均匀的装配间隙，保证长期按压过程中不会出现卡滞、蹭边的问题，即使在温湿度变化导致塑料件出现微小形变的情况下，也能保证按键动作顺畅。从功能特性上，这款单开开关对应单回路的通断控制，内部结构包含翘板驱动件、动触点、静触点、接线端子几个核心部分，面板部分采用阻燃PC材质作为基础材料，具备足够的绝缘性能与抗冲击能力，能满足日常使用中的安全要求，避免漏电、外力冲击导致的面板破损问题。

　　在实际工程选型中，这类开关的安装深度需要匹配暗装底盒的深度，常规86型暗盒深度在50mm即可满足安装需求，接线端子的位置设计在面板后部的两侧，方便电工在现场施工时进行火线、控制线的接驳，不需要过度弯折电线就能完成接线操作，能有效提升现场布线的施工效率。建模过程中，需要重点关注几个装配公差的匹配：首先是按键与面板的间隙配合，单边间隙控制在0.2-0.3mm，既保证活动顺畅，又不会出现缝隙过大影响外观的问题；其次是安装孔的位置度公差，两个安装孔的中心距需要严格控制在60mm的标准尺寸，避免现场安装时出现孔位对不上、无法固定到底盒上的问题；另外按键的翘板转轴位置需要做同轴度约束，保证按键按压时两侧动作同步，不会出现一侧卡滞、按压歪斜的情况。从应用场景延伸来看，这类开关除了常规的住宅照明控制，还可以用于小型办公空间的回路控制、弱电回路的信号通断控制等场景，标准化的安装尺寸让它可以直接替换同规格的老旧开关，不需要重新改造底盒与墙面开孔，大幅降低后期维护更换的成本。在结构细节上，面板表面做了哑光处理，不容易残留指纹与污渍，日常清洁只需要用干布擦拭即可，两个固定螺丝的位置在按键两侧，安装完成后不会被按键遮挡，后期拆卸维护时不需要撬开按键就能直接拧下螺丝，减少维护过程中损坏面板的概率。

　　翘板按键的表面做了微小的弧度设计，贴合手指按压的接触面形态，提升日常操作的触感，按键的上下按压位置做了隐含的状态区分，常规状态下上端按下为回路接通、下端按下为回路断开，符合大众日常的操作习惯，不需要额外标注就能让使用者快速判断开关状态。建模时对后部的接线腔空间也做了合理预留，能容纳2.5平方毫米的铜芯线弯折后的空间，不会出现电线挤压导致的面板无法贴合墙面、接线端子松脱的问题，整体结构没有多余的复杂构件，零件数量少，装配流程简单，适合大规模量产的工艺要求，塑料件的脱模斜度控制在1度左右，既能保证注塑生产时的顺利脱模，又不会影响零件之间的装配精度。
