idecAL8-A圆形按压式按钮开关三维结构

　　在工业控制回路的实操场景里，这类小型圆形按压按钮的出镜率远高于多数同类型控制元件，从低压配电柜的本地操作面板、小型自动化设备的启停工位，到生产线旁的辅助信号触发位，都能见到同结构产品的应用。不同于大尺寸的急停按钮或者带锁止的旋钮开关，这款AL8-A结构的按钮主打小安装孔径下的高频操作场景，头部的圆形按压帽做了微弧面处理，手指按压接触时不会出现硌手的棱角，日常操作中哪怕是戴薄劳保手套按动，也能清晰感知到按压行程的到位反馈。

　　从结构设计的逻辑来看，这款按钮采用了贯穿式的圆柱形主体结构，主体外壳做了防滑螺纹段，适配面板安装时的锁紧螺母固定，安装时只需要在面板上开出对应直径的圆孔，将按钮主体从面板正面穿入，背面拧上锁紧螺母就能完成固定，不需要额外的安装支架或者固定卡扣，在紧凑的面板布局里能大幅节省安装空间。尾部的接线端采用插片式接线结构，相比螺丝压接的端子，插片结构在批量装配时能大幅提升接线效率，同时也能避免螺丝松动导致的接触不良问题，适配常规的冷压插簧端子，不需要定制特殊接线件。

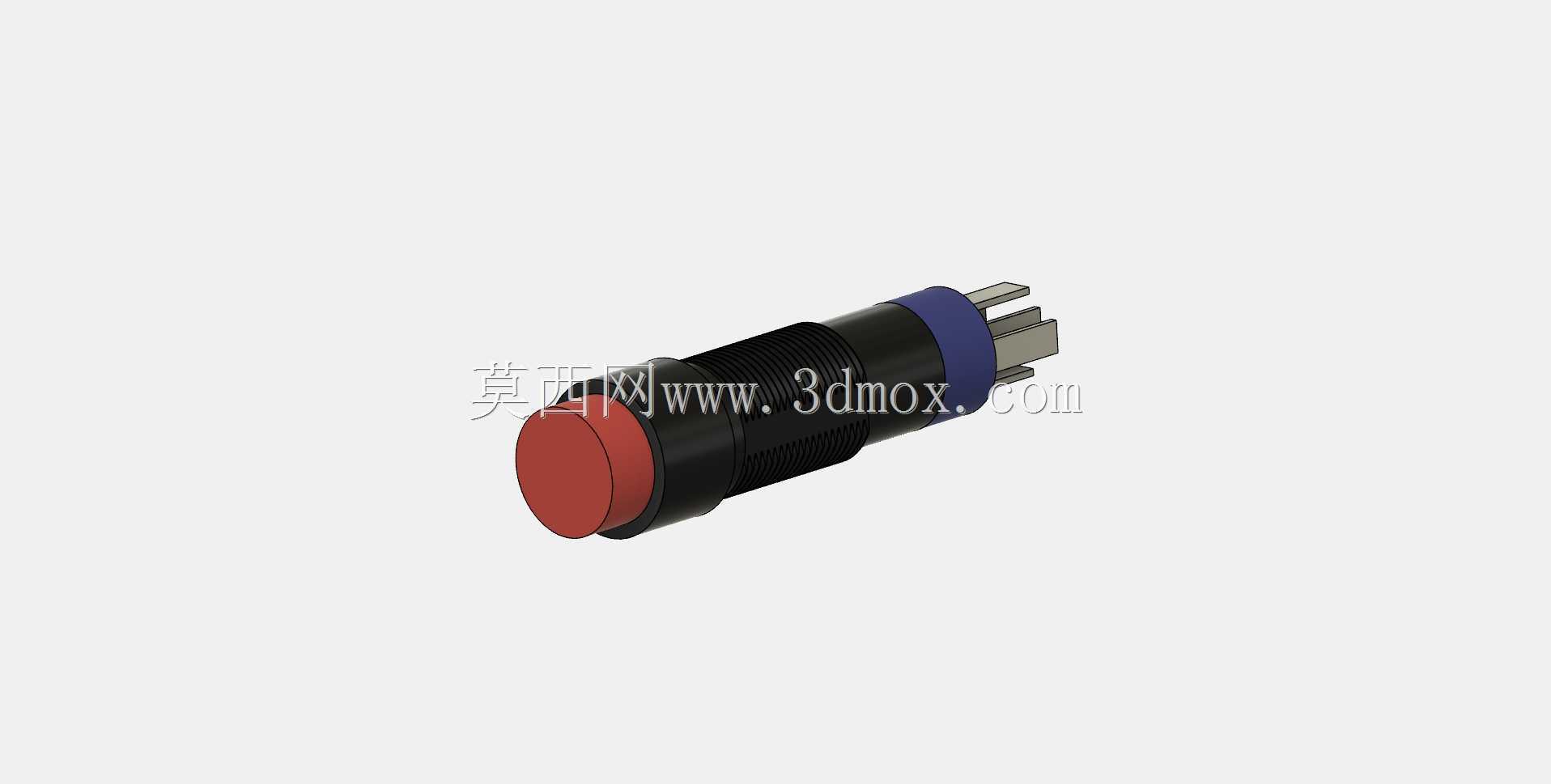

　　头部的红色按压帽属于常闭触发类的配色设计，常规工业配色逻辑里红色对应停止、断电类操作，这款按钮的帽盖和主体之间设置了密封胶圈，能达到基础的防尘防泼溅等级，适配车间多粉尘、偶尔有切削液飞溅的工况，不会因为少量粉尘进入内部导致触点卡滞。按钮内部的触点结构采用自复位设计，按压时触点闭合或者断开，松开后靠内部的弹簧自动复位到初始位置，行程控制在3mm左右，按压力度设置在5N上下，既不会因为力度太轻导致误触发，也不会因为力度太大造成长时间操作的手指疲劳。

　　内置的led指示模块属于可选配的结构部分，灯珠布置在按压帽的下方，透光层做了漫反射处理，点亮时不会出现局部刺眼的光斑，在车间强光环境下也能清晰分辨指示灯的状态，接线时灯回路和按钮触点回路独立分开，不需要额外占用外部的指示灯安装位，一个安装孔就能同时实现操作触发和状态指示两个功能，这也是这类小直径按钮在紧凑设备上被大量选用的核心原因。

　　从安装边界的尺寸来看，这款按钮的主体直径适配8mm的标准安装孔，面板后方的伸出长度控制在20mm以内，哪怕是薄壁的设备外壳或者薄型操作面板，背面也不会因为伸出过长和内部的走线、其他元件产生干涉。主体的绝缘外壳采用阻燃工程塑料材质，能满足低压控制回路的绝缘耐压要求，金属插片部分做了镀镍处理，长期在潮湿工况下使用也不容易出现氧化锈蚀导致的接触电阻过大问题。

　　在实际的设备选型过程中，这类按钮通常被布置在操作面板的辅助功能位，比如设备的复位、测试、临时触发等不需要长期保持接通状态的工位，相比带锁的按钮，自复位结构能避免操作人员忘记复位导致的设备误启动风险。建模过程中需要重点关注的几个配合尺寸分别是安装螺纹的公称直径、锁紧螺母的对边尺寸、尾部插片的间距和伸出长度，这些尺寸直接决定了按钮能不能顺利装配到面板上，以及后续接线能不能和标准端子匹配。按压帽的突出高度也需要做尺寸校核，突出面板的高度不能过高，避免搬运设备或者日常操作时被意外磕碰触发，同时也不能过低导致按压时找不到着力点。

　　另外在结构细节上，按钮内部的弹簧定位结构做了同轴度约束，按压过程中不会出现帽盖偏斜卡滞的情况，往复按压的寿命能满足工业场景下数万次的操作需求，触点部分采用银合金触点，大电流通断时不容易出现烧蚀粘连的情况，适配常见的24V直流控制回路，也能在小电流的信号回路里稳定使用，不会因为触点氧化导致信号传输中断。
